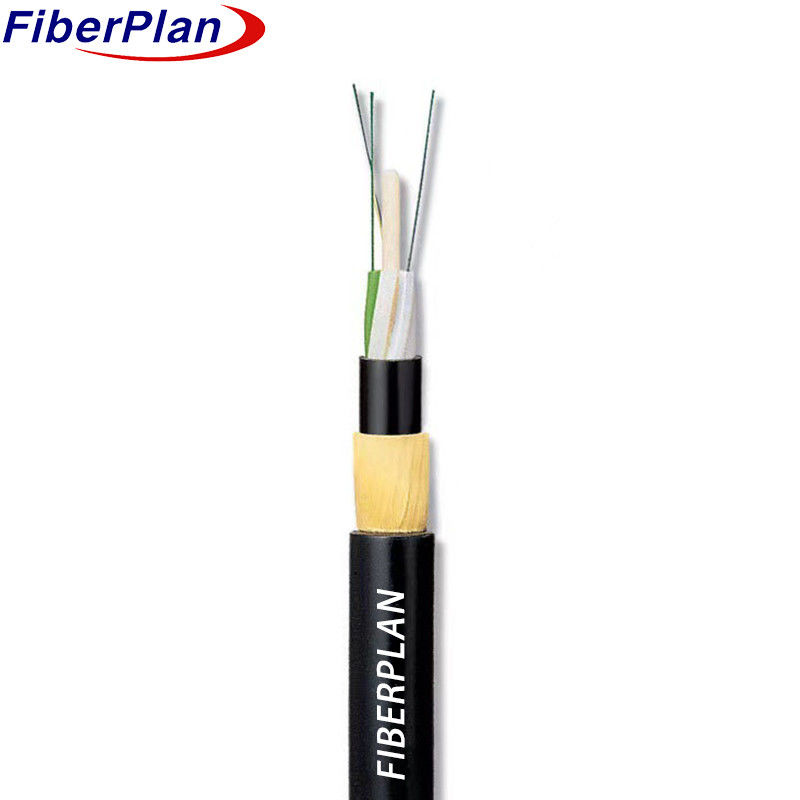

Cable à double veste en fil de kevlar renforcé par support de support ADSS
Cable optique
Définition
Le câble ADSS utilise une structure de tube lâche contenant des fibres dans du plastique à haut module.
Ils contiennent un composé de remplissage résistant à l'eau et sont disposés autour d'un plastique renforcé de fibres (FRP),
Cette assemblage forme un noyau circulaire compact.
Le remplissage du noyau du câble, il reçoit une fine enveloppe intérieure en PE.
Le câble est ensuite recouvert d'une enveloppe extérieure PE ou AT.
Application du projet
1 La conception des câbles ADSS tient compte des spécificités des lignes aériennes existantes.
2 Les enveloppes extérieures PE sont utilisées pour les lignes de moins de 110 kV; les enveloppes AT pour les lignes de 110 kV et plus.
3 La quantité d'aramide et les techniques de stratification adaptées répondent aux exigences des différentes étendues.
Caractéristiques
• Installable sans coupure de courant, assurant un service ininterrompu.
• Léger et de petit diamètre, réduisant au minimum les contraintes dues à la glace, au vent et aux charges de la tour/de l'appui.
• Conçu pour une durée de vie de 30 ans, offrant une fiabilité prolongée.
• Il présente une excellente résistance à la traction et des performances à température.
Détails de la construction du câble
| Nombre de fibres | 24-144 noyau | |||||||
| Corde à remplir | 2.0 mm | |||||||
| Barrière d'humidité | Système de blocage des eaux | |||||||
| Membre de la force centrale | le matériel | FRP/FRP avec PE | ||||||
| taille | 2.1 mm | |||||||
| Remplissage de tubes | Composé de remplissage de tubes | |||||||
| remplissage | Tubes en PP ou en PVC | |||||||
| Enveloppe intérieure | le matériel | Le PE | ||||||
| Tubes détachées | le matériel | PBT | ||||||
| diamètre | F2.2 mm (extérieur/intérieur) | |||||||
| Enveloppe extérieure | le matériel | PE/HDPE | ||||||
| diamètre | 11 ± 0,2 mm | |||||||
Couleur des fibres
|
Nombre de fibres 8 Noyaux par tube |
1 | 2 | 3 | 4 | 5 | 6 |
| Le bleu | Orange | Verte | Brun | Couleur grise | Blanc | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Le rouge | Noir | Jaune | Pourpre | Rose | Les eaux | |
| La couleur 13~24 sera marquée avec un traceur noir. | ||||||
Caractéristiques mécaniques du câble
| le noyau | Diamètre du câble | Le poids | |||||
| de 2 à 60 cœurs | 12 ± 0,2 mm | 140 ± 3 kg/km | |||||
| 72 noyaux | de hauteur comprise entre 5 mm et 10 mm | Pour les véhicules à moteur: | |||||
| 96 noyau | 14.5 ± 0,2 mm | 220 ± 3 kg/km | |||||
| 144 noyau | 16.5 ± 0,2 mm | 240 ± 3 kg/km | |||||
| Tensions maximales de travail par jour | 88 kN | ||||||
| Max. Tensions de fonctionnement admissibles | 32.7KN | ||||||
| Module d'élasticité | 37KN/mm2 | ||||||
| Radius de flexion min ((mm) | Opération | 240 mm | |||||
| Installation | 390 mm | ||||||
| Charge supplémentaire | Charge supplémentaire 0,5% ~ 0,7% | ||||||
| Glace | 5 mm | ||||||
| Vitesse du vent | 35 m/s | ||||||
Caractéristique des fibres
| Le style des fibres | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condition | Nm | 1310 à 1550 | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |
| l'atténuation | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 ou 0.23 | 0.34/0.22 | 3.0/1. Je vous en prie.0 | - Je ne sais pas. | - Je ne sais pas. | |||
| Dépression | 1550 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 18 ans | - Je ne sais pas. | - Je ne sais pas. | Dépression |
| 1625 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 22 | - Je ne sais pas. | - Je ne sais pas. | ||
| Largeur de bande | 850 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥ 400 | ¥160 | Largeur de bande |
| 1300 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥800 | ¥ 500 | ||
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | ¥1302, ≤ 1322 |
- Je ne sais pas. | - Je ne sais pas. | ¥ 1295, ≤ 1320 |
|
| Pente de dépression nulle | Nm | ≤ 0092 | ≤ 0091 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| PMD Fibre individuelle maximale | ≤ 02 | ≤ 02 | - Je ne sais pas. | - Je ne sais pas. | ≤ 011 | ||
| Valeur du lien de conception PMD | Je suis désolé. m) Les |
≤ 012 | ≤ 008 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Longueur d'onde de coupure de fibre λc | Nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Coupe de câble longueur d'onde λcc |
Nm | ≤ 1260 | ≤ 1260 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Résultats de l'enquête | 1310 nm | Je ne sais pas. | 9.2±0.4 | 9.2±0.4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| 1550 nm | Je ne sais pas. | 10.4±0.8 | 10.4±0.8 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Numériques L'ouverture (NA) |
- Je ne sais pas. | - Je ne sais pas. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Étape ((moyenne de bi-directionnelle mesure) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irrégularités sur les fibres longueur et point |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Discontinuité | |||||||
| Différence de rétrécissement coefficient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Uniformité d'atténuation | dB/km | ≤ 001 | ≤ 001 | ||||
| Dimateur de noyau | Je ne sais pas. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diamètre du revêtement | Je ne sais pas. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Diamètre du revêtement | Je ne sais pas. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Couche/chaffinch erreur concentrique |
Je ne sais pas. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Couche non circulaire | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Erreur de conentricité du noyau/du revêtement | Je ne sais pas. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Rayon de courbure | Je ne sais pas. | ≤ 4 | ≤ 4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
