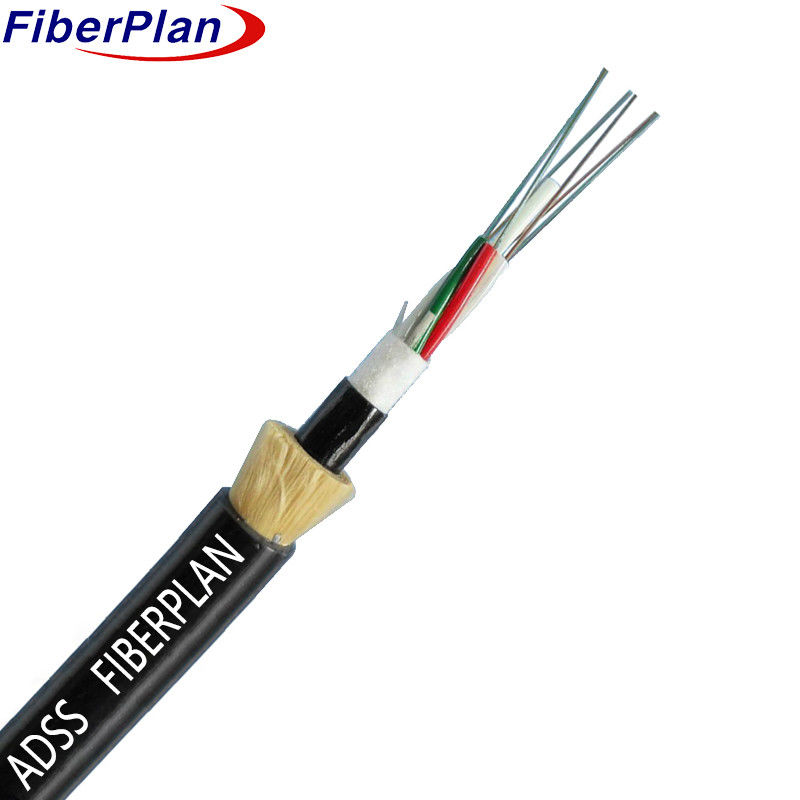

Tous les câbles à fibre optique ADSS autoportants au dielectrique
Définition
La conception du câble intègre des tubes en plastique à haut module pour loger les fibres, remplis d'un
En ajoutant une couche de protection supplémentaire, le Kevlar enveloppe cet ensemble pour assurer une résistance à l'eau
Le fil de Kevlar et le tube en vrac sont séparés par un matériau étanche à l'eau.
Le câble est recouvert d'une gaine de polyéthylène (PE) durable, offrant une défense contre les éléments externes.
Application du projet
La présente spécification décrit les conditions générales d'un dispositif autoportant à jaquette unique (ADSS).
câbles conçus pour les installations aériennes ou par conduits.
Caractéristiques
1 Des performances mécaniques fiables à différentes températures.
2 Tubes lâches résistantes à l' hydrolyse et à haute résistance pour une durabilité maximale.
3 Composé spécialisé de remplissage de tubes pour la protection des fibres vitales.
4 Équilibre la résistance à l'écrasement avec une flexibilité pour une installation polyvalente.
5 Résistance à la traction améliorée fournie par deux fils d'acier parallèles.
6 Conception compacte et légère pour une installation facile et conviviale.
Détails de la construction du câble
| Nombre de fibres | 2-144 noyau | |||||||
| Barrière d'humidité | Ruban adhésif à l'eau | |||||||
| Tubes en vrac et éléments de remplissage | le matériel | PBT | ||||||
| diamètre | 2.1 mmF±0.2 mm | |||||||
| Membre de la force centrale | le matériel | FRP | ||||||
| taille | 1.8 mm±0.1 mm | |||||||
| Des fils | Fils de fibres textiles ou textiles | |||||||
| Coupe de cheveux | 50 m à 150 m | |||||||
| Diamètre global du câble | 9 à 11,0 mm±0.3 mm | |||||||
| Tubes détachées | le matériel | PBT | ||||||
| diamètre | F2.2 (extérieur/intérieur) | |||||||
| Poids du câble par km | 65 kg/km | |||||||
| Enveloppe extérieure | le matériel | Le PE | ||||||
| épaisseur | 1.5 à 2.0 mm ± 0,2 mm | |||||||
| Poids du câble par km | 105 kg/km | |||||||
Couleur des fibres
|
Nombre de fibres 12 noyaux par tube |
1 | 2 | 3 | 4 | 5 | 6 |
| Le bleu | Orange | Verte | Brun | Couleur grise | Blanc | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Le rouge | Noir | Jaune | Pourpre | Rose | Les eaux | |
| La couleur 13~24 sera marquée par un traceur noir. Pour la couleur noire, aucun traceur noir n'est nécessaire, la couleur naturelle sera utilisée à la place. | ||||||
Caractéristiques mécaniques du câble
| Les postes | Définition | ||||||
| Température d'installation ((°C) | -15 ~ +60 | ||||||
| Température de fonctionnement (°C) | -40 ~ +70 | ||||||
| Radius de flexion min (mm) | À long terme | 10D | |||||
| à court terme | 20D | ||||||
| Résistance à la traction admissible ((N) | À long terme | 600 | |||||
| à court terme | 1500 | ||||||
| La charge de concassage ((N/100 mm) | À long terme | 300 | |||||
| à court terme | 1000 | ||||||
Caractéristique des fibres
| Le style des fibres | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condition | Nm | 1310 à 1550 | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |
| l'atténuation | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 ou 0.23 | 0.34/0.22 | 3.0/1. Je vous en prie.0 | - Je ne sais pas. | - Je ne sais pas. | |||
| Dépression | 1550 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 18 ans | - Je ne sais pas. | - Je ne sais pas. | Dépression |
| 1625 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 22 | - Je ne sais pas. | - Je ne sais pas. | ||
| Largeur de bande | 850 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥ 400 | ¥160 | Largeur de bande |
| 1300 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥800 | ¥ 500 | ||
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | ¥1302, ≤ 1322 |
- Je ne sais pas. | - Je ne sais pas. | ¥ 1295, ≤ 1320 |
|
| Pente de dépression nulle | Nm | ≤ 0092 | ≤ 0091 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| PMD Fibre individuelle maximale | ≤ 02 | ≤ 02 | - Je ne sais pas. | - Je ne sais pas. | ≤ 011 | ||
| Valeur du lien de conception PMD | Je vous en prie.2*km) | ≤ 012 | ≤ 008 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Longueur d'onde de coupure de fibre λc | Nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Longueur d'onde de déconnexion du câble λcc | Nm | ≤ 1260 | ≤ 1260 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Résultats de l'enquête | 1310 nm | Je ne sais pas. | 9.2±0.3 | 9.2±0.3 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| 1550 nm | Je ne sais pas. | 10.4±0.4 | 10.4±0.4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Numériques L'ouverture (NA) |
- Je ne sais pas. | - Je ne sais pas. | 0.200±0.015 | 0.275±0.015 | 0.200±0.015 | ||
| Étape ((moyenne de bi-directionnelle mesure) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irrégularités sur les fibres longueur et point |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Discontinuité | |||||||
| Différence de rétrécissement coefficient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Uniformité d'atténuation | dB/km | ≤ 001 | ≤ 001 | ||||
| Dimateur de noyau | Je ne sais pas. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diamètre du revêtement | Je ne sais pas. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Diamètre du revêtement | Je ne sais pas. | 242±5 | 242±5 | 242±5 | 242± 5 | 242±5 | |
| Couche/chaffinch erreur concentrique |
Je ne sais pas. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Couche non circulaire | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Erreur de conentricité du noyau/du revêtement | Je ne sais pas. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Rayon de courbure | Je ne sais pas. | ≤ 3 | ≤ 3 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
