Tout câble autoportant diélectrique
>
|
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | ADSS |

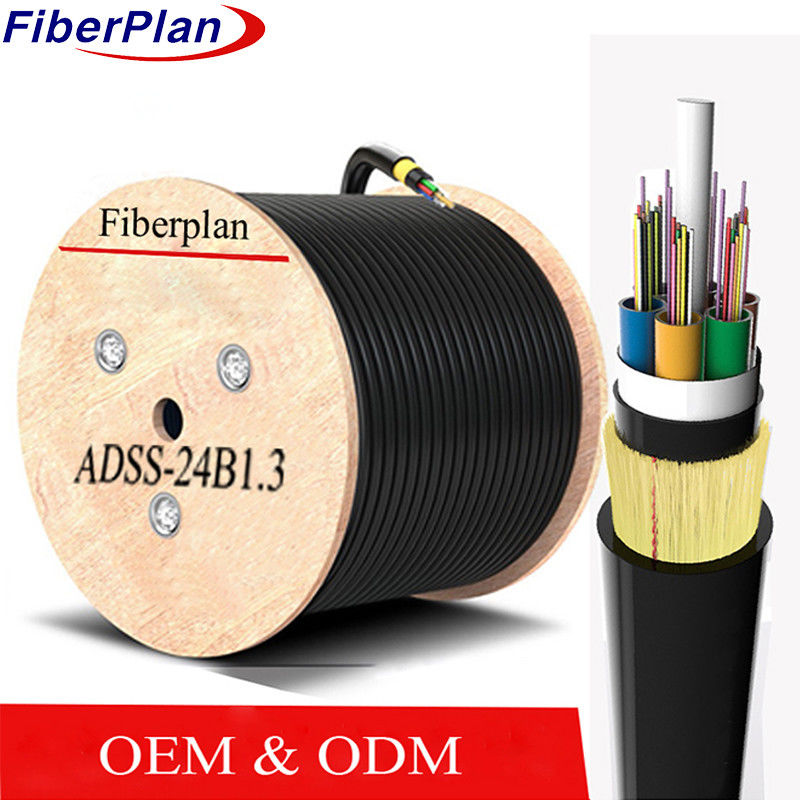

Le câble ADSS G652d à mode unique, à mode multiple, à double cale
Définition
Le câble ADSS suit une conception de tuyau lâche avec des tubes en plastique à haut module pour loger les fibres
remplis d'un composé résistant à l'eau. Ces tubes et remplisseurs recouvrent un élément central de résistance non métallique,
Les fils d'aramide sont constitués d'une couche de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres de fibres
sont enroulés pour une résistance accrue avant d'appliquer la gaine extérieure finale PE ou AT.
Application du projet
1 La conception du câble ADSS adaptée reflète les conditions des lignes aériennes.
2 enveloppe extérieure PE pour les lignes de moins de 110 kV; enveloppe extérieure AT pour les lignes de plus de 110 kV.
3 La quantité spécifique d'aramide et la méthode de stratification répondent à des exigences variées en termes de portée.
4 La conception personnalisée des câbles tient compte des besoins divers des lignes électriques.
Caractéristiques
1 Installation non perturbatrice, pas besoin de coupure d'alimentation.
2 Le poids léger et le petit diamètre réduisent au minimum les contraintes de charge sur les tours et les supports.
La durée de vie de 30 ans assure une fiabilité à long terme.
4 Excellente résistance à la traction et résistance à la température.
Paramètres de conception nominaux
| Nombre de fibres | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Nombre de tubes | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Barre de remplissage | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| fibres par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Diamètre nominal du tube (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diamètre nominal (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
| Barre de remplissage | Matériel | PP | Couleur | Noir | |||
| Résistance à la traction maximale | Nombre d'heures | ||||||
| Charge de concassage maximale | Nombre d'écoulement | ||||||
| Radius de flexion minimum | 10D | ||||||
| Longueur de la traction | 50 m à 500 m | ||||||
| Matériau de gaine extérieure | Le PE | ||||||
| Plage de température | -20°C à 70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 4 | 242 ± 4 | 242 ± 4 | |||
