Tout câble autoportant diélectrique
>
|
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | ADSS |
Cable optique à fibre optique ADSS multimodaux à double jaquette
Définition
Le câble à fibre optique ADSS (All-Dielectric Self-Supporting) est spécialement conçu pour utiliser les câbles à haute tension existants.
Les avantages de cette technologie sont notamment la rentabilité, la facilité de construction,
Une sécurité accrue et une maintenance simplifiée.
Le câble ADSS, largement utilisé dans le monde entier, est un choix populaire pour la communication électrique en raison de sa
la polyvalence et la fiabilité.
Application du projet
* L'état réel des lignes aériennes est pleinement pris en considération lors de l'élaboration du câble ADSS.
Il a été conçu.
* Pour les lignes aériennes de moins de 110 kV, une gaine extérieure en PE est appliquée.
* Pour les lignes électriques de 110 kV ou plus, la gaine extérieure AT est appliquée.
* La conception dédiée de la quantité d'aramide et du procédé de stratification peut satisfaire la demande sur diverses étendues.
Caractéristiques
* Attenuation et dispersion exceptionnellement faibles grâce à une conception précise et à un contrôle de la longueur excédentaire, assurant
Des performances mécaniques et environnementales remarquables.
*La construction non métallique facilite la pose des câbles sans interrompre les systèmes électriques.
*L'utilisation de fils d'aramide de haute résistance comme élément de résistance fournit une résistance à la traction supérieure, permettant
un câble de petit diamètre et léger, adapté aux différentes conditions météorologiques et à la portée de l'installation.
*Une gaine extérieure spéciale AT (anti-tracking) offre d'excellentes capacités de résistance à l'érosion électrique.

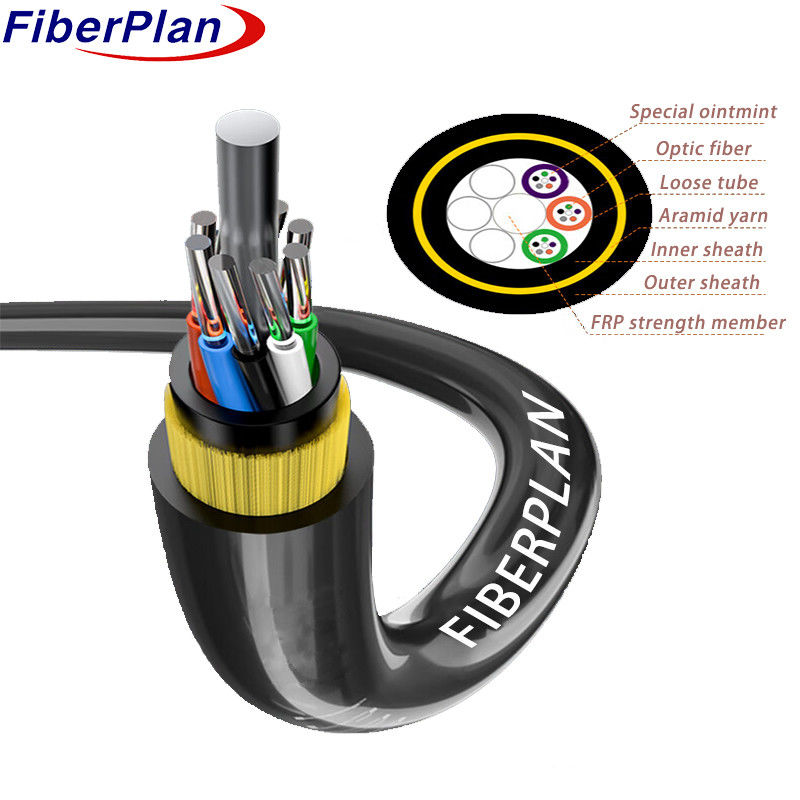

Détails de la construction du câble
| Nombre de fibres | 24-144 noyau | |||||||
| Corde à remplir | 2.0 mm | |||||||
| Barrière d'humidité | Système de blocage des eaux | |||||||
| Membre de la force centrale | le matériel | FRP/FRP avec PE | ||||||
| taille | 2.2 mm | |||||||
| Remplissage de tubes | Composé de remplissage de tubes | |||||||
| remplissage | Tubes en PP ou en PVC | |||||||
| Enveloppe intérieure | le matériel | Le PE | ||||||
| Tubes détachées | le matériel | PBT | ||||||
| diamètre | F2.2 mm (extérieur/intérieur) | |||||||
| Enveloppe extérieure | le matériel | PE/HDPE | ||||||
| diamètre | 12 ± 0,1 mm | |||||||
Couleur des fibres
|
Nombre de fibres 8 Noyaux par tube |
1 | 2 | 3 | 4 | 5 | 6 |
| Le bleu | Orange | Verte | Brun | Couleur grise | Blanc | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Le rouge | Noir | Jaune | Pourpre | Rose | Les eaux | |
| La couleur 13~24 sera marquée avec un traceur noir. | ||||||
Caractéristiques mécaniques du câble
| le noyau | Diamètre du câble | Le poids | |||||
| de 2 à 60 cœurs | 11 ± 0,4 mm | 120 ± 5 kg/km | |||||
| 72 noyaux | 12 ± 0,4 mm | 140 ± 5 kg/km | |||||
| 96 noyau | 13.5 ± 0,5 mm | 170 ± 6 kg/km | |||||
| 144 noyau | 14.5 ± 0,5 mm | 200 ± 8 kg/km | |||||
| Tensions maximales de travail par jour | 88 kN | ||||||
| Max. Tensions de fonctionnement admissibles | 32.7KN | ||||||
| Module d'élasticité | 38KN/mm2 | ||||||
| Radius de flexion min ((mm) | Opération | 240 mm | |||||
| Installation | 390 mm | ||||||
| Charge supplémentaire | Charge supplémentaire 0,5% ~ 0,7% | ||||||
| Glace | 5 mm | ||||||
| Vitesse du vent | 35 m/s | ||||||
Caractéristique des fibres
| Le style des fibres | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condition | Nm | 1310 à 1550 | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |
| l'atténuation | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 ou 0.23 | 0.34/0.22 | 3.0/1. Je vous en prie.0 | - Je ne sais pas. | - Je ne sais pas. | |||
| Dépression | 1550 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 18 ans | - Je ne sais pas. | - Je ne sais pas. | Dépression |
| 1625 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 22 | - Je ne sais pas. | - Je ne sais pas. | ||
| Largeur de bande | 850 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥ 400 | ¥160 | Largeur de bande |
| 1300 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥800 | ¥ 500 | ||
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | ¥1302, ≤ 1322 |
- Je ne sais pas. | - Je ne sais pas. | ¥ 1295, ≤ 1320 |
|
| Pente de dépression nulle | Nm | ≤ 0092 | ≤ 0091 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| PMD Fibre individuelle maximale | ≤ 02 | ≤ 02 | - Je ne sais pas. | - Je ne sais pas. | ≤ 011 | ||
| Valeur du lien de conception PMD | Je suis désolé. m) Les |
≤ 012 | ≤ 008 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Longueur d'onde de coupure de fibre λc | Nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Coupe de câble longueur d'onde λcc |
Nm | ≤ 1260 | ≤ 1260 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Résultats de l'enquête | 1310 nm | Je ne sais pas. | 9.2±0.4 | 9.2±0.4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| 1550 nm | Je ne sais pas. | 10.4±0.6 | 10.4±0.6 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Numériques L'ouverture (NA) |
- Je ne sais pas. | - Je ne sais pas. | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| Étape ((moyenne de bi-directionnelle mesure) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irrégularités sur les fibres longueur et point |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Discontinuité | |||||||
| Différence de rétrécissement coefficient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Uniformité d'atténuation | dB/km | ≤ 001 | ≤ 001 | ||||
| Dimateur de noyau | Je ne sais pas. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diamètre du revêtement | Je ne sais pas. | 125.0±0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | |
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Diamètre du revêtement | Je ne sais pas. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Couche/chaffinch erreur concentrique |
Je ne sais pas. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Couche non circulaire | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Erreur de conentricité du noyau/du revêtement | Je ne sais pas. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Rayon de courbure | Je ne sais pas. | ≤ 4 | ≤ 4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
