Tout câble autoportant diélectrique
>
|
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | ADSS |

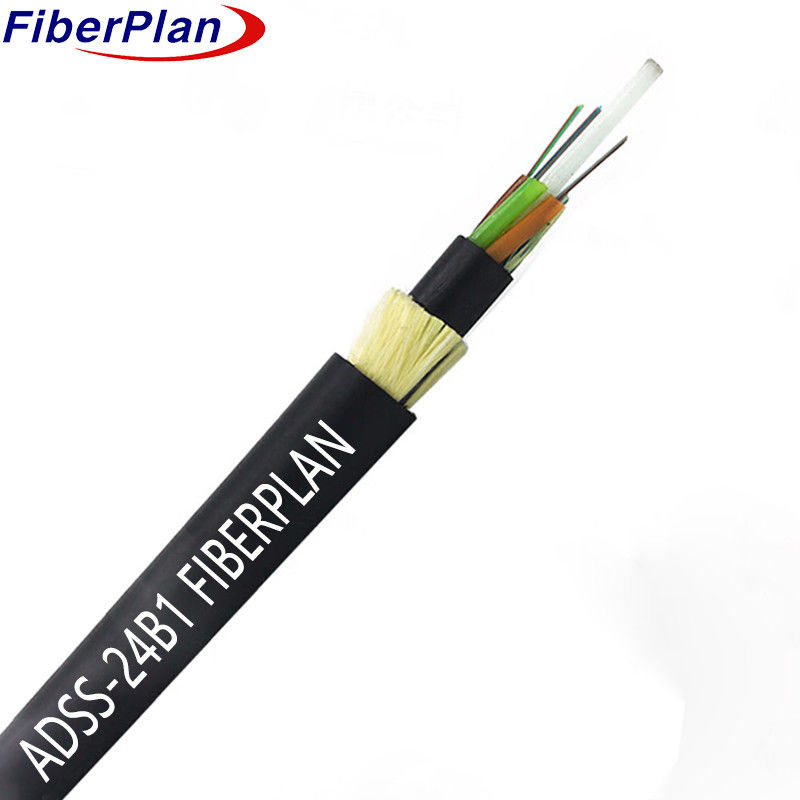

Cable autoportant à double enveloppe à base de fil d'aramide renforçant le câble ADSS
Définition
Le câble ADSS utilise une conception en filets de tubes lâches, contenant des fibres dans des tubes en plastique à haut module
Ces tubes, avec des charges, sont enveloppés autour d'un composé non métallique
composé de résistance centrale (FRP) pour former un noyau de câble circulaire serré, qui est ensuite rempli de composé pour
Une fine enveloppe intérieure en PE est appliquée sur le noyau, suivie d'une couche de fils d'aramide pour
Enfin, le câble est revêtu d'une enveloppe extérieure PE ou AT pour une protection supplémentaire et une protection interne.
- Je vous en prie.
Application du projet
1 La conception du câble ADSS s'adapte aux spécificités des lignes aériennes.
2 enveloppe extérieure PE pour les lignes de moins de 110 kV; enveloppe AT pour les lignes de plus de 110 kV.
3 L'aramide et le stratification sur mesure répondent à des exigences variées en matière de portée.
Caractéristiques
1 Installation non perturbatrice sans coupure de courant.
2 Légère et de petite taille pour alléger les charges de glace, de vent, de tour et de soutien arrière.
30 ans d'espérance de vie.
4 Excellente résistance à la traction et à la température.
Paramètres de conception nominaux
| Nombre de fibres | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Nombre de tubes | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Barre de remplissage | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| fibres par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Diamètre nominal du tube (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diamètre nominal (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
| Barre de remplissage | Matériel | PP | Couleur | Noir | |||
| Résistance à la traction maximale | Nombre d'heures | ||||||
| Charge de concassage maximale | Nombre d'écoulement | ||||||
| Radius de flexion minimum | 10D | ||||||
| Longueur de la traction | 100 m - 500 m | ||||||
| Matériau de gaine extérieure | Le PE | ||||||
| Plage de température | -20°C à 70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.4 | 125 ± 0.4 | 125 ± 0.4 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 5 | 242 ± 5 | 242 ± 5 | |||
