Tout câble autoportant diélectrique
>
|
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | ADSS |
Fibre optique de bonne qualité ADSS à mode unique fils d'aramide câble optique en fibre
Définition

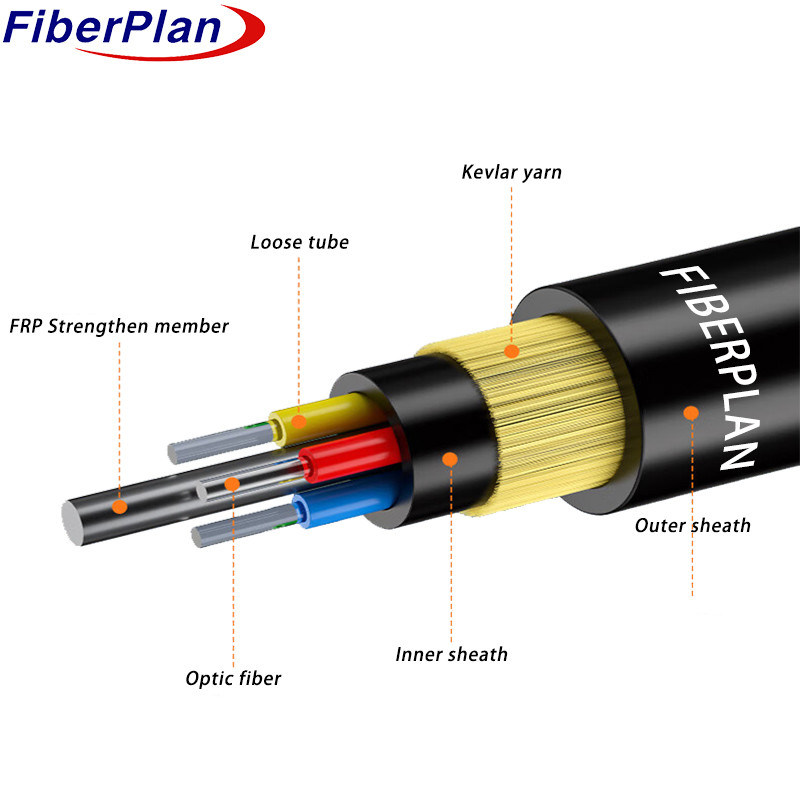

Le câble ADSS (All-Dielectric Self-Supporting) utilise un câblage en tube lâche avec des fibres placées à l'intérieur
Ces tubes, ainsi que les charges, entourent les
un élément de résistance centrale non métallique en FRP (plastique renforcé de fibres), formant un cercle compact
Après avoir rempli le noyau du câble d'un composé, il est recouvert d'une fine enveloppe intérieure en polyéthylène (PE).
Par la suite, une couche de fils d'aramide en filets renforce la coque intérieure en tant que composante de résistance.
le câble est complété par une enveloppe extérieure en polyéthylène (PE) ou anti-tracage (AT).
Application du projet
1 La conception des câbles ADSS intègre les conditions en temps réel des lignes aériennes.
La gaine extérieure 2 PE est utilisée pour les lignes électriques de moins de 110 kV, tandis que la gaine extérieure AT est utilisée pour les lignes de 110 kV et plus.
3 La conception spécifique de la quantité d'aramide et du procédé de stratification répond efficacement à diverses exigences de portée.
Caractéristiques
1 Permet l'installation sans avoir besoin d'arrêter l'alimentation.
2 Léger et de petit diamètre, réduisant les contraintes dues à la glace, au vent, à la tour et aux charges d'appui.
3 Conçu pour une durée de vie de 30 ans.
4 Affiche une forte résistance à la traction et une résistance à la température pour des performances fiables.
Détails de la construction du câble
| Nombre de fibres | 24-144 noyau | |||||||
| Corde à remplir | 2.0 mm | |||||||
| Barrière d'humidité | Système de blocage des eaux | |||||||
| Membre de la force centrale | le matériel | FRP/FRP avec PE | ||||||
| taille | 2.1 mm | |||||||
| Remplissage de tubes | Composé de remplissage de tubes | |||||||
| remplissage | Tubes en PP ou en PVC | |||||||
| Enveloppe intérieure | le matériel | Le PE | ||||||
| Tubes détachées | le matériel | PBT | ||||||
| diamètre | F2.2 mm (extérieur/intérieur) | |||||||
| Enveloppe extérieure | le matériel | PE/HDPE | ||||||
| diamètre | 11 ± 0,2 mm | |||||||
Couleur des fibres
|
Nombre de fibres 8 Noyaux par tube |
1 | 2 | 3 | 4 | 5 | 6 |
| Le bleu | Orange | Verte | Brun | Couleur grise | Blanc | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Le rouge | Noir | Jaune | Pourpre | Rose | Les eaux | |
| La couleur 13~24 sera marquée avec un traceur noir. | ||||||
Caractéristiques mécaniques du câble
| le noyau | Diamètre du câble | Le poids | |||||
| de 2 à 60 cœurs | 11 ± 0,3 mm | 120 ± 4 kg/km | |||||
| 72 noyaux | 12 ± 0,3 mm | 140 ± 4 kg/km | |||||
| 96 noyau | 13.5 ± 0,2 mm | 170 ± 5 kg/km | |||||
| 144 noyau | 14.5 ± 0,2 mm | 200 ± 5 kg/km | |||||
| Tensions maximales de travail par jour | 88 kN | ||||||
| Max. Tensions de fonctionnement admissibles | 32.7KN | ||||||
| Module d'élasticité | 37KN/mm2 | ||||||
| Radius de flexion min ((mm) | Opération | 240 mm | |||||
| Installation | 390 mm | ||||||
| Charge supplémentaire | Charge supplémentaire 0,5% ~ 0,7% | ||||||
| Glace | 5 mm | ||||||
| Vitesse du vent | 35 m/s | ||||||
Caractéristique des fibres
| Le style des fibres | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condition | Nm | 1310 à 1550 | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |
| l'atténuation | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 ou 0.23 | 0.34/0.22 | 3.0/1. Je vous en prie.0 | - Je ne sais pas. | - Je ne sais pas. | |||
| Dépression | 1550 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 18 ans | - Je ne sais pas. | - Je ne sais pas. | Dépression |
| 1625 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 22 | - Je ne sais pas. | - Je ne sais pas. | ||
| Largeur de bande | 850 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥ 400 | ¥160 | Largeur de bande |
| 1300 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥800 | ¥ 500 | ||
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | ¥1302, ≤ 1322 |
- Je ne sais pas. | - Je ne sais pas. | ¥ 1295, ≤ 1320 |
|
| Pente de dépression nulle | Nm | ≤ 0092 | ≤ 0091 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| PMD Fibre individuelle maximale | ≤ 02 | ≤ 02 | - Je ne sais pas. | - Je ne sais pas. | ≤ 011 | ||
| Valeur du lien de conception PMD | Je suis désolé. m) Les |
≤ 012 | ≤ 008 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Longueur d'onde de coupure de fibre λc | Nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Coupe de câble longueur d'onde λcc |
Nm | ≤ 1260 | ≤ 1260 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Résultats de l'enquête | 1310 nm | Je ne sais pas. | 9.2±0.4 | 9.2±0.4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| 1550 nm | Je ne sais pas. | 10.4±0.6 | 10.4±0.6 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Numériques L'ouverture (NA) |
- Je ne sais pas. | - Je ne sais pas. | 0.200±0.05 | 0.275±0.05 |
0.200±0.05 |
||
| Étape ((moyenne de bi-directionnelle mesure) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irrégularités sur les fibres longueur et point |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Discontinuité | |||||||
| Différence de rétrécissement coefficient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Uniformité d'atténuation | dB/km | ≤ 001 | ≤ 001 | ||||
| Dimateur de noyau | Je ne sais pas. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Diamètre du revêtement | Je ne sais pas. | 125.0±0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | 125.0± 0.05 | |
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Diamètre du revêtement | Je ne sais pas. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Couche/chaffinch erreur concentrique |
Je ne sais pas. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Couche non circulaire | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Erreur de conentricité du noyau/du revêtement | Je ne sais pas. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Rayon de courbure | Je ne sais pas. | ≤ 4 | ≤ 4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
