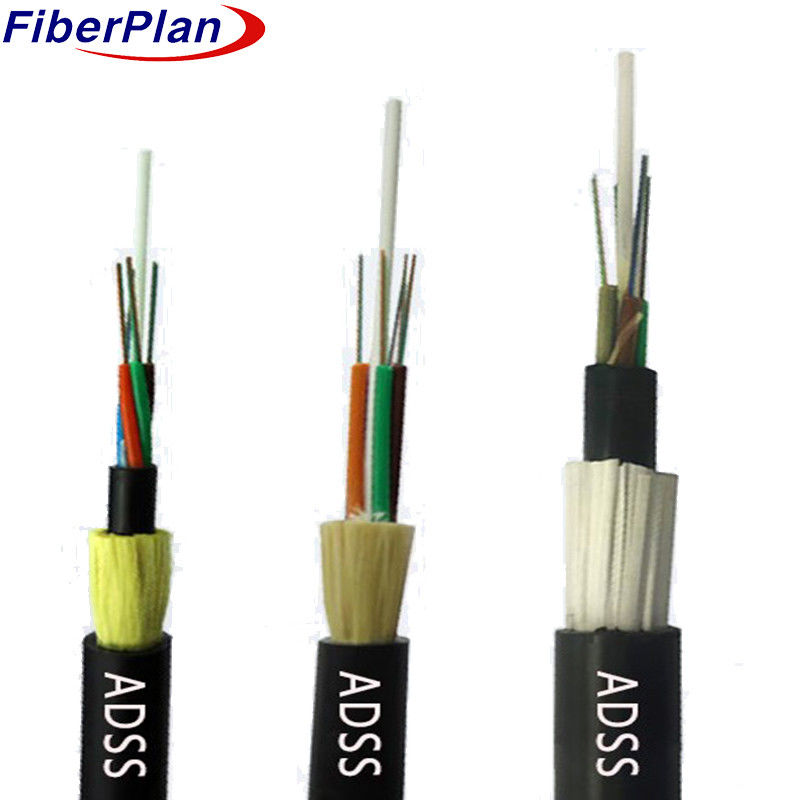

Cable à double enveloppe ADSS à haute performance en fibre optique
Définition
La structure du câble à fibres optiques ADSS utilise une conception en stratification à couche de tube lâche, contenant des fibres de 250 μm
Cette configuration, ainsi qu'un tube non métallique, est utilisée pour la fabrication d'un système d'étanchéité à l'eau, à l'intérieur d'un tube rempli de matériaux à haut module, efficacement imperméable à l'eau.
le noyau central de renforcement (FRP), crée un noyau de câble compact, renforcé par une pommade hydroprotectrice
Une gaine intérieure en polyéthylène (PE) est extrudée sur le noyau du câble, renforcée d'aramide pour
Cette conception est adaptable à différents types de
Pour les lignes électriques de 10 kV et 35 kV, l'enveloppe PE suffit; pour 110 kV, cependant, la couverture PE est suffisante.
Les calculs de la répartition du champ électrique dictent les emplacements des points de suspension, ce qui nécessite un
La quantité de fibres d'aramide et le procédé de stranding sont finement réglés pour répondre à différentes
Les demandes.
Application du projet
1 Conception du câble ADSS adaptée aux conditions des lignes aériennes.
2 enveloppe extérieure PE pour les lignes de moins de 110 kV; enveloppe AT pour les lignes de plus de 110 kV.
3 Quantité d'aramide et enchaînement conçus pour différentes exigences de portée.
4 Considérations stratégiques pour une performance optimale du câble.
Caractéristiques
1 Possibilité d'installation en direct sans coupure de courant.
2 Conception légère et compacte pour minimiser la charge de glace et de vent.
3 Longévité: conçu pour une durée de vie de 30 ans.
4 Haute résistance à la traction et performances à température.
Paramètres de conception nominaux
| Nombre de fibres | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Nombre de tubes | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Barre de remplissage | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| fibres par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Diamètre nominal du tube (± 0,2 mm) | 2 | 2 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diamètre nominal (± 0,5 mm) | 12.3 | 12.3 | 12.3 | 12.3 | 12.3 | 13.0 | 15.0 |
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
| Barre de remplissage | Matériel | PP | Couleur | Noir | |||
| Résistance à la traction maximale | Nombre d'heures | ||||||
| Charge de concassage maximale | Nombre d'écoulement | ||||||
| Radius de flexion minimum | 10D | ||||||
| Longueur de la traction | 100 m - 500 m | ||||||
| Matériau de gaine extérieure | Le PE | ||||||
| Plage de température | -20°C à 70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
