Câble optique extérieur de fibre
>
|
|
| Lieu d'origine | Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYTA53 |

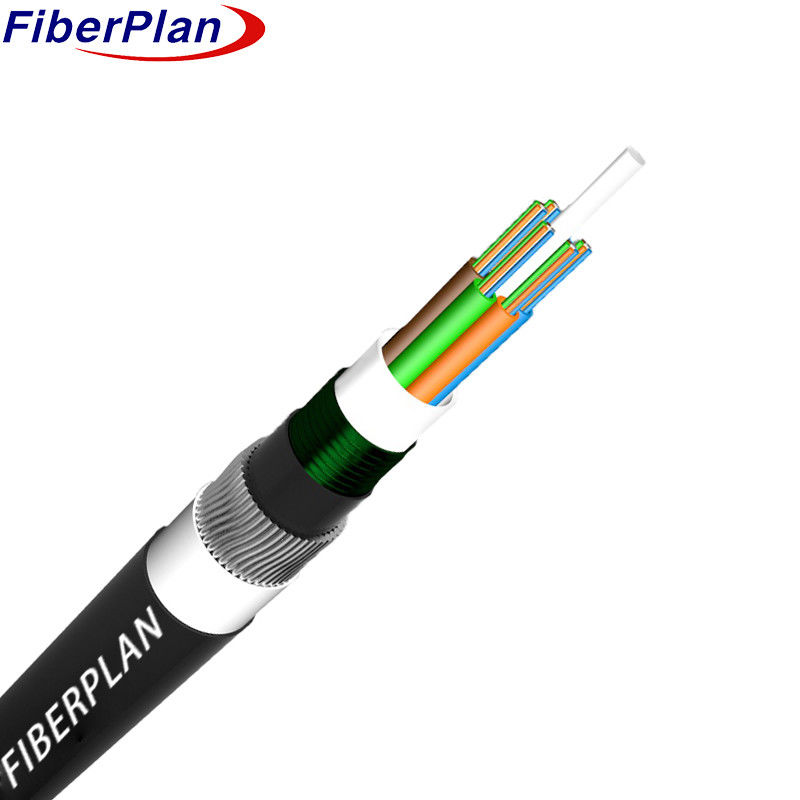

Cable optique extérieur double blindé à double enveloppe GYTA53
Définition
La construction du câble comporte des fibres optiques logées dans un tube en plastique à haut module rempli
Au cœur, un fil d'acier, parfois recouvert de polyéthylène
Pour les câbles à haute teneur en fibres, il sert de membre de résistance métallique.
Le noyau est entièrement rempli d'un câble à haute tension.
Le câble est équipé d'un revêtement en PE mince, pour empêcher la pénétration d'eau.
est renforcée par une couche de PSP appliquée longitudinalement et complétée par une enveloppe extérieure en PE
pour améliorer la durabilité et la protection contre les éléments extérieurs.
Application du projet
* Adaptation à la distribution extérieure:conçu pour les environnements extérieurs, ce câble est spécialement conçu pour
conçu pour résister aux défis environnementaux, assurant des performances fiables en extérieur
les scénarios de distribution.
*Options d'installation polyvalentes:Compatible avec plusieurs méthodes d'installation, y compris les antennes
Le déploiement, l'installation de conduits et l'enfouissement direct offrent une flexibilité dans la planification des infrastructures.
*Ideal pour les réseaux de communication à longue distance et en zone locale:conçu pour répondre aux besoins des réseaux
Les exigences des réseaux de communication à longue distance et des réseaux locaux, en veillant à ce que
une transmission efficace et efficiente des données sur différentes distances.
Caractéristique
* Rigoureuse performance mécanique et à température: assure une fonctionnalité fiable dans des conditions diverses
les contraintes mécaniques et les conditions de température.
*Résistant à l'hydrolyse, à haute résistance:
hydrolyse, assurant une durabilité prolongée du câble.
*Composé spécialisé de remplissage de tubes pour la protection des fibres:Utilise un composé spécialisé de remplissage
dans le tube pour assurer une protection essentielle des fibres optiques.
* Résistance à l'écrasement et flexibilité: équilibre la résistance à l'écrasement avec la flexibilité, facilitant la polyvalence
les installations dans différents environnements.
* Mesures de conception étanches:
- Membre central de résistance:Utilise un fil d'acier comme membre central de résistance.
-Remplissage du noyau du câble: assure le remplissage complet du noyau du câble avec un composé pour améliorer
intégrité étanche.
- barrière d'humidité APL:applique un polyéthylène laminé d'aluminium (APL) comme barrière d'humidité.
- PSP à l'épreuve de l'humidité: Appliquez du polyéthylène (PSP) longitudinalement pour améliorer l'étanchéité.
-Matériau de protection contre l'eau:Incorpore des matériaux de protection contre l'eau pour assurer une protection supplémentaire
contre la pénétration d'eau.
Détails de la construction du câble
| Nombre de fibres | 12 à 144 noyau | |||||||
| Corde à remplir | 4-0! | |||||||
| Barrière d'humidité | Système de blocage des eaux | |||||||
| Membre de la force centrale | le matériel | Fil d'acier/FRP | ||||||
| taille | 1.3 mm | |||||||
| Remplissage de tubes | Composé de remplissage de tubes | |||||||
| Enveloppe intérieure | le matériel | PE/HDPE | ||||||
| diamètre | 2.0 mm | |||||||
| Tubes détachées | le matériel | PBT | ||||||
| diamètre | F2.2 (extérieur/intérieur) | |||||||
| Armorés à l'intérieur | le matériel | Ruban adhésif en aluminium | ||||||
| Armorés extérieurs | le matériel | Ruban adhésif en acier ondulé | ||||||
| Enveloppe extérieure | le matériel | PE/HDPE | ||||||
| diamètre | 10,7 ± 0,1 mm | |||||||
Couleur des fibres
| Nombre de fibres8 noyauxpar tube | 1 | 2 | 3 | 4 | 5 | 6 |
| Le bleu | Orange | Verte | Brun | Couleur grise | Blanc | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Le rouge | Noir | Jaune | Pourpre | Rose | Les eaux | |
| La couleur 13~24 sera marquée avec un traceur noir. | ||||||
Caractéristiques mécaniques du câble
| le noyau | Diamètre du câble | le poids | |||||
| 24 à 42 cœurs | 140,0 ± 0,4 mm | 150 ± 4 kg/km | |||||
| 48 noyaux | 140,0 ± 0,4 mm | 200 ± 4 kg/km | |||||
| 60 cœurs | 140,0 ± 0,4 mm | 205 ± 4 kg/km | |||||
| 72 cœurs | 15.5 ± 0,4 mm | 210 ± 4 kg/km | |||||
| 96 cœurs | 17.1 ± 0,4 mm | Pour les véhicules à moteur: | |||||
| 144 noyaux | 20.3 ± 0,4 mm | 310 ± 4 kg/km | |||||
| Radius de flexion min ((mm) | À long terme | 10D | |||||
| Radius de flexion min ((mm) | À court terme | 20D | |||||
| Résistance à la traction minimale autorisée ((N) | À long terme | 3000 | |||||
| Résistance à la traction minimale autorisée ((N) | À court terme | 4000 | |||||
| Min. Charge de concassage admissible (N/100 mm) | À long terme | 1000 | |||||
| Min. Charge de concassage admissible (N/100 mm) | à court terme | 3000 | |||||
| Température de fonctionnement (°C) | -40 ~ +70 | ||||||
| Température d'installation ((°C) | -15 ~ +60 | ||||||
Caractéristique des fibres
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
