Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | Le nombre d'étoiles est le suivant: |

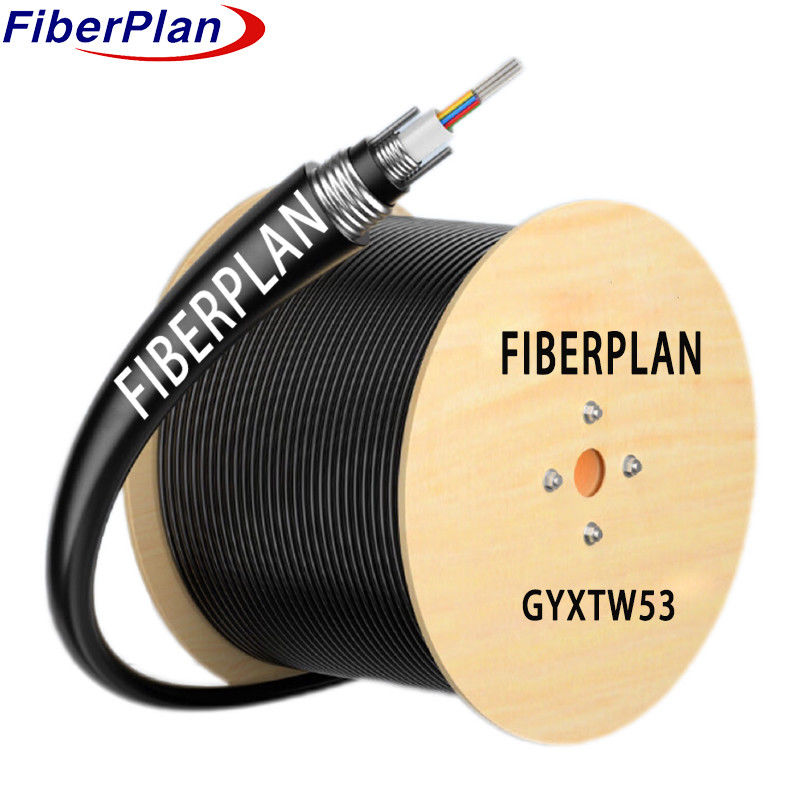

Double ruban d'acier blindé à tubes uni-parallèles renforcement en acier GYXTW53
Définition
Les fibres optiques sont disposées à l'intérieur d'un tube lâche construit à partir de plastique à haut module, qui est ensuite
rempli d'un composé résistant à l'eau; le tube est enveloppé d'une couche de ruban adhésif ondulé,
un matériau étanche à l'eau est inséré entre le ruban d'acier ondulé et le tube en vrac pour maintenir un
Les fils en acier parallèles sont placés des deux côtés du ruban d'acier
pour une résistance supplémentaire. Le câble est fini avec une gaine de polyéthylène (PE), offrant une protection globale
et l'isolation.
Application du projet
* Spécialement conçu pour la distribution en extérieur, ce câble est bien adapté à diverses conditions environnementales.
* Versatile dans l'application, il convient à l'installation par voie aérienne, par conduit et par enterrement, offrant une flexibilité
dans le déploiement.
* Répondant aux besoins de communication des réseaux à longue distance et locaux, ce câble fournit un
une solution pour répondre à diverses exigences de connectivité.
Caractéristique
* Doté d'un câble parallèle en fil d'acier et d'un remplisseur pour protéger les fibres du tube, ce câble est blindé par un ruban adhésif en acier
pour une plus grande durabilité.
* Exposant d'excellentes performances mécaniques et environnementales, il assure une fiabilité dans des conditions difficiles.
* Grâce à sa structure compacte et à sa conception légère, ce câble est pratique sans compromettre sa résistance.
* L'installation est pratique et le fonctionnement est simple, ce qui en fait un choix efficace pour diverses applications.
Détails de la construction du câble
| Nombre de fibres | 2C à 24C | ||||||
| Membre de la force | Matériel | fils d'acier | Diamètre | 0.8 mm | |||
| Tuyaux lâches | Matériel | PBT | Diamètre | 2 à 16 cœurs | 2.2 mm | ||
| 18 à 24 cœurs | 2.8 mm | ||||||
| Remplissage de tubes | Le matériel | Composé de remplissage | |||||
| Système de blocage des eaux | Le matériel | ruban adhésif à l'eau | |||||
| Enveloppe intérieure | Matériel | PTFE à base de métaux | Couleur | Noir | |||
| Diamètre | 70,6 ± 0,1 mm | Épaisseur | 1.5 ± 0,2 mm | ||||
| Enveloppe extérieure | Matériel | PTFE à base de métaux | Couleur | Noir | |||
| Diamètre | 12.2 ± 0,3 mm | Épaisseur | 10,7 ± 0,2 mm | ||||
Caractéristiques mécaniques et environnementales du câble
| Résistance à la traction | À long terme (n) | 600N | |||||
| À court terme | N °C: | ||||||
| Charge de concassage | À long terme (n) | 500 N/mm | |||||
| À court terme | Nombre d'échantillons | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10°C+60°C | ||||||
| Température de stockage | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Le style des fibres | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,36/0.23 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
