Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | La Suisse |

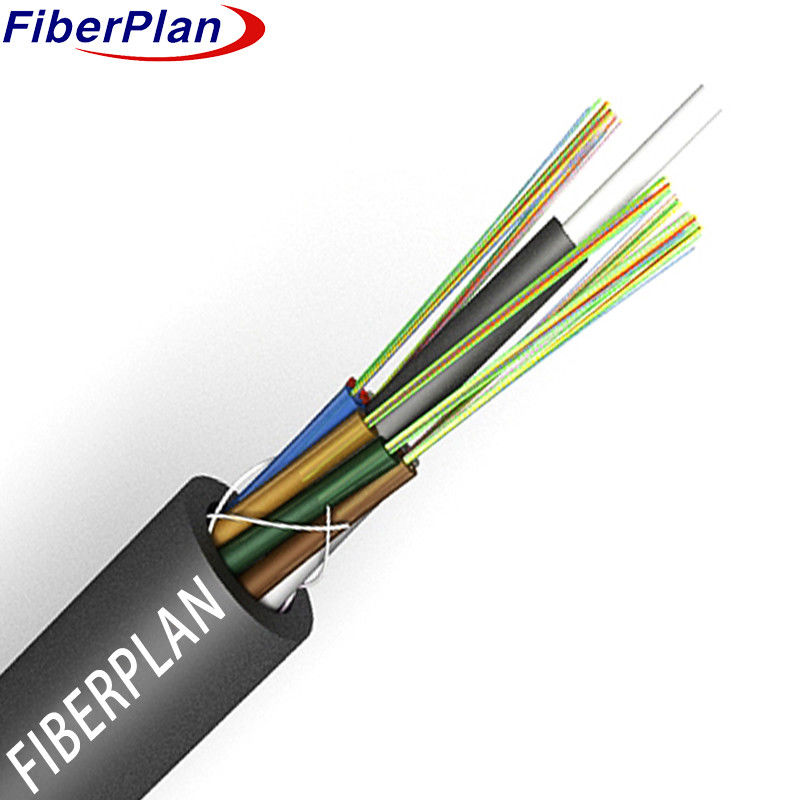

Cable à fibre optique non blindé renforcé en FRP ignifuge GYFTZY
Définition
La construction du câble consiste à placer les fibres dans un tube en plastique en vrac à haut module, qui est ensuite rempli
Dans le centre du noyau, un plastique renforcé de fibres (FRP) agit comme un composé non métallique
Environnant ce membre de résistance, les tubes et les charges sont enchaînés pour former un
Une fois que le noyau du câble est rempli du composé pour la protection contre l'eau, le câble est terminé avec un
Une gaine en PE.
Application du projet
1 Idéal pour une distribution en extérieur.
2 Convient pour les systèmes de transmission d'énergie par tronc.
3 Applicable dans les réseaux d'accès et locaux, en particulier dans les zones à forte interférence électromagnétique.
Caractéristiques
1 Affiche de bonnes performances mécaniques et de température.
2 Utilise un tube en vrac résistant à l'hydrolyse et à haute résistance.
3 Utilise un composé spécialisé de remplissage de tube pour assurer la protection des fibres critiques.
4 Démontre une résistance à l'écrasement et une souplesse.
5 Remplit complètement le noyau du câble avec le composé de remplissage.
Détails de la structure
| Spécification | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| N. de fibres | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Numéro de tube | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibre par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Numéro de la tige de remplissage | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diamètre du tube (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Épaisseur du tube en vrac | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nom Diamètre extérieur (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom Épaisseur de la veste (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Matériau des tubes en vrac | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Couleur du tube lâche | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard |
| Matériau du membre de la résistance centrale | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Diamètre du membre de la force centrale | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Couche | - | - | - | - | - | PE (uniquement pour les 96F-144F) | PE (uniquement pour les 96F-144F) | PE (uniquement pour les 96F-144F) |
| Matériau de la tige de remplissage | PP | PP | PP | PP | PP | - | - | - |
| Couleur de la tige de remplissage | Noir | Noir | Noir | Noir | Noir | - | - | - |
| Matériau du système de blocage de l'eau | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage |
| Matériau de l'enveloppe extérieure | Le PE | Le PE | Le PE | Le PE | Le PE | Le PE | Le PE | Le PE |
| Couleur de l'enveloppe extérieure | Noir | Noir | Noir | Noir | Noir | Noir | Noir |
Performance mécanique et environnementale
| Les biens immobiliers | À long terme | À court terme |
|---|---|---|
| Résistance à la traction | 600N | N °C: |
| Charge d'écrasement | 300N/100 mm | Nombre d'écoulement |
| Radius de flexion | Dynamique: 20D | Statique: 10D |
| Spécifications de la température | Conservation à -20°C à +70°C | Installation: de -10°C à +60°C |
Performance des fibres
| Le style des fibres | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance |
| Attenuation | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.5 | 125 ±0.5 | 125 ±0.5 |
| Le revêtement non circulaire | % | ≤ 10 | ≤ 10 | ≤ 10 |
| Diamètre du revêtement | Je ne sais pas. | 242 ± 6 | 242 ± 6 | 242 ± 6 |
