Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYXTS |

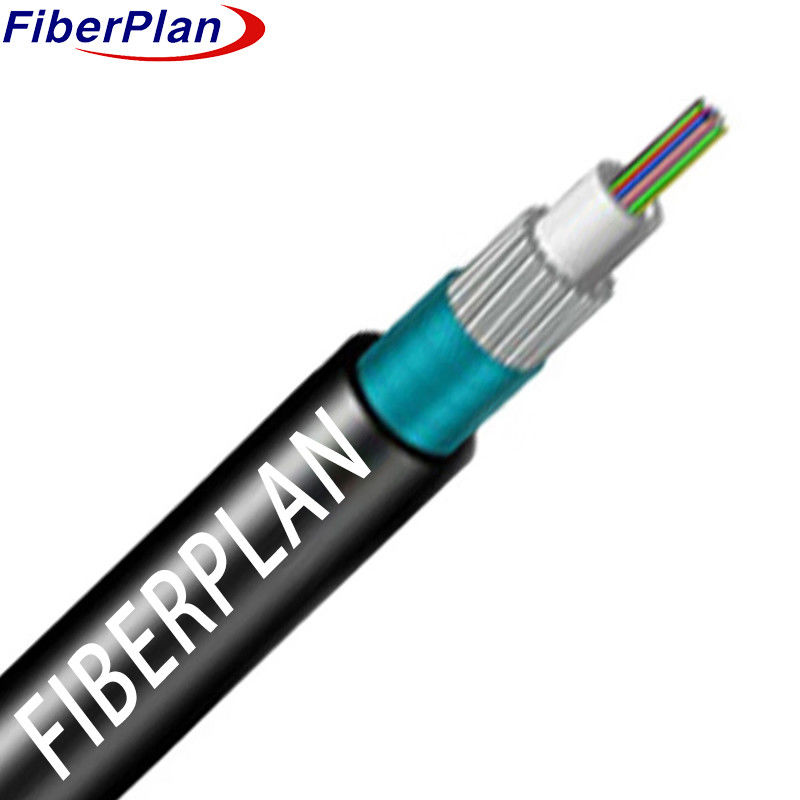

Cable à fibre optique blindé résistant à l'écrasement extérieur GYXTS
Définition
Cette conception de câble comporte des fibres optiques logées dans des tubes en plastique souple remplis d'un composé imperméable.
Afin de renforcer la protection, ces tubes sont protégés par un fil de verre étanche à l'eau et enveloppés par un revêtement en verre.
Le câble comprend des cordons de déchirure pour l'accessibilité et dispose d'une couche extérieure de ruban adhésif
HDPE (polyéthylène à haute densité) pour une résistance et une élasticité accrues.
Application du projet
1 Adaptabilité à l'extérieur: adapté à la distribution en extérieur, excellent dans les différentes conditions météorologiques, assurant
des performances fiables en extérieur.
2 Installation polyvalente: Convient pour les méthodes de pose aérienne et par pipeline, offrant une flexibilité de déploiement pour
divers scénarios.
3 Versatilité de la communication: Prend en charge les besoins de communication à longue distance et le réseau local
Il s'agit d'un ensemble de systèmes qui permettent d'accueillir diverses applications de réseautage sur différentes distances.
Caractéristique
1 Fiabilité mécanique et à température: démontre des performances constantes à différentes températures
et les niveaux de contraintes mécaniques, assurant la fiabilité.
2 Tubes haute résistance résistantes à l'hydrolyse: offrent durabilité et résistance, résistant à l'hydrolyse pendant de longues périodes
utilisation dans des conditions humides.
3 Protection critique des fibres: le composé spécialisé de remplissage des tubes protège efficacement les fibres fermées, en fournissant une meilleure protection des fibres.
La protection de l'environnement est indispensable.
4 Résistance à l'écrasement et souplesse: Maintient un équilibre entre la résistance à la pression et la souplesse
l'installation.
5 Protection UV avec enveloppe PE: préserve l'intégrité structurelle en protégeant le câble des rayons ultraviolets
en utilisant la gaine PE.
6 Conception complète du remplissage: assure une protection approfondie contre les éléments environnementaux sur l'ensemble du site
le câble, obtenu par remplissage de composés dans le tube en vrac et le noyau complet du câble.
Détails de la structure
| Nombre de fibres | 6 à 24C | ||||||
| Tubes détachées | Matériel | PBT | Couleur | Blanc | |||
| Diamètre | 2.9 ± 0,05 mm (6-12C) | Épaisseur | 0.4 ± 0,05 mm (6-12C) | ||||
| 3.5 ± 0,05 mm (24C) | 0.5 ± 0,05 mm (24C) | ||||||
| Des fils | Matériel | fils de verre hydrofuge | Quantité utilisée | 20 fils | |||
| Des cordons déchirés | Quantité utilisée | (1110*2) *2 | Couleur | Blanc | |||
| Armorée | Matériel | Ruban adhésif en acier ondulé | Diamètre | 0.21*20 mm | |||
| Enveloppe extérieure | Matériel | PTFE et autres matériaux | Couleur | Noir | |||
| Diamètre | 7.4 ± 0,1 mm (6-12C) | Épaisseur | 1.1-1.4 mm (6-12C) | ||||
| 8.5 ± 0,2 mm (24C) | 1.4 ± 0,1 mm (24C) | ||||||
| Poids net | 48 ± 5 kg/km | ||||||
Performance mécanique et environnementale
| Résistance à la traction | - Je vous en prie. | Pour les véhicules à moteur | |||||
| Charge de concassage | - Je vous en prie. | Nombre d'écoulement | |||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température de stockage | -50°C ≈ +70°C | ||||||
| Température de fonctionnement | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Le style des fibres | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.5 | 125 ±0.5 | 125 ±0.5 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 7 | 242 ± 7 | 242 ± 7 | |||
