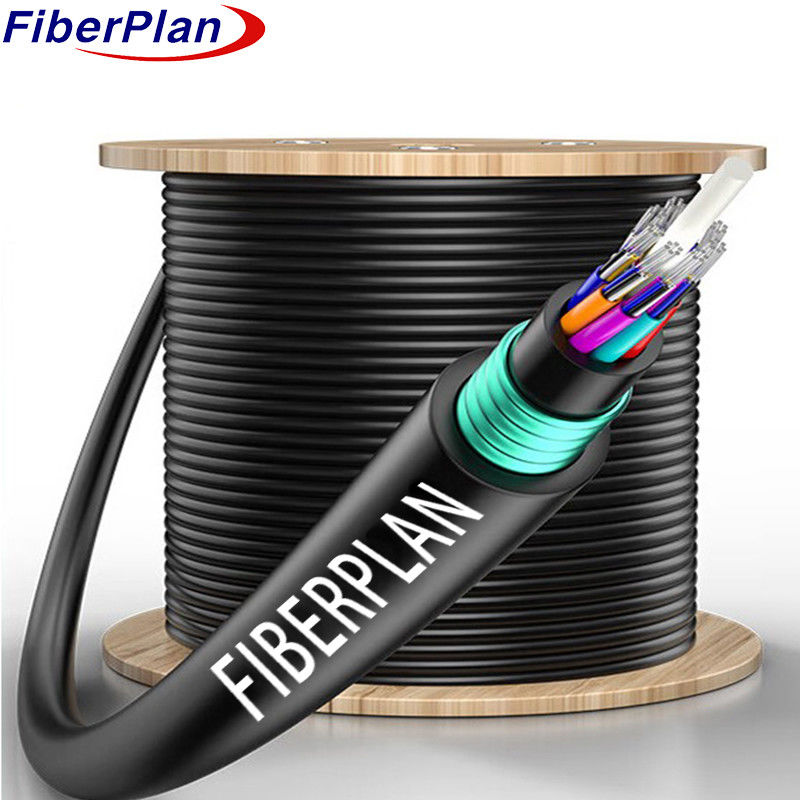

Entraînement direct GYFTY53 Duct 6 Frange câble blindé en fibre optique anti-rongeurs
Définition
La conception du câble est constituée de fibres logées dans un tube flexible en plastique de haute résistance, rempli d'un
Le noyau est un plastique renforcé de fibres (FRP), parfois recouvert de polyéthyle.
Le composant de résistance diélectrique est constitué par un composant de résistance diélectrique (PE) pour un nombre de fibres plus élevé.
Pour protéger le câble de l'entrée de l'eau, le noyau est rempli
avec ruban adhésif hydrofuge et recouvert d'une fine enveloppe intérieure en PE.
appliqué sur la gaine intérieure, complétant le câble par une gaine extérieure PE protectrice.
Application du projet
★ Conçu pour la distribution en extérieur et l'enterrement direct, assurant une résilience dans divers environnements.
★ Optimisé pour les systèmes de transmission de l'énergie par tronc, améliorant l'efficacité du transfert d'énergie.
★ Idéal pour l'accès et les réseaux locaux dans les zones à forte interférence électromagnétique, assurant une connectivité fiable dans des environnements difficiles.
Caractéristique
★ Propriétés mécaniques fortes et résistance à des températures variables.
★ Conception de tubes lâches résistants à l'hydrolyse.
★ Composé spécialisé de remplissage de tubes pour la protection des fibres critiques.
★ Résistance à l'écrasement équilibrée et flexibilité pour une utilisation polyvalente.
★ Remplissage complet du noyau du câble avec un composé de remplissage de tube en vrac.
★ La couche PSP améliore la résistance à l'humidité, renforçant la protection globale.
Détails de la structure
| Nombre de fibres | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Nombre de tubes | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibres par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Bande de remplissage | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diamètre du tube en vrac (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diamètre intérieur de la gaine (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diamètre extérieur (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Épaisseur du diamètre extérieur (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
| Barre de remplissage | Matériel | PP | Couleur | Noir | |||
| Remplissage du tube | Matériel | Composé de remplissage | |||||
| Membre de la force centrale | Matériel | FRP | Diamètre | 2.0 mm | |||
| Système de blocage de l'eau | Matériel | Ruban adhésif à l' eau / gel de remplissage | |||||
| Cordon déchiré | Quantité utilisée | 2 pièces | Couleur | Blanc | |||
| Enveloppe intérieure | Matériel | Le PE | Couleur | Noir | |||
| Armorée | Matériel | Ruban adhésif en acier ondulé | |||||
| Enveloppe extérieure | Matériel | Le PE | Couleur | Noir | |||
Performance mécanique et environnementale
| Résistance à la traction | À long terme (n) | Nombre d'émissions | |||||
| À court terme | Nombre d'étoiles | ||||||
| Charge de concassage | À long terme | Nombre d'écoulement | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10°C+60°C | ||||||
| Température de stockage | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
