Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYFTY |

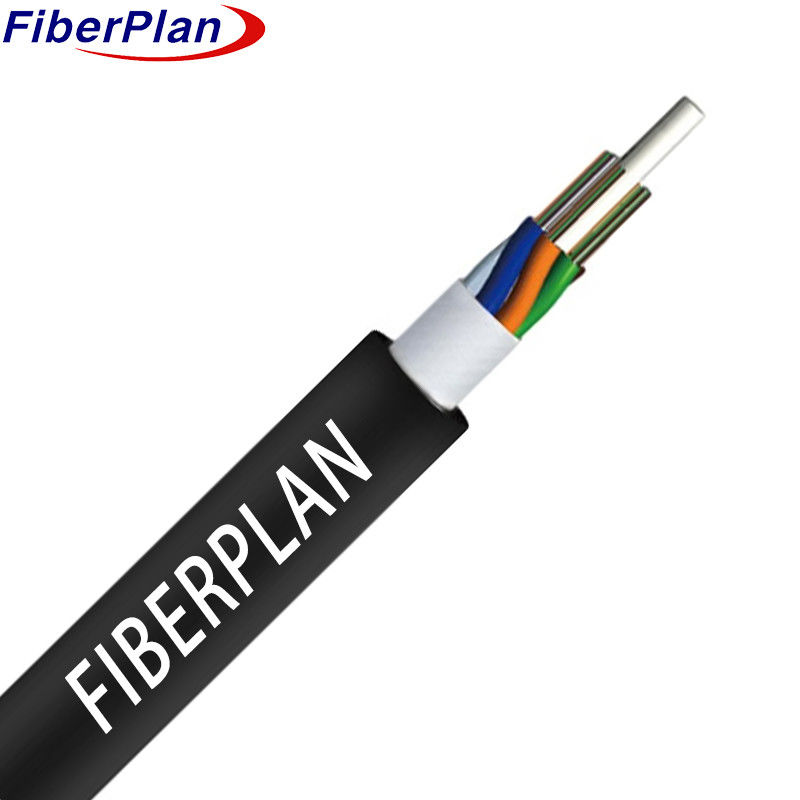

Cable à fibre optique non blindé en cadeau avec ruban adhésif
Définition
Des grappes de fibres sont placées à l'intérieur d'un tube souple en plastique robuste, rempli d'une substance
À l'intérieur du noyau, il y a une pièce non métallique forte appelée plastique renforcé de fibres (FRP).
Les tubes et les charges sont tordus autour de cette pièce centrale de résistance pour former un noyau serré et rond.
Le noyau est recouvert d'un ruban adhésif résistant à l'eau, et enfin le câble entier est recouvert d'une gaine en PE pour
la protection.
Application du projet
1 Convient pour la distribution en extérieur.
2 Conçus pour les systèmes de transmission de l'énergie du tronc.
3 Idéal pour les réseaux d'accès et les réseaux locaux dans les zones à forte interférence électromagnétique.
Caractéristique
1 Il présente une forte résistance mécanique et gère efficacement les variations de température.
2 Il est doté d'un tube lâche résistant à l'hydrolyse et de haute résistance.
3 Utilise un composé de remplissage de tube spécialisé pour fournir une protection cruciale à la fibre.
4 Résistant à l'écrasement tout en conservant sa souplesse.
5 Utilise un composé de remplissage pour le tube lâche afin d'assurer une protection supplémentaire.
Détails de la structure
| Nombre de fibres | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Nombre de tubes | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibre par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| N. de tige de remplissage | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diamètre du tube (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Épaisseur du tube en vrac (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diamètre nominal (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. épaisseur du manteau (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | ||||
| Barre de remplissage | Matériel | PP | Couleur | Noir | ||||
| Remplissage du tube | Matériel | Composé de remplissage | ||||||
| Membre de la force centrale | Matériel | FRP | Diamètre | 1.5 mm (6 à 48 F) | ||||
| 2 mm (72 à 144 F) | ||||||||
| Couche | PE (uniquement pour le 96C-144C) | |||||||
| Système de blocage de l'eau | Matériel | ruban adhésif à l'eau | ||||||
| Cordon déchiré | Le type | 1110*2 | ||||||
| Enveloppe extérieure | Matériel | PTFE à base de métaux | Couleur | Noir | ||||
Performance mécanique et environnementale
| Résistance à la traction | À long terme (n) | 600N | ||||||
| À court terme | N °C: | |||||||
| Charge de concassage | L'exposition à long terme (N/100 mm) | 300N/100 mm | ||||||
| À court terme (N/100 mm) | Nombre d'écoulement | |||||||
| Radius de flexion | Dynamique (mm) | 20D | ||||||
| Pour les véhicules à moteur électrique | 10D | |||||||
| Température de stockage | -20°C+70°C | |||||||
| Température d'installation | -10°C+60°C | |||||||
Performance des fibres
| Le style des fibres | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | ||||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | ||||
| Attenuation | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.2 | 125± 0.2 | 125± 0.2 | ||||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ||||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 3 | 242 ± 3 | 242 ± 3 | ||||
