Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | La Suisse |

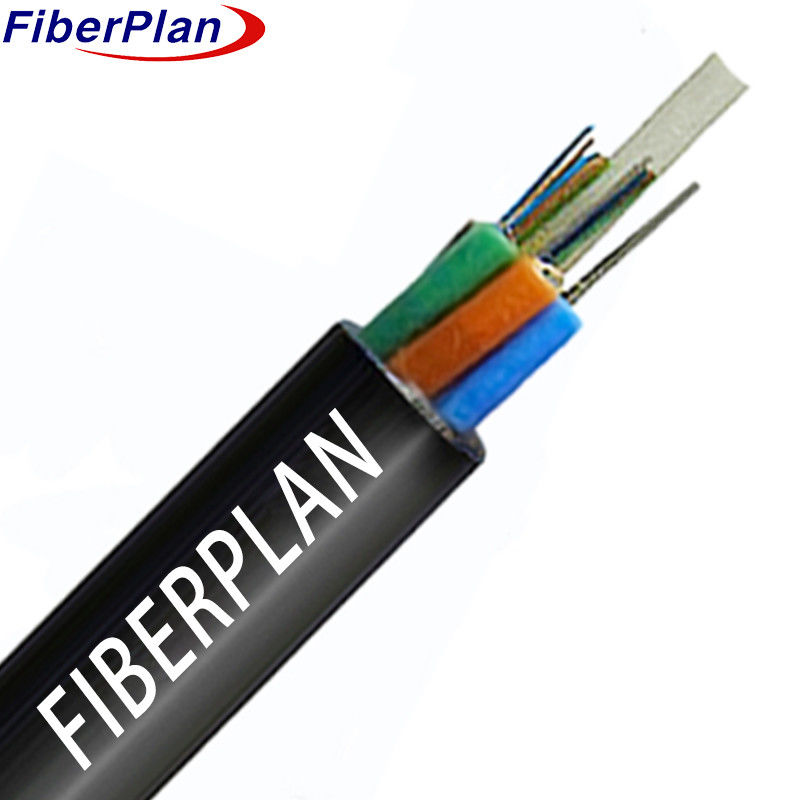

Résistant au feu en extérieur non blindé mono/multi mode GYFTZY
Définition
L'arrangement consiste à placer les fibres dans un tube en plastique en vrac à haut module, rempli d'un
Un composant essentiel, le plastique renforcé de fibres (FRP), sert de résistance non métallique
Environnant ce membre de résistance, les tubes et les charges sont enchaînés pour former un
Pour protéger contre la pénétration d'eau, le noyau du câble est rempli d'un coussin de remplissage protecteur.
Enfin, le câble est recouvert d'une gaine en PE, complétant ainsi l'assemblage.
Application du projet
☆ Idéal pour les réseaux de distribution extérieurs.
☆ Bien adapté aux systèmes de transmission d'énergie par tronc.
☆ Fiable pour les réseaux d'accès et les réseaux locaux dans les zones à forte interférence électromagnétique.
Caractéristiques
☆ Excellentes performances mécaniques et de température.
☆ Tubes lâches de haute résistance et résistantes à l'hydrolyse.
☆ Le composé spécialisé de remplissage des tubes assure une protection critique des fibres.
☆ Résistance à l'écrasement et souplesse supérieures.
☆ Remplissage complet du noyau du câble avec le composé de remplissage du tube.
Détails de la structure
| Spécification | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| N. de fibres | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Numéro de tube | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibre par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Numéro de la tige de remplissage | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diamètre du tube (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Épaisseur du tube en vrac | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nom Diamètre extérieur (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom Épaisseur de la veste (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Matériau des tubes en vrac | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Couleur du tube lâche | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard |
| Matériau du membre de la résistance centrale | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Diamètre du membre de la force centrale | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Couche | - | - | - | - | - | PE (uniquement pour les 96F-144F) | PE (uniquement pour les 96F-144F) | PE (uniquement pour les 96F-144F) |
| Matériau de la tige de remplissage | PP | PP | PP | PP | PP | - | - | - |
| Couleur de la tige de remplissage | Noir | Noir | Noir | Noir | Noir | - | - | - |
| Matériau du système de blocage de l'eau | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage |
| Matériau de l'enveloppe extérieure | Le PE | Le PE | Le PE | Le PE | Le PE | Le PE | Le PE | Le PE |
| Couleur de l'enveloppe extérieure | Noir | Noir | Noir | Noir | Noir | Noir | Noir |
Performance mécanique et environnementale
| Les biens immobiliers | À long terme | À court terme |
|---|---|---|
| Résistance à la traction | 600N | N °C: |
| Charge d'écrasement | 300N/100 mm | Nombre d'écoulement |
| Radius de flexion | Dynamique: 20D | Statique: 10D |
| Spécifications de la température | Conservation à -20°C à +70°C | Installation: de -10°C à +60°C |
Performance des fibres
| Le style des fibres | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance |
| Attenuation | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Diamètre du revêtement | Je ne sais pas. | 125 ± 1 | 125 ± 1 | 125 ± 1 |
| Le revêtement non circulaire | % | ≤ 10 | ≤ 10 | ≤ 10 |
| Diamètre du revêtement | Je ne sais pas. | 242 ± 7 | 242 ± 7 | 242 ± 7 |
