Câble optique extérieur de fibre
>
|
|
| Lieu d'origine | Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYTA53 |

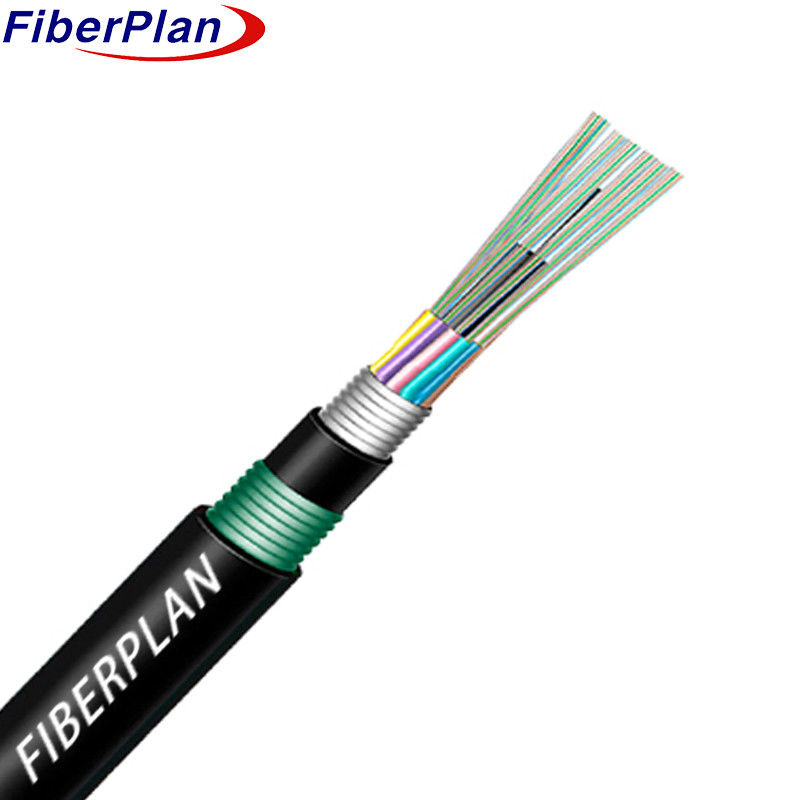

Cable optique extérieur double blindé à double enveloppe GYTA53
Définition
La construction du câble comprend des fibres optiques logées dans un tube en plastique en vrac rempli d'un module élevé
Au cœur, un fil d'acier, parfois recouvert de polyéthylène
Pour les câbles à haute teneur en fibres, il agit comme le membre de résistance métallique.
Les chargeurs sont enchaînés pour créer un noyau de câble circulaire compact.
Le câble est ensuite déposé dans un enduit en PE mince, afin d'éviter la pénétration d'eau.
renforcée d'une couche de PSP appliquée longitudinalement et finie d'une enveloppe extérieure en PE pour améliorer
la durabilité et la protection contre les éléments extérieurs.
Application du projet
* Adaptation à la distribution extérieure: conçu pour les environnements extérieurs, ce câble est spécialement conçu pour les
conçu pour résister aux défis environnementaux, assurant des performances fiables en extérieur
les scénarios de distribution.
* Options d'installation polyvalentes: Compatible avec différentes méthodes d'installation, y compris les antennes
Le déploiement, l'installation de conduits et l'enterrement direct offrent une flexibilité dans la planification des infrastructures.
* Idéal pour les réseaux de communication à longue distance et locaux: adapté aux exigences
La mise en place de réseaux de communication à longue distance et de réseaux de zone locale, assurant une
transmission efficace des données sur différentes distances.
Caractéristique
* Des performances mécaniques et thermiques robustes: assure une fonctionnalité fiable dans des conditions variées
les contraintes mécaniques et les conditions de température.
* Tubes en vrac résistantes à l'hydrolyse: disposent d'un tube en vrac résistant à
hydrolyse, assurant une durabilité prolongée du câble.
* Composé spécialisé de remplissage de tubes pour la protection des fibres: utilise un composé spécialisé de remplissage
dans le tube pour assurer une protection essentielle des fibres optiques.
* Résistance à l'écrasement et flexibilité: équilibre la résistance à l'écrasement avec la flexibilité, facilitant la polyvalence
les installations dans différents environnements.
* Mesures de conception étanches:
- Membre central de résistance: utilise un fil d'acier comme membre central de résistance.
- Remplissage du noyau du câble: assure un remplissage à 100% du noyau du câble avec un composé pour améliorer l'étanchéité
Je veux dire, l'intégrité.
- Barrière d'humidité APL: Applique un polyéthylène laminé d'aluminium (APL) comme barrière d'humidité.
- PSP hydrofuge: appliqué longitudinalement en polyéthylène (PSP) pour améliorer l'hydrofuge.
- Matériau hydrofuge: intègre des matériaux hydrofuge pour assurer une protection supplémentaire contre les
pénétration de l'eau.
Détails de la construction du câble
| Nombre de fibres | 12 à 144 noyau | |||||||
| Corde à remplir | 4-0! | |||||||
| Barrière d'humidité | Système de blocage des eaux | |||||||
| Membre de la force centrale | le matériel | Fil d'acier/FRP | ||||||
| taille | 1.3 mm | |||||||
| Remplissage de tubes | Composé de remplissage de tubes | |||||||
| Enveloppe intérieure | le matériel | PE/HDPE | ||||||
| diamètre | 2.0 mm | |||||||
| Tubes détachées | le matériel | PBT | ||||||
| diamètre | F2.2 (extérieur/intérieur) | |||||||
| Armorés à l'intérieur | le matériel | Ruban adhésif en aluminium | ||||||
| Armorés extérieurs | le matériel | Ruban adhésif en acier ondulé | ||||||
| Enveloppe extérieure | le matériel | PE/HDPE | ||||||
| diamètre | 10,7 ± 0,1 mm | |||||||
Couleur des fibres
| Nombre de fibres8 noyauxpar tube | 1 | 2 | 3 | 4 | 5 | 6 |
| Le bleu | Orange | Verte | Brun | Couleur grise | Blanc | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Le rouge | Noir | Jaune | Pourpre | Rose | Les eaux | |
| La couleur 13~24 sera marquée avec un traceur noir. | ||||||
Caractéristiques mécaniques du câble
| le noyau | Diamètre du câble | le poids | |||||
| 24 à 42 cœurs | 140,0 ± 0,4 mm | 150 ± 4 kg/km | |||||
| 48 noyaux | 140,0 ± 0,4 mm | 200 ± 4 kg/km | |||||
| 60 cœurs | 140,0 ± 0,4 mm | 205 ± 4 kg/km | |||||
| 72 cœurs | 15.5 ± 0,4 mm | 210 ± 4 kg/km | |||||
| 96 cœurs | 17.1 ± 0,4 mm | Pour les véhicules à moteur: | |||||
| 144 noyaux | 20.3 ± 0,4 mm | 310 ± 4 kg/km | |||||
| Radius de flexion min ((mm) | À long terme | 10D | |||||
| Radius de flexion min ((mm) | À court terme | 20D | |||||
| Résistance à la traction minimale autorisée ((N) | À long terme | 3000 | |||||
| Résistance à la traction minimale autorisée ((N) | À court terme | 4000 | |||||
| Min. Charge de concassage admissible (N/100 mm) | À long terme | 1000 | |||||
| Min. Charge de concassage admissible (N/100 mm) | à court terme | 3000 | |||||
| Température de fonctionnement (°C) | -40 ~ +70 | ||||||
| Température d'installation ((°C) | -15 ~ +60 | ||||||
Caractéristique des fibres
| Le style des fibres | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condition | Nm | 1310 à 1550 | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |
| l'atténuation | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 ou 0.23 | 0.34/0.22 | 3.0/1. Je vous en prie.0 | - Je ne sais pas. | - Je ne sais pas. | |||
| Dépression | 1550 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 18 ans | - Je ne sais pas. | - Je ne sais pas. | Dépression |
| 1625 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 22 | - Je ne sais pas. | - Je ne sais pas. | ||
| Largeur de bande | 850 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥ 400 | ¥160 | Largeur de bande |
| 1300 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥800 | ¥ 500 | ||
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | ¥1302, ≤ 1322 |
- Je ne sais pas. | - Je ne sais pas. | ¥ 1295, ≤ 1320 |
|
| Pente de dépression nulle | Nm | ≤ 0092 | ≤ 0091 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| PMD Fibre individuelle maximale | ≤ 02 | ≤ 02 | - Je ne sais pas. | - Je ne sais pas. | ≤ 011 | ||
| Valeur du lien de conception PMD | Je vous en prie.2*km) | ≤ 012 | ≤ 008 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Longueur d'onde de coupure de fibre λc | Nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Coupe de câble longueur d'onde λcc |
Nm | ≤ 1260 | ≤ 1260 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Résultats de l'enquête | 1310 nm | Je ne sais pas. | 9.2 ± 0.4 | 9.2 ± 0.4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| 1550 nm | Je ne sais pas. | 100,4 ± 0.8 | 100,4 ± 0.8 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Numériques L'ouverture (NA) |
- Je ne sais pas. | - Je ne sais pas. | 0.200 ± 0.015 | 0.275 ± 0. 015 |
0.200 ± 0 .015 |
||
| Étape ((moyenne de bi-directionnelle mesure) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irrégularités sur les fibres longueur et point |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Discontinuité | |||||||
| Différence de rétrécissement coefficient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Uniformité d'atténuation | dB/km | ≤ 001 | ≤ 001 | ||||
| Dimateur de noyau | Je ne sais pas. | 50 à 1.0 | 62.5 ± 2.5 | 50 à 1.0 | |||
| Diamètre du revêtement | Je ne sais pas. | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | |
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Diamètre du revêtement | Je ne sais pas. | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | |
| Couche/chaffinch erreur concentrique |
Je ne sais pas. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Couche non circulaire | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Erreur de conentricité du noyau/du revêtement | Je ne sais pas. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Rayon de courbure | Je ne sais pas. | ≤ 4 | ≤ 4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
