Câble optique extérieur de fibre
>
|
|
| Lieu d'origine | Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYFTY |

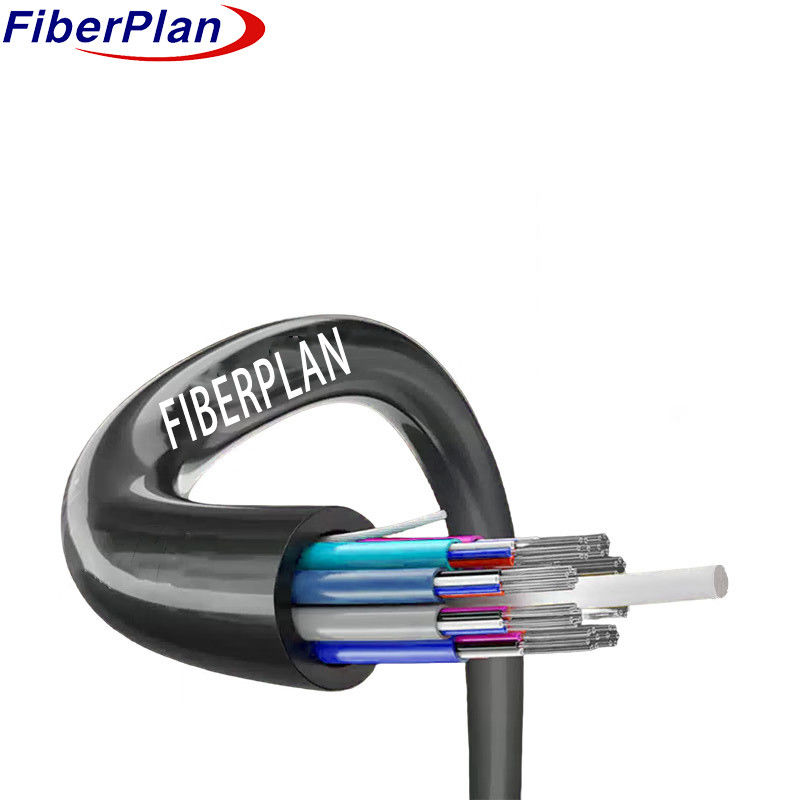

Cable multi-tubes avec ruban adhésif pour les transferts de données de haute performance
Le projet de loi
Définition
Ce câble à fibres optiques accorde la priorité à la protection: les fibres optiques délicates sont encapsulées dans un boîtier flexible et
tube lâche durable en plastique de haute résistance, rempli d'un composé spécialisé résistant à l'eau,
Ces tubes protègent l'intégrité des fibres en évitant les dommages causés par l'humidité, assurant ainsi un fonctionnement optique ininterrompu.
Le noyau, construit en plastique renforcé de fibres (FRP),
Il offre une résistance sans interférence métallique.
Les remplisseurs créent une structure circulaire robuste.
Le câble est recouvert d'une gaine de polyéthylène (PE) élastique.
renforcée contre les éléments externes, conçue pour assurer une transmission fiable des données à travers divers
conditions environnementales.
Application du projet
1Adaptation à la distribution extérieure: Conçu pour des applications extérieures, ce câble résiste à divers
conditions météorologiques et facteurs environnementaux, assurant une transmission fiable des données à l'extérieur.
2Transmission de puissance par tronc: dotée d'une construction robuste adaptée aux applications à haute puissance, cette
Le câble soutient efficacement les systèmes de transmission de l'énergie par tronc à travers les réseaux étendus.
3Environnements à haute interférence électromagnétique: conçus pour exceller dans des environnements avec des
Le câble réduit au minimum la sensibilité à ces interférences, assurant une stabilité
et la transmission ininterrompue des données dans des conditions difficiles.
Caractéristique
1Résistance mécanique et résistance à la température: assure une fonctionnalité fiable à toute température
Il démontre une résistance mécanique significative pour des performances constantes dans divers
les conditions.
2- Tubes lâches résistantes à l'hydrolyse: offre durabilité et résistance en résistant à l'hydrolyse, assurant
une performance prolongée même dans des conditions humides.
3- Protection spécialisée des fibres: protège efficacement les fibres fermées avec un composé spécialisé de remplissage
dans le tube.
4. Résistance à l'écrasement et flexibilité: équilibre la résistance à l'écrasement avec la flexibilité, facilitant la polyvalence
les installations dans différents environnements.
5Protection extérieure améliorée: améliore la durabilité et la fiabilité globales en renforçant la défense
contre les facteurs environnementaux avec le composé de remplissage dans le tube lâche.
Détails de la structure
| Nombre de fibres | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Nombre de tubes | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibre par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| N. de tige de remplissage | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diamètre du tube (± 0,05 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Épaisseur du tube en vrac (± 0,1 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diamètre nominal (± 0,1 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom. épaisseur du manteau (± 0,05 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | ||||
| Barre de remplissage | Matériel | PP | Couleur | Noir | ||||
| Remplissage du tube | Matériel | Composé de remplissage | ||||||
| Membre de la force centrale | Matériel | FRP | Diamètre | 1.5 mm (6 à 48 F) | ||||
| 2 mm (72 à 144 F) | ||||||||
| Couche | PE (uniquement pour le 96C-144C) | |||||||
| Système de blocage de l'eau | Matériel | ruban adhésif à l'eau | ||||||
| Cordon déchiré | Le type | 1110*2 | ||||||
| Enveloppe extérieure | Matériel | PTFE à base de métaux | Couleur | Noir | ||||
Performance mécanique et environnementale
| Résistance à la traction | À long terme (n) | 600N | ||||||
| À court terme | N °C: | |||||||
| Charge de concassage | L'exposition à long terme (N/100 mm) | 300N/100 mm | ||||||
| À court terme (N/100 mm) | Nombre d'écoulement | |||||||
| Radius de flexion | Dynamique (mm) | 20D | ||||||
| Pour les véhicules à moteur électrique | 10D | |||||||
| Température de stockage | -20°C+70°C | |||||||
| Température d'installation | -10°C+60°C | |||||||
Performance des fibres
| Le style des fibres | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | ||||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | ||||
| Attenuation | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.2 | 125± 0.2 | 125± 0.2 | ||||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ||||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 3 | 242 ± 3 | 242 ± 3 | ||||
