Câble optique extérieur de fibre
>
|
|
| Lieu d'origine | Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYTS |

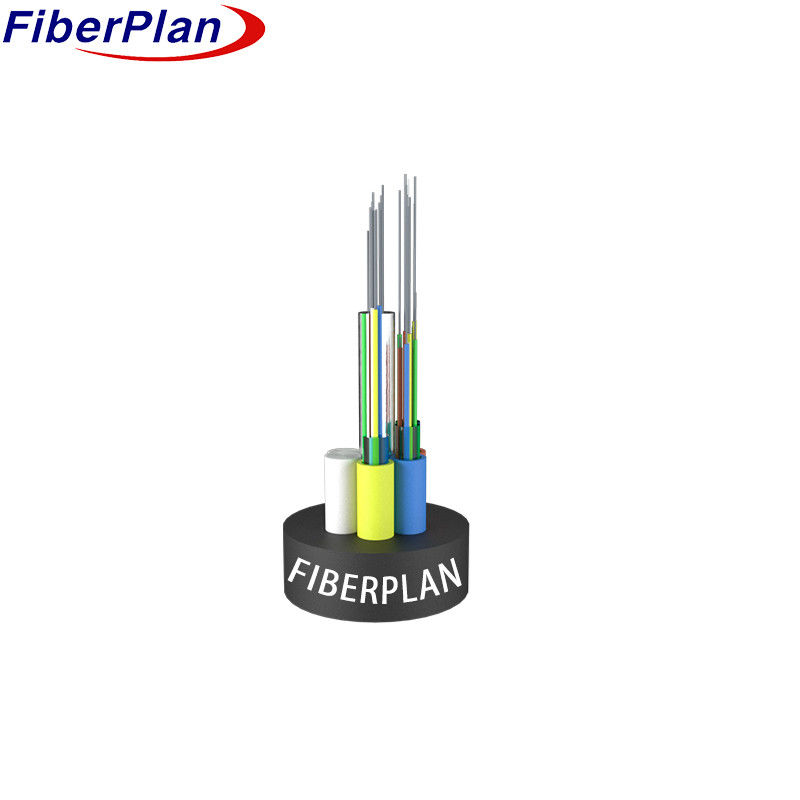

Cable à fibre optique blindé à tubes multiples fiable GYTS
Définition
1Conception adaptée à l'extérieur: conçu pour résister à diverses conditions environnementales, ce câble
assure une performance fiable en extérieur.
2Options d'installation polyvalentes: compatibles à la fois avec les installations aériennes et la pose de pipelines
Il fournit des solutions de déploiement flexibles pour répondre à diverses exigences d'installation.
3Versatilité de communication: facilite le transfert de données efficace pour les deux transmissions longue distance
Il s'agit d'un outil qui répond aux besoins d'un large éventail d'applications de communication.
Application du projet
1Résilience extérieure: conçue pour les environnements extérieurs, assurant des performances fiables dans des environnements
conditions météorologiques difficiles.
2Installation polyvalente: offre des options de déploiement flexibles adaptées à la fois à l'aéronef et au pipeline
Les installations, adaptées à des exigences diverses.
3- Adaptabilité de la communication: facilite le transfert de données en douceur à la fois sur de longues distances
Les réseaux de télécommunications et de télécommunications sont des réseaux de télécommunications et de télécommunications.
Des distances différentes.
Caractéristique
1Performance adaptable: assure un fonctionnement constant à différentes températures et
la résistance aux contraintes mécaniques, le maintien de la fiabilité dans divers environnements.
2- Construction robuste: Des tubes lâches résistants à l'hydrolyse et de haute résistance qui fournissent
la durabilité, même dans des conditions humides.
3Protection des fibres: utilise des composés spécialisés dans les tubes pour protéger efficacement les fibres
contre les dommages potentiels.
4- Résistance et souplesse: équilibre résistance à l'écrasement, souplesse et protection UV
Enveloppe en PE conçue pour résister aux pressions extérieures.
5Conception étanche: intègre un membre central de résistance en fil d'acier, remplissant les composés à l'intérieur
les tubes et le noyau du câble, et une couche PSP pour maintenir l'intégrité étanche et améliorer l'humidité
la résistance.
Détails de la construction du câble
| Nombre de fibres | 2 ~ 144 noyaux | |||||||
| Barrière d'humidité | Système de blocage des eaux | |||||||
| Membre de la force centrale | Matériel | Fil d'acier/FRP/FRP avec revêtement PE | ||||||
| taille | 1.5 mm à 2.0 mm | |||||||
| Tubes détachées | le matériel | PBT | ||||||
| diamètre | F2.2 (extérieur/intérieur) | |||||||
| Remplissage de tubes | Composé de remplissage de tubes | |||||||
| Armorage | Matériel | Ruban adhésif en acier ondulé | ||||||
| Enveloppe extérieure | le matériel | PE,HDPE | ||||||
| diamètre | 80,0 ± 0,2 mm | |||||||
Couleur des fibres
|
Nombre de fibres 8 noyauxpartube |
1 | 2 | 3 | 4 | 5 | 6 |
| Le bleu | Orange | Verte | Brun | Couleur grise | Blanc | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Le rouge | Noir | Jaune | Pourpre | Rose | Les eaux | |
| La couleur 13~24 sera marquée avec un traceur noir. | ||||||
Caractéristiques mécaniques du câble
| le noyau | Diamètre du câble | le poids | |||||
| 2 cœurs à 60 cœurs | 80,0 ± 0,2 mm | 115 ± 2 kg/km | |||||
| 72 noyaux | 100,4 ± 0,2 mm | 120 ± 4 kg/km | |||||
| 96 noyaux | 12.4 ± 0,3 mm | 180 ± 5 kg/km | |||||
| 144 noyaux | 14.4 ± 0,4 mm | 245 ± 5 kg/km | |||||
| Radius de flexion min ((mm) | À long terme | 10D | |||||
| Mines à courber Rayon (mm) |
À court terme | 20D | |||||
| Min autorisé Résistance à la traction ((N) |
À long terme | 600 | |||||
| Min autorisé Résistance à la traction ((N) |
À court terme | 1500 | |||||
| La charge de concassage (N/100 mm) | À long terme | 300 | |||||
| La charge de concassage (N/100 mm) | à court terme | 1000 | |||||
| Opération température (°C) |
-40 ~ +70 | ||||||
| Installation température ((°C) |
-20 ~ +60 | ||||||
Caractéristique des fibres
| Le style des fibres | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condition | Nm | 1310 à 1550 | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |
| l'atténuation | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 ou 0.23 | 0.34/0.22 | 3.0/1. Je vous en prie.0 | - Je ne sais pas. | - Je ne sais pas. | |||
| Dépression | 1550 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 18 ans | - Je ne sais pas. | - Je ne sais pas. | Dépression |
| 1625 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 22 | - Je ne sais pas. | - Je ne sais pas. | ||
| Largeur de bande | 850 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥ 400 | ¥160 | Largeur de bande |
| 1300 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥800 | ¥ 500 | ||
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | ¥1302, ≤ 1322 |
- Je ne sais pas. | - Je ne sais pas. | ¥ 1295, ≤ 1320 |
|
| Pente de dépression nulle | Nm | ≤ 0092 | ≤ 0091 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| PMD Fibre individuelle maximale | ≤ 02 | ≤ 02 | - Je ne sais pas. | - Je ne sais pas. | ≤ 011 | ||
| Valeur du lien de conception PMD | Je vous en prie.2*km) | ≤ 012 | ≤ 008 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Longueur d'onde de coupure de fibre λc | Nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Coupe de câble longueur d'onde λcc |
Nm | ≤ 1260 | ≤ 1260 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Résultats de l'enquête | 1310 nm | Je ne sais pas. | 9.2±0.2 | 9.2±0.2 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| 1550 nm | Je ne sais pas. | 10.4±0.6 | 10.4±0.6 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Aperture numérique (NA) | - Je ne sais pas. | - Je ne sais pas. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Étape ((moyenne de bi-directionnelle mesure) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irrégularités sur les fibres longueur et point |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Discontinuité | |||||||
| Différence de rétrécissement coefficient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Uniformité d'atténuation | dB/km | ≤ 001 | ≤ 001 | ||||
| Dimateur de noyau | Je ne sais pas. | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Diamètre du revêtement | Je ne sais pas. | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Diamètre du revêtement | Je ne sais pas. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Couche/chaffinch erreur concentrique |
Je ne sais pas. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Couche non circulaire | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Erreur de conentricité du noyau/du revêtement | Je ne sais pas. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Rayon de courbure | Je ne sais pas. | ≤ 4 | ≤ 4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
