Figure 8 Cable à fibre optique
>
|
| Lieu d'origine | Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYXTC8Y |

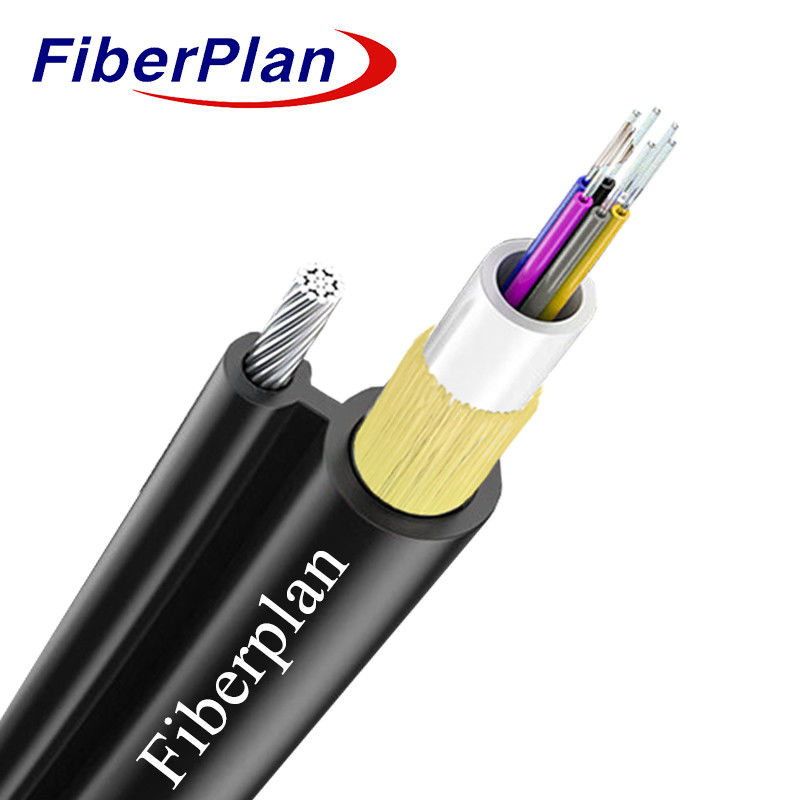

Cable à fibre optique à 12 brins GYXTC8Y avec fil d'aramide
Définition
Les fibres sont fabriquées à partir de fibres YoFC, Corning et Fiberhome.Les fibres sont logées dans un module élevé
un tube en plastique, rempli d'un composé résistant à l'eau,et entouré de Kevlar à l'intérieur de la veste extérieure.
Cette section du câble, avec les fils servant dele support, est finalisé avec une gaine de PE pour créer une figure
8 structure.
Application du projet
La présente spécification décrit les critères généraux pour un câble optique à tube central autoportant (figure 8) destiné
pour les installations aériennes et aériennes.
Caractéristiques
1 La résistance non métallique offre une résistance exceptionnelle aux interférences électromagnétiques.
2 Une conception de tube en vrac démontrée assure une performance fiable.
3 Il présente une résistance mécanique et environnementale exceptionnelle.
4 Offre une bonne souplesse et des capacités de flexion.
5 Compact, léger et facile à installer.
6 Le renforcement au kevlar améliore considérablement la résistance à la traction du câble.
7 Les fibres sont fabriquées par les fibres yofc, corning et fiberhome.
Détails de la construction du câble
| Spécification | Détails |
|---|---|
| Nombre de fibres | 1 à 12 noyaux |
| Matériau des tubes en vrac | PBT |
| Diamètre du tube en vrac | 3.0 mm ± 0,2 mm |
| Diamètre du fil d'acier autoportant | 1.6 mm |
| Diamètre global du câble | 4.0 mm × 6,0 mm |
| Poids du câble par kilomètre | 45 kg/km |
Couleur des fibres
| Nombre de fibres par tube | 8 noyaux |
|---|---|
| 1 | Le bleu |
| 2 | Orange |
| 3 | Verte |
| 4 | Brun |
| 5 | Couleur grise |
| 6 | Blanc |
| 7 | Le rouge |
| 8 | Noir |
| 9 | Jaune |
| 10 | Pourpre |
| 11 | Rose |
| 12 | Les eaux |
Caractéristiques mécaniques du câble
| Le noyau | Diamètre du câble | Le poids |
|---|---|---|
| 1 à 12 | 4.0x6.0 | 45 kg/km |
| Paramètre | Détails |
|---|---|
| Plage de température | -40°C à +70°C |
| Radius de courbure min (à long terme) | 10D (D = diamètre du câble) |
| Radius de flexion min (à court terme) | 20D (D = diamètre du câble) |
| Min résistance à la traction admissible (à long terme) | 700N |
| Min résistance à la traction admissible (à court terme) | Nombre d'étoiles |
| Température de fonctionnement | -40°C à +70°C |
| Température d'installation | -20°C à +60°C |
| Température de stockage | -40°C à +70°C |
Caractéristique des fibres
| Le style des fibres | Unité | Le numéro de série est le suivant: | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Condition | Nm | 1310 à 1550 | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance |
| Attenuation | dB/km | ≤ 0,36/0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | - Je ne sais pas. | - Je ne sais pas. |
| Dispersion | 1550 nm | - Je ne sais pas. | ≤ 18 ans | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| Dispersion | 1625 nm | - Je ne sais pas. | ≤ 22 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| Largeur de bande | 850 nm | - Je ne sais pas. | - Je ne sais pas. | ≥ 400 MHz·km | ≥ 160 MHz·km | - Je ne sais pas. |
| Largeur de bande | 1300 nm | - Je ne sais pas. | - Je ne sais pas. | ≥ 800 MHz·km | ≥ 500 MHz·km | - Je ne sais pas. |
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | ≥ 1302, ≤ 1322 | - Je ne sais pas. | - Je ne sais pas. | ≥ 1295 et ≤ 1320 |
| Pente de dispersion nulle | Nm | ≤ 0092 | ≤ 0091 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| PMD Fibre individuelle maximale | ≤ 02 | ≤ 02 | - Je ne sais pas. | - Je ne sais pas. | ≤ 011 | |
| Valeur du lien de conception PMD | Ps ((nm^2·km) | ≤ 012 | ≤ 008 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| Longueur d'onde de coupure de fibre λc | Nm | ≥ 1180 et ≤ 1330 | ≥ 1180 et ≤ 1330 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| Longueur d'onde de coupure du câble λcc | Nm | ≤ 1260 | ≤ 1260 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| Résultats de l'enquête | 1310 nm | 9.2+/-0.4 | 9.2+/-0.4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| Résultats de l'enquête | 1550 nm | 10.4 +/- 0.8 | 10.4 +/- 0.8 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| Aperture numérique (NA) | - Je ne sais pas. | - Je ne sais pas. | 0.200 plus/-0.015 | 0.275 plus/-0.015 | 0.200 plus/-0.015 | |
| Étape (moyenne de mesure bidirectionnelle) | dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 |
| Irrégularités sur la longueur et la pointe des fibres | dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 |
| Paramètre | Unité | Le numéro de série est le suivant: | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Discontinuité | dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 |
| Coefficient de rétrécissement de la différence | dB/km | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| Uniformité d'atténuation | dB/km | ≤ 001 | ≤ 001 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| Diamètre du noyau | μm | - Je ne sais pas. | - Je ne sais pas. | 50 plus 1/1.0 | 62.5+/2.5 | 50 plus 1/1.0 |
| Diamètre du revêtement | μm | 125.0+/-0. Je vous en prie.1 | 125.0+/-0. Je vous en prie.1 | 125.0+/-0. Je vous en prie.1 | 125.0+/-0. Je vous en prie.1 | 125.0+/-0. Je vous en prie.1 |
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 |
| Diamètre du revêtement | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Erreur de concentration du revêtement/du revêtement | μm | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 |
| Couche non circulaire | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 |
| Erreur de concentricité du noyau/du revêtement | μm | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 |
| Résistance à la corrosion | μm | ≤ 4 | ≤ 4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
