Figure 8 Cable à fibre optique
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYTC8S |

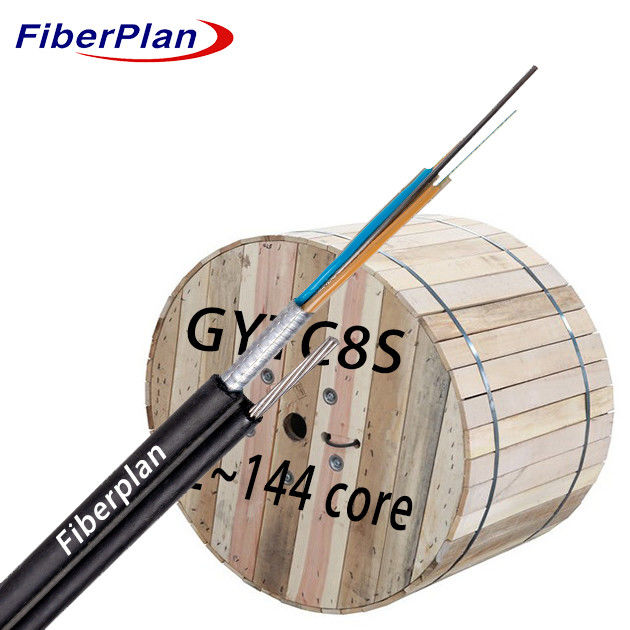

Fil d'acier en fil de fer fig. 8 câble à fibre optique ruban d'acier blindé GYTC8S
Définition
Les fibres optiques sont logées dans un tube en plastique à module élevé, rempli d'un tube imperméable à l'eau
Dans le centre du noyau, un fil d'acier fonctionne comme le membre de résistance métallique.
Les remplisseurs sont enveloppés autour de ce membre de résistance, formant un noyau de câble compact et circulaire.
Cette section du câble, ainsi que les câbles en chaîne servant
Le câble est recouvert d'une enveloppe en polyéthylène (PE), formant une structure en figure 8.
destinés à des installations aériennes autonomes.
Application du projet
1 Conçu pour des installations aériennes ou en pipeline, offrant des options de déploiement polyvalentes.
2 Spécialement conçu pour une utilisation en extérieur, garantissant une durabilité dans diverses conditions environnementales.
3 Idéal pour les communications réseau longue distance et locale, offrant des options de connectivité polyvalentes.
Caractéristiques
1 Assure une excellente résistance mécanique et une résistance à la température.
2 Il est doté d'un tube lâche robuste et résistant à l'hydrolyse pour une résistance accrue.
3 Incorpore un composé spécialisé de remplissage du tube, protégeant la fibre avec une protection critique.
Détails de la construction du câble
| Nombre de fibres | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Nombre de tubes | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibres par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Bande de remplissage | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diamètre du tube (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Épaisseur du tube en vrac (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diamètre extérieur (± 0,5 mm) | 5Un.4X8.6 - 15 ans.0 |
5Un.4X8.6 - 15 ans.0 |
5Un.4X8.6 - 15 ans.0 |
5Un.4X9.8 - 16 ans.5 |
5.4X10. Je vous en prie.8 - 17 ans.5 |
5.4X12. Je vous en prie.2 - 19 ans.0 |
5.4X14. Je vous en prie.9 - 22 ans.0 |
| Épaisseur du diamètre extérieur (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubes détachées | Matériel | PBT | Couleur | spectre standard | |||
| Blocage de l'eau système |
Matériel | Gel de remplissage / ruban adhésif hydrofuge | |||||
| Force centrale membre |
Matériel | FRP | Diamètre | 1.4 ((6-48) 2.0(72-144) Le numéro de série est le numéro de série. |
|||
| La force mentale membre |
Matériel | Fil d'acier en filets | Le type | 1.0 mm*7 | |||
| Armorée | Matériel | Ruban adhésif en aluminium | |||||
| Le Gallus | Matériel | Le PE | Taille Je ne sais pas. |
2.5*1,5 mm | |||
| Enveloppe extérieure | Matériel | Le PE | Couleur | Noir | |||
Caractéristiques mécaniques et environnementales du câble
| Résistance à la traction | À long terme (n) | Nombre d'étoiles | |||||
| À court terme | 7 000 N | ||||||
| Charge de concassage | À long terme (n) | 300N/100 mm | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10°C+60°C | ||||||
| Température de stockage | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 7 | 242 ± 7 | 242 ± 7 | |||
