Figure 8 Cable à fibre optique
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYTC8S |

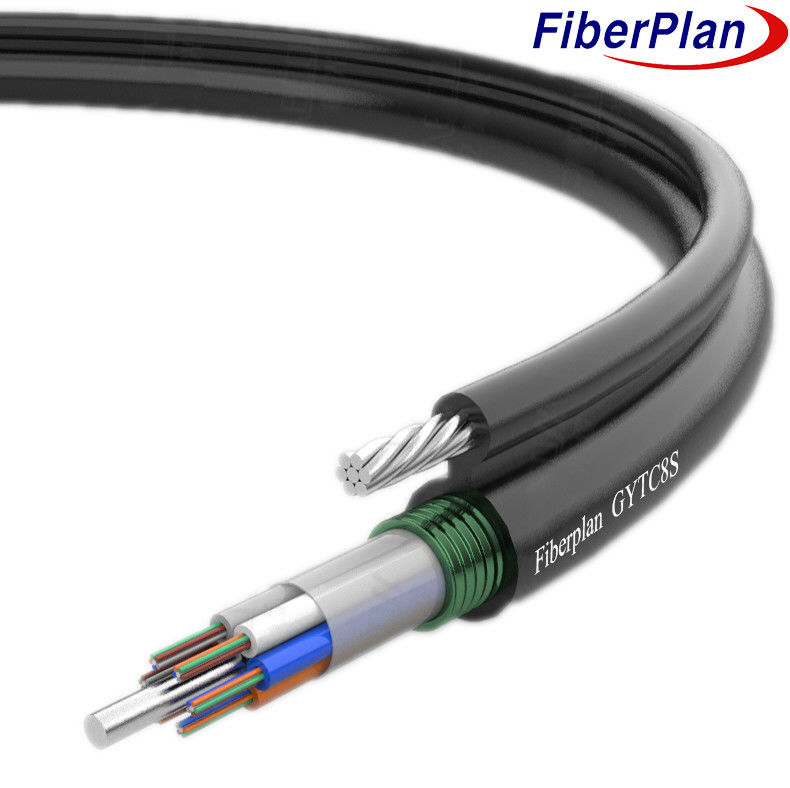

Cable optique autoportant de haute performance (figure 8)
Définition
Ce câble contient des fibres dans un tube en plastique à module élevé rempli d'un composé résistant à l'eau.
Les tubes et les charges sont enroulés autour de celui-ci, formant un câble circulaire compact.
Suite à l'application PSP autour du noyau, cette section, ainsi que les câbles de support en chaîne, est enfermée dans
une enveloppe en polyéthylène (PE), créant une structure de figure 8.
Ce câble offre des performances fiables dans de telles configurations.
Application du projet
1 Idéal pour les installations aériennes et par pipeline, adaptées à ces méthodes spécifiques.
2 Conçu pour une distribution en extérieur, assurant une résilience dans divers environnements.
3 Prend en charge à la fois les connexions longue distance et la communication réseau local, offrant une connexion polyvalente
Options de dépôt.
Caractéristiques
1 Démontre une résistance mécanique et une résistance à la température robustes.
2 La conception de tubes lâches résistants à l'hydrolyse et de haute résistance assure une durabilité.
3 Un composé spécialisé de remplissage des tubes assure une protection critique des fibres.
4 Équilibre résistance à l'écrasement avec flexibilité pour une utilisation polyvalente.
La gaine en PE protège le câble des rayons UV nocifs, ce qui améliore sa longévité.
Détails de la construction du câble
| Nombre de fibres | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Nombre de tubes | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibres par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Bande de remplissage | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diamètre du tube (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Épaisseur du tube en vrac (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diamètre extérieur (± 0,5 mm) | 5.4X8.6 à 15.0 | 5.4X8.6 à 15.0 | 5.4X8.6 à 15.0 | 5.4X9.8-16. Je vous en prie.5 | 5.4X10.8-17. Je vous en prie.5 | 5.4X12.2-19. Je vous en prie.0 | 5.4X14.9-22. Je vous en prie.0 |
| Épaisseur de l'enveloppe extérieure (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubes détachées | Matériel | PBT | Couleur | spectre standard | |||
| Blocage de l'eau système |
Matériel | Gel de remplissage / ruban adhésif hydrofuge | |||||
| Force centrale membre |
Matériel | FRP | Diamètre | 1.4 ((6-48) 2.0(72-144) Le numéro de série est le numéro de série. |
|||
| La force mentale membre |
Matériel | Fil d'acier en filets | Le type | 1.0 mm*7 | |||
| Armorée | Matériel | Ruban adhésif en aluminium | |||||
| Le Gallus | Matériel | Le PE | Taille (hauteur*poids) |
2.5*1,5 mm | |||
| Enveloppe extérieure | Matériel | Le PE | Couleur | Noir | |||
Caractéristiques mécaniques et environnementales du câble
| Résistance à la traction | À long terme (n) | Nombre d'étoiles | |||||
| À court terme | 7 000 N | ||||||
| Charge de concassage | À long terme (n) | 300N/100 mm | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10°C+60°C | ||||||
| Température de stockage | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.8 | 125 ± 0.8 | 125 ± 0.8 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
