Figure 8 Cable à fibre optique
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYXTC8Y |

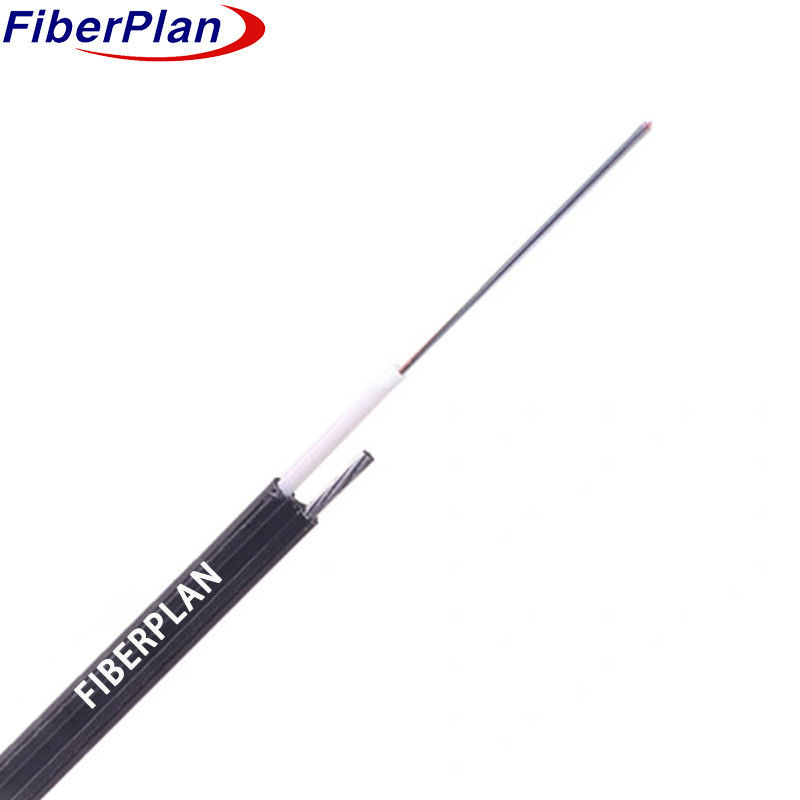

Figure 8 Cable aérien à fibre optique léger et résistant
Définition
Cette configuration de câble comporte des fibres nichées dans un tube lâche fabriqué à partir de plastique à haut module, généreusement
Accompagné de fils de support, cet ensemble de câbles est finalisé avec
une enveloppe en PE, ayant une structure de la figure 8.
Application du projet
1 Conçu pour une utilisation en extérieur, assurant une résilience dans divers environnements.
2 Spécialement conçus pour les méthodes d'installation aérienne et de pose de pipelines.
3 Idéal pour faciliter les besoins de communication de réseau à longue distance et de réseau local.
Caractéristique
* Efficacité démontrée grâce à une conception éprouvée de tube lâche.
* Résistance non métallique offrant des capacités anti-électromagnétiques exceptionnelles.
* Il possède des caractéristiques mécaniques et environnementales impressionnantes.
* Flexible et capable de se plier tout en conservant de bonnes performances.
* Avec un petit diamètre extérieur, il est léger et facile à installer.
Détails de la construction du câble
| Nombre de fibres | 2F à 24F | ||||||
|---|---|---|---|---|---|---|---|
| Tuyaux lâches | Matériel | PBT | Diamètre | 2.8 mm | |||
| Remplissage de tubes | Le matériel | Composé de remplissage | |||||
| Système de blocage de l'eau | Matériel | Ruban adhésif à l' eau / gel de remplissage | |||||
| Membre de la force mentale | Le matériel | Fil métallique | Taille | 1.4 mm | |||
| Le Gallus | Le matériel | Le PE | Taille Je ne sais pas. |
1.5 mm*1.0 mm | |||
| Enveloppe extérieure | Matériel | Le PE | Couleur | noir | |||
| Diamètre | 3.8*6.5-12 (± 0,5) mm |
Épaisseur | 10,6 ± 0,05 mm | ||||
Caractéristiques mécaniques et environnementales du câble
| Résistance à la traction | À long terme | 600N | |||||
| À court terme | N °C: | ||||||
| Charge de concassage | À long terme | 300N/100 mm | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10°C+60°C | ||||||
| Température de stockage | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.3 | 125 ± 0.5 | 125 ± 0.3 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
