Câble optique extérieur de fibre
>
|
| Lieu d'origine | Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYTC8S |

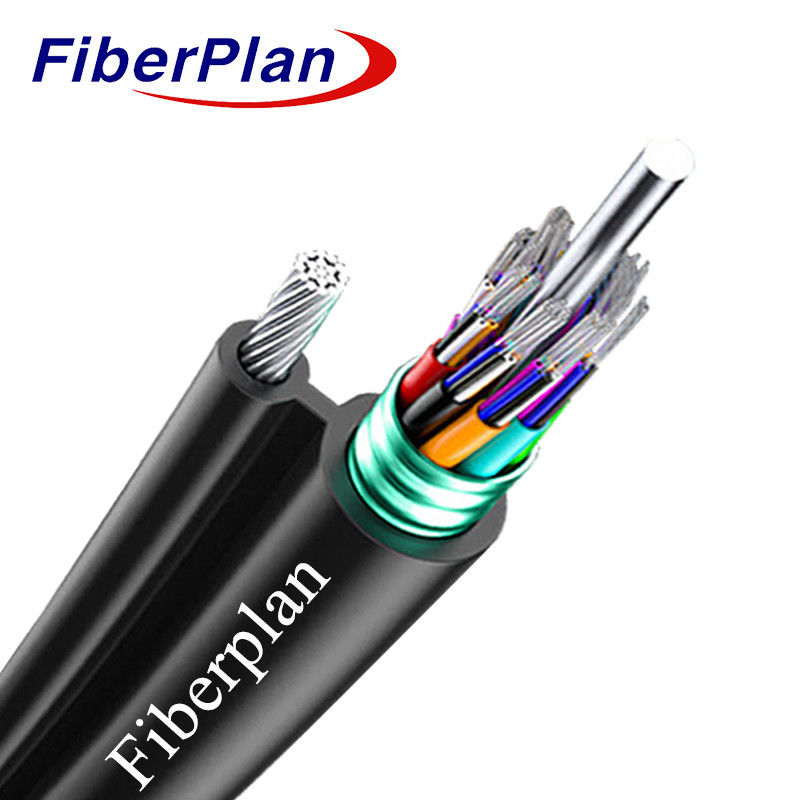

GYTC8S câble à fibre optique blindé extérieur Figure 8
Définition
Les fibres de 250 μm sont enfermées dans des tubes en plastique en vrac à haut module remplis d'un
Ces tubes sont enveloppés dans un revêtement en acier inoxydable, ce qui assure leur compacité et leur étanchéité longitudinale.
Ils sont recouverts d'un enveloppe en polyéthylène, avec des fils de support.
(PE), formant une structure de la figure 8.
Application du projet
1 Distribution extérieure, assurant une durabilité dans divers environnements.
2 Méthodes d'installation polyvalentes comme les installations aériennes ou la pose de pipelines.
3 Faciliter les besoins de communication des réseaux à longue distance et locaux.
Caractéristiques
1 La résistance non métallique offre d'excellentes capacités anti-électromagnétiques.
2 La conception du tube en vrac assure une performance optimale.
3 Il présente une résistance mécanique et environnementale exceptionnelle.
4 Fait preuve d'une bonne souplesse et de sa capacité de pliage.
5 Il est doté d'un petit diamètre extérieur, d'une construction légère, ce qui facilite l'installation.
6 Le noyau du câble est entièrement rempli pour une protection maximale.
7 Le ruban adhésif en aluminium agit comme une barrière à l'humidité, ce qui améliore la durabilité.
Détails de la construction du câble
| Nombre de fibres | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Nombre de tubes | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibres par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Bande de remplissage | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Diamètre du tube (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Épaisseur du tube en vrac (± 0,05 mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Diamètre extérieur (± 0,5 mm) | 5Un.4X8.6 - 15 ans.0 |
5Un.4X8.6 - 15 ans.0 |
5Un.4X8.6 - 15 ans.0 |
5Un.4X9.8 - 16 ans.5 |
5.4X10. Je vous en prie.8 - 17 ans.5 |
5.4X12. Je vous en prie.2 - 19 ans.0 |
5.4X14. Je vous en prie.9 - 22 ans.0 |
| Épaisseur du diamètre extérieur (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubes détachées | Matériel | PBT | Couleur | spectre standard | |||
| Blocage de l'eau système |
Matériel | Gel de remplissage / ruban adhésif hydrofuge | |||||
| Force centrale membre |
Matériel | FRP | Diamètre | 1.4 ((6-48) 2.0(72-144) Le numéro de série est le numéro de série. |
|||
| La force mentale membre |
Matériel | Fil d'acier en filets | Le type | 1.0 mm*7 | |||
| Armorée | Matériel | Ruban adhésif en aluminium | |||||
| Le Gallus | Matériel | Le PE | Taille Je ne sais pas. |
2.5*1,5 mm | |||
| Enveloppe extérieure | Matériel | Le PE | Couleur | Noir | |||
Caractéristiques mécaniques et environnementales du câble
| Résistance à la traction | À long terme (n) | Nombre d'étoiles | |||||
| À court terme | 7 000 N | ||||||
| Charge de concassage | À long terme (n) | 300N/100 mm | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10°C+60°C | ||||||
| Température de stockage | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 7 | 242 ± 7 | 242 ± 7 | |||
