Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYTA53 |
Cable optique extérieur double blindé à double enveloppe GYTA53
Définition
La construction du câble implique des fibres placées dans un tube en plastique en vrac à haut module rempli d'un
Un fil d'acier, parfois recouvert de polyéthylène pour les câbles à forte teneur en fibres, agit comme le fil métallique
Les tubes et les charges sont enroulés autour du composant de résistance pour former un compact,
Ce noyau est rempli d'un composé de protection contre l'entrée d'eau, suivi de l'application de la
Enfin, une PSP est appliquée longitudinalement sur la gaine intérieure, complétant ainsi le processus de fabrication.
câble avec enveloppe extérieure en PE.
Application du projet
* Adapté à la distribution en extérieur: spécialement conçu pour une utilisation en extérieur, ce câble est conçu pour résister
les défis environnementaux et assurer une performance fiable dans les scénarios de distribution extérieure.
* Convient pour l'installation aérienne, par conduit et directement enterrée: polyvalent dans son application, le câble est bien adapté pour
différentes méthodes d'installation, y compris le déploiement aérien, l'installation de conduits et l'enterrement direct, offrant une flexibilité
dans la planification des infrastructures.
* Idéal pour les réseaux de communication longue distance et locale:
Le câble est conçu pour répondre aux exigences des deux scénarios, en assurant que les
transmission efficace et efficiente des données sur différentes distances.
Caractéristique
* Performance mécanique et température robuste: affiche des performances fiables sous diverses conditions mécaniques
délicieuxles contraintes et les conditions de température.
* Tubes en vrac résistantes à l'hydrolyse: Les tubes en vrac, dotés de propriétés de haute résistance, sont
résistant à l'hydrolyse, assurant une durabilité prolongée du câble.
* Composé spécial de remplissage de tubes pour la protection des fibres: utilise un composé de remplissage spécialisé au sein de la
Le tube fournit une protection critique aux fibres optiques.
* Résistance à l'écrasement et souplesse: conçu pour résister aux forces d'écrasement tout en conservant sa souplesse,
permettant une installation polyvalente*.
* Mesures de conception étanches:
Un élément de résistance centrale: le fil d'acier sert d'élément de résistance centrale.
B Remplissage du noyau du câble: le remplissage à 100% du noyau du câble avec un composé de remplissage améliore l'intégrité étanche.
C barrière à l'humidité APL: l'application d'un polyéthylène d'aluminium laminé (APL) sert d'humidité
une barrière.
D Protection contre l'humidité: l'application longitudinale de polyéthylène (PSP) améliore la protection contre l'humidité.
E Matériau hydrofuge: intègre des matériaux hydrofuge pour assurer une protection supplémentaire contre l'eau
- Une entrée.

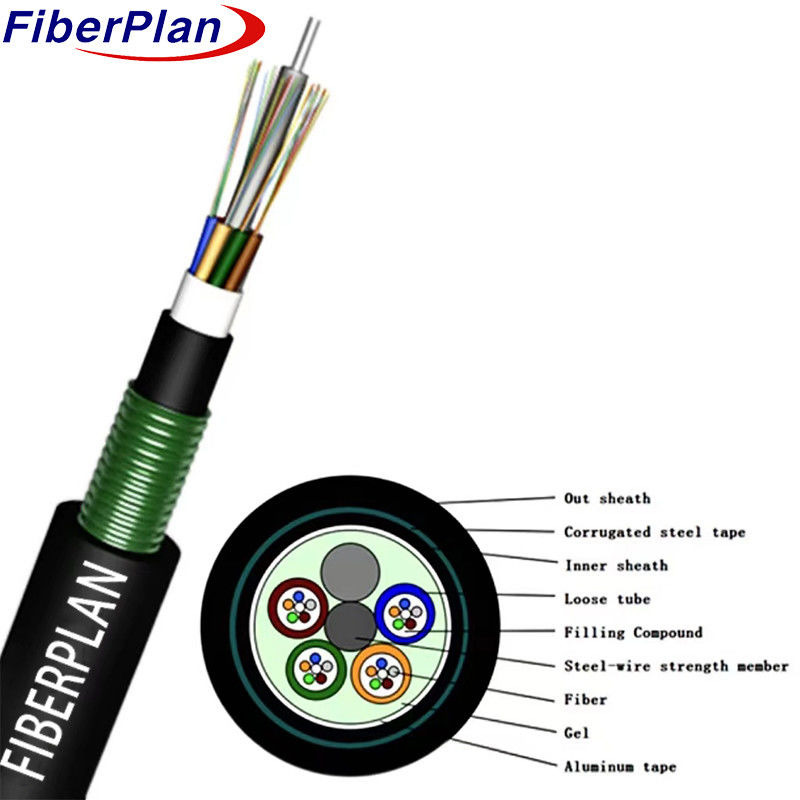

Détails de la construction du câble
| Nombre de fibres | 12 à 144 noyau | |||||||
| Corde à remplir | 4-0! | |||||||
| Barrière d'humidité | Système de blocage des eaux | |||||||
| Membre de la force centrale | le matériel | Fil d'acier/FRP | ||||||
| taille | 1.3 mm | |||||||
| Remplissage de tubes | Composé de remplissage de tubes | |||||||
| Enveloppe intérieure | le matériel | PE/HDPE | ||||||
| diamètre | 2.0 mm | |||||||
| Tubes détachées | le matériel | PBT | ||||||
| diamètre | F2.2 (extérieur/intérieur) | |||||||
| Armorés à l'intérieur | le matériel | Ruban adhésif en aluminium | ||||||
| Armorés extérieurs | le matériel | Ruban adhésif en acier ondulé | ||||||
| Enveloppe extérieure | le matériel | PE/HDPE | ||||||
| diamètre | 10,7 ± 0,1 mm | |||||||
Couleur des fibres
| Nombre de fibres8 noyauxpar tube | 1 | 2 | 3 | 4 | 5 | 6 |
| Le bleu | Orange | Verte | Brun | Couleur grise | Blanc | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Le rouge | Noir | Jaune | Pourpre | Rose | Les eaux | |
| La couleur 13~24 sera marquée avec un traceur noir. | ||||||
Caractéristiques mécaniques du câble
| le noyau | Diamètre du câble | le poids | |||||
| 24 à 42 cœurs | 140,0 ± 0,4 mm | 150 ± 4 kg/km | |||||
| 48 noyaux | 140,0 ± 0,4 mm | 200 ± 4 kg/km | |||||
| 60 cœurs | 140,0 ± 0,4 mm | 205 ± 4 kg/km | |||||
| 72 cœurs | 15.5 ± 0,4 mm | 210 ± 4 kg/km | |||||
| 96 cœurs | 17.1 ± 0,4 mm | Pour les véhicules à moteur: | |||||
| 144 noyaux | 20.3 ± 0,4 mm | 310 ± 4 kg/km | |||||
| Radius de flexion min ((mm) | À long terme | 10D | |||||
| Radius de flexion min ((mm) | À court terme | 20D | |||||
| Résistance à la traction minimale autorisée ((N) | À long terme | 3000 | |||||
| Résistance à la traction minimale autorisée ((N) | À court terme | 4000 | |||||
| Min. Charge de concassage admissible (N/100 mm) | À long terme | 1000 | |||||
| Min. Charge de concassage admissible (N/100 mm) | à court terme | 3000 | |||||
| Température de fonctionnement (°C) | -40 ~ +70 | ||||||
| Température d'installation ((°C) | -15 ~ +60 | ||||||
Caractéristique des fibres
| Le style des fibres | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condition | Nm | 1310 à 1550 | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |
| l'atténuation | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 ou 0.23 | 0.34/0.22 | 3.0/1. Je vous en prie.0 | - Je ne sais pas. | - Je ne sais pas. | |||
| Dépression | 1550 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 18 ans | - Je ne sais pas. | - Je ne sais pas. | Dépression |
| 1625 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 22 | - Je ne sais pas. | - Je ne sais pas. | ||
| Largeur de bande | 850 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥ 400 | ¥160 | Largeur de bande |
| 1300 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥800 | ¥ 500 | ||
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | ¥1302, ≤ 1322 |
- Je ne sais pas. | - Je ne sais pas. | ¥ 1295, ≤ 1320 |
|
| Pente de dépression nulle | Nm | ≤ 0092 | ≤ 0091 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| PMD Fibre individuelle maximale | ≤ 02 | ≤ 02 | - Je ne sais pas. | - Je ne sais pas. | ≤ 011 | ||
| Valeur du lien de conception PMD | Je vous en prie.2*km) | ≤ 012 | ≤ 008 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Longueur d'onde de coupure de fibre λc | Nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Coupe de câble longueur d'onde λcc |
Nm | ≤ 1260 | ≤ 1260 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Résultats de l'enquête | 1310 nm | Je ne sais pas. | 9.2 ± 0.4 | 9.2 ± 0.4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| 1550 nm | Je ne sais pas. | 100,4 ± 0.8 | 100,4 ± 0.8 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Numériques L'ouverture (NA) |
- Je ne sais pas. | - Je ne sais pas. | 0.200 ± 0.015 | 0.275 ± 0. 015 |
0.200 ± 0 .015 |
||
| Étape ((moyenne de bi-directionnelle mesure) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irrégularités sur les fibres longueur et point |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Discontinuité | |||||||
| Différence de rétrécissement coefficient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Uniformité d'atténuation | dB/km | ≤ 001 | ≤ 001 | ||||
| Dimateur de noyau | Je ne sais pas. | 50 à 1.0 | 62.5 ± 2.5 | 50 à 1.0 | |||
| Diamètre du revêtement | Je ne sais pas. | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | |
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Diamètre du revêtement | Je ne sais pas. | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | |
| Couche/chaffinch erreur concentrique |
Je ne sais pas. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Couche non circulaire | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Erreur de conentricité du noyau/du revêtement | Je ne sais pas. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Rayon de courbure | Je ne sais pas. | ≤ 4 | ≤ 4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
