| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYFTA53 |
Vêtement à deux roues blindé extérieur anti-rongeurs GYFTA53

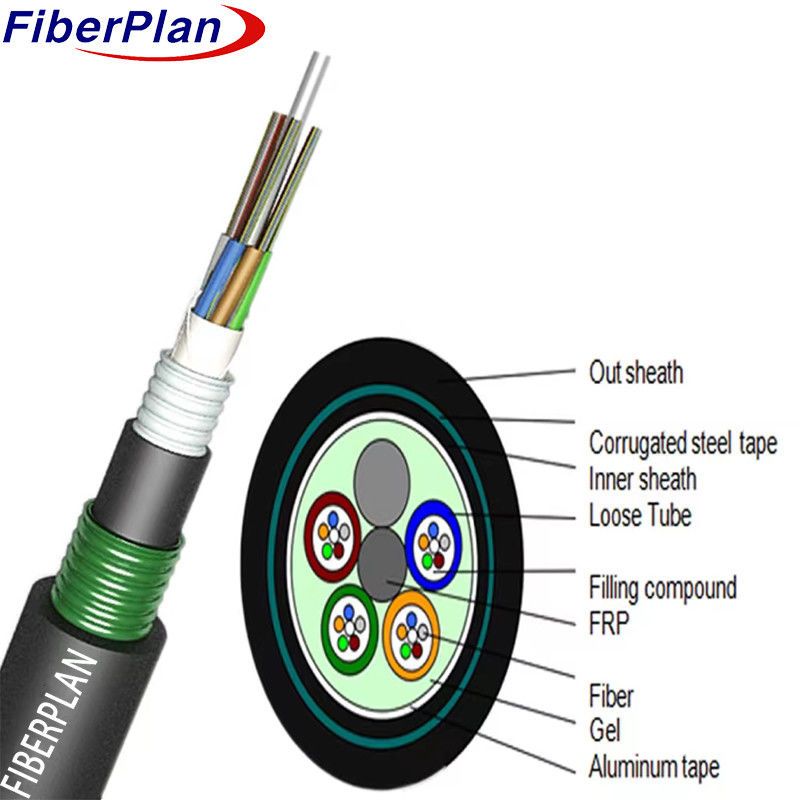

Définition
La construction du câble consiste à placer des fibres de 250 μm dans un tube lâche en plastique à haut module, rempli
avec un composé résistant à l'eau. Un élément de résistance non métallique (FRP) est situé dans le noyau, et des tubes
sont enroulés autour pour former un noyau de câble circulaire compact.
Le noyau du câble est alors recouvert d'une fine enveloppe intérieure en PE, et le PSP est
Enfin, le câble est complété par une enveloppe extérieure en PE pour une protection globale.
Application du projet
* Adoptée pour la distribution en extérieur et l'enterrement direct, ce qui la rend adaptée à l'installation en extérieur.
* Adoptée pour les systèmes de transmission d'énergie par tronc, ce qui la rend bien adaptée à une alimentation efficace sur de longues distances
La transmission.
* Utilisé dans les réseaux d'accès et les réseaux locaux dans les endroits où l'interférence électromagnétique est élevée, fournissant des
connectivité dans des environnements électromagnétiques difficiles.
Caractéristique
* Bonne performance mécanique et à température, assurant un fonctionnement fiable dans diverses conditions.
* Un composé spécial de remplissage des tubes assure une protection critique de la fibre, améliorant ainsi sa durabilité.
* Résistance à l'écrasement et souplesse, ce qui donne au câble la capacité de résister à la pression extérieure et à la pression
s'adapter à différents scénarios d'installation.
* Le PSP (Laminat de polyéthylène) améliore les capacités d'étanchéité, protégeant le câble de l'eau
l'entrée et le maintien de l'intégrité des performances.
Détails de la structure
| Nombre de fibres | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Nombre de tubes | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibres par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Bande de remplissage | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diamètre du tube en vrac (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diamètre intérieur de la gaine (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diamètre extérieur (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Épaisseur du diamètre extérieur (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
| Barre de remplissage | Matériel | PP | Couleur | Noir | |||
| Remplissage du tube | Matériel | Composé de remplissage | |||||
| Membre de la force centrale | Matériel | FRP | Diamètre | 2.0 mm | |||
| Système de blocage de l'eau | Matériel | Ruban adhésif à l' eau / gel de remplissage | |||||
| Cordon déchiré | Quantité utilisée | 2 pièces | Couleur | Blanc | |||
| Enveloppe intérieure | Matériel | Le PE | Couleur | Noir | |||
| Armorée | Matériel | Ruban adhésif en acier ondulé | |||||
| Enveloppe extérieure | Matériel | Le PE | Couleur | Noir | |||
Performance mécanique et environnementale
| Résistance à la traction | À long terme (n) | Nombre d'émissions | |||||
| À court terme | Nombre d'étoiles | ||||||
| Charge de concassage | À long terme | Nombre d'écoulement | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10°C+60°C | ||||||
| Température de stockage | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
