Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYFTA53 |
8 12 24F SM MM G652D Cable extérieur à enterrement direct GYFTA53
Définition
Les fibres, chacune de 250 μm, sont placées dans un tube lâche en plastique à haut module, rempli d'un liquide liquide.
Un FRP (Fibre Reinforced Plastic) sert de composant de résistance non métallique au niveau de la
Ces tubes, avec des charges, sont enroulés autour du membre de résistance, formant un bloc compact et circulaire.
Pour protéger contre la pénétration d'eau, un laminat de polyéthylène d'aluminium (APL) est appliqué autour de la base du câble.
un noyau de câble, suivi d'une fine enveloppe intérieure en PE; la résistance à la traction est renforcée par une couche de fil kevlar, et
après application longitudinale de PSP (polyéthylène-polyéthylène enchaîné), le câble est complété par une membrane extérieure en PE
Une gaine.
Application du projet
* Adoptée pour la distribution en extérieur et l' enterrement direct: conçue pour être utilisée en extérieur et l' enterrement direct
les applications, assurant une durabilité et des performances fiables dans des conditions environnementales variées.
*Adapté au système de transmission d'énergie par tronc: adapté aux systèmes de transmission d'énergie par tronc, en fournissant:
une transmission de puissance efficace et fiable sur de plus longues distances.
*Réseau d'accès et réseau local dans les endroits où l'interférence électromagnétique est élevée: idéal pour une utilisation dans les accès
les réseaux et les réseaux locaux situés dans des environnements d'interférence électromagnétique élevée, assurant une
connectivité résistante aux interférences.
Caractéristique
* Bonne performance mécanique et à température: présente une excellente résistance mécanique et une excellente température
résistance, assurant une performance fiable dans diverses conditions.
* Composé spécial de remplissage de tubes assurant une protection critique des fibres: utilise un composé spécialisé de remplissage de tubes
Les fibres doivent être protégées de manière essentielle, en améliorant leur durabilité et leur longévité.
* Résistance à l'écrasement et souplesse: conçu avec une résistance et une souplesse à l'écrasement, permettant l'installation dans
des environnements difficiles tout en maintenant l'intégrité structurelle.
* PSP améliorant la résistance à l'humidité: l'inclusion de PSP (polyéthylène stratifié en polyéthylène) améliore la résistance à l'humidité.
Les propriétés résistantes à l'humidité protègent davantage le câble contre les facteurs environnementaux.

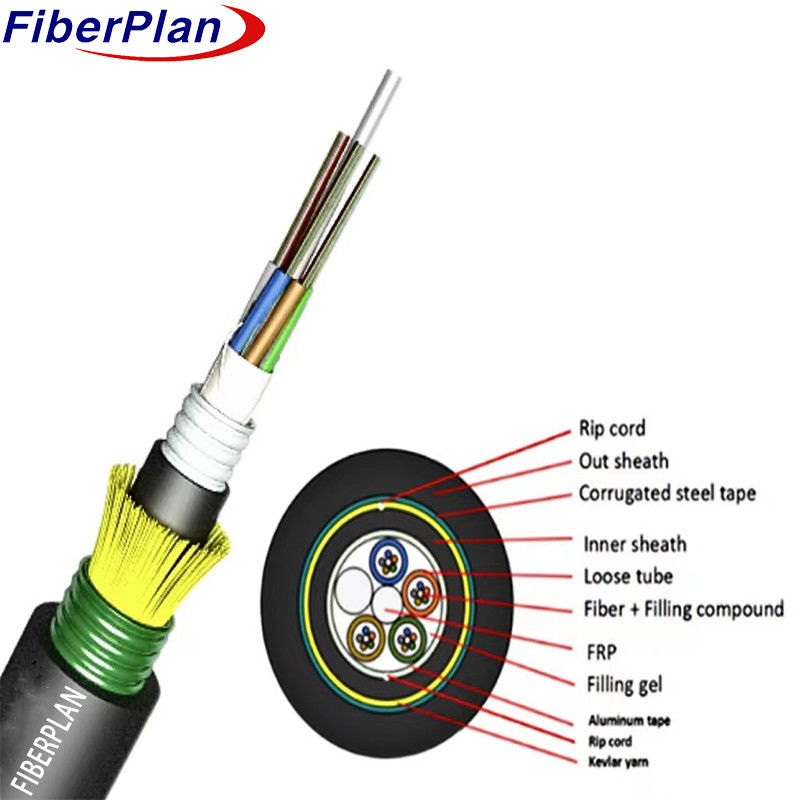

Détails de la structure
| Nombre de fibres | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Nombre de tubes | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibres par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Bande de remplissage | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diamètre du tube en vrac (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diamètre intérieur de la gaine (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diamètre extérieur (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Épaisseur du diamètre extérieur (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
| Barre de remplissage | Matériel | PP | Couleur | Noir | |||
| Remplissage du tube | Matériel | Composé de remplissage | |||||
| Membre de la force centrale | Matériel | FRP | Diamètre | 2.0 mm | |||
| Système de blocage de l'eau | Matériel | Ruban adhésif à l' eau / gel de remplissage | |||||
| Cordon déchiré | Quantité utilisée | 2 pièces | Couleur | Blanc | |||
| Enveloppe intérieure | Matériel | Le PE | Couleur | Noir | |||
| Armorée | Matériel | Ruban adhésif en acier ondulé | |||||
| Enveloppe extérieure | Matériel | Le PE | Couleur | Noir | |||
Performance mécanique et environnementale
| Résistance à la traction | À long terme (n) | Nombre d'émissions | |||||
| À court terme | Nombre d'étoiles | ||||||
| Charge de concassage | À long terme | Nombre d'écoulement | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10°C+60°C | ||||||
| Température de stockage | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
