Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYTS |

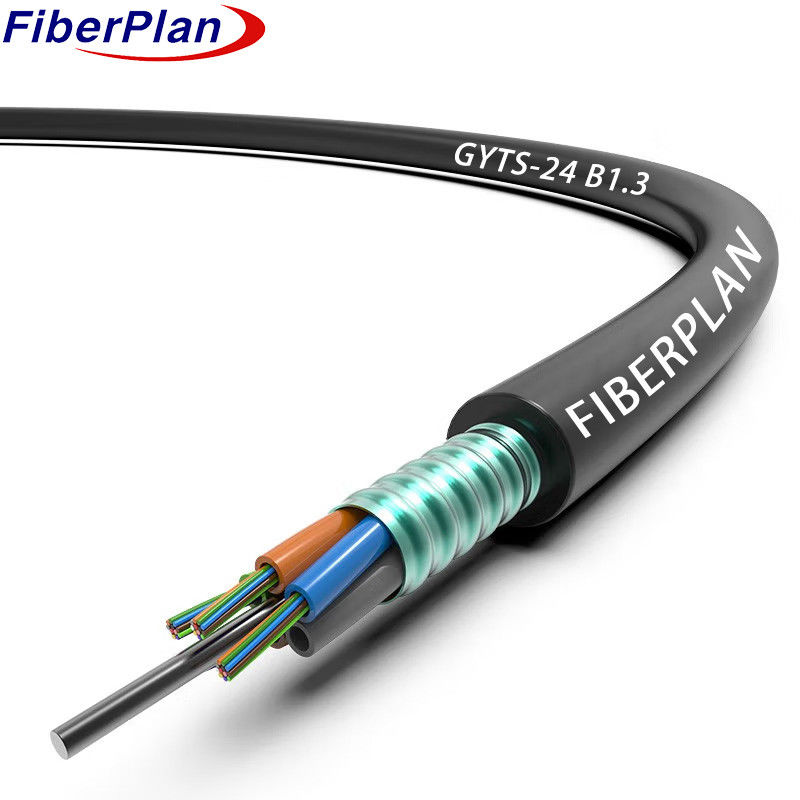

GYTS câble blindé en fibre optique extérieur anti-rongeur
Définition
La structure du câble est constituée de fibres logées dans un tube en plastique en vrac à haut module rempli d'un
Un fil d'acier, parfois recouvert de polyéthylène pour les câbles à forte teneur en fibres, agit comme le
Les tubes et les charges sont enroulés autour de ce noyau, formant une forme circulaire compacte.
Le PSP appliqué longitudinalement protège le noyau du câble, fortifié avec le composé de remplissage pour la protection contre l'eau.
Enfin, une enveloppe PE complète la construction du câble.
Application du projet
1 Adaptation à la distribution en extérieur: ce câble est spécialement conçu pour une utilisation en extérieur, ce qui assure sa résistance à l'usure.
La résistance et la durabilité à diverses conditions environnementales.
2 Installation polyvalente: adapté aux installations aériennes et aux méthodes de pose de pipelines, offrant une flexibilité de déploiement
pour répondre aux différents besoins en infrastructures.
3 Large couverture réseau: idéal pour les connexions longue distance et les communications réseau local,
Les besoins en réseau varient selon les échelles.
Caractéristique
1 Robuste résistance mécanique et thermique: affiche des performances louables sous contrainte mécanique
et des conditions de température variables.
2 Conception durable et résistante: disposant d'un tube en vrac à haute résistance, imperméable à l'hydrolyse, fortifié
par un composé spécialisé de remplissage de tubes pour la protection des fibres.
3 Résistance à l'écrasement et souplesse: assure la durabilité contre la compression tout en conservant la souplesse pour la
L'installation et l'adaptation de ces équipements.
4 Protection UV avec enveloppe PE: La enveloppe PE protège le câble des rayonnements ultraviolets, renforçant ainsi son
la longévité en extérieur.
5 Mesures étanches: intègre plusieurs stratégies, y compris un fil d'acier central pour la résistance, le remplissage du tube
composé, 100% de remplissage du noyau du câble, et PSP pour une protection contre l'humidité améliorée, assurant une conception étanche.
Détails de la construction du câble
| Nombre de fibres | 2 ~ 144 noyaux | |||||||
| Barrière d'humidité | Système de blocage des eaux | |||||||
| Membre de la force centrale | Matériel | Fil d'acier/FRP/FRP avec revêtement PE | ||||||
| taille | 1.5 mm à 2.0 mm | |||||||
| Tubes détachées | le matériel | PBT | ||||||
| diamètre | F2.2 (extérieur/intérieur) | |||||||
| Remplissage de tubes | Composés de remplissage de tubes | |||||||
| Armorage | Matériel | Ruban adhésif en acier ondulé | ||||||
| Enveloppe extérieure | le matériel | PE,HDPE | ||||||
| diamètre | 10,70 ± 0,2 mm | |||||||
Couleur des fibres
| Nombre de fibres par tubes à 8 cœurs |
1 | 2 | 3 | 4 | 5 | 6 |
| Le bleu | Orange | Verte | Brun | Couleur grise | Blanc | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Le rouge | Noir | Jaune | Pourpre | Rose | Les eaux | |
| La couleur 13~24 sera marquée avec un traceur noir. | ||||||
Caractéristiques mécaniques du câble
| le noyau | Diamètre du câble | le poids | |||||
| 2 cœurs à 60 cœurs | 100,0 ± 0,3 mm | 115 ± 5 kg/km | |||||
| 72 noyaux | 10.5 ± 0,3 mm | 120 ± 5 kg/km | |||||
| 96 noyaux | 12.5 ± 0,3 mm | 180 ± 5 kg/km | |||||
| 144 noyaux | 14.5 ± 0,3 mm | 245 ± 5 kg/km | |||||
| Radius de flexion min ((mm) | À long terme | 10D | |||||
| Mines à courber Rayon (mm) |
À court terme | 20D | |||||
| Min autorisé Résistance à la traction ((N) |
À long terme | 600 | |||||
| Min autorisé Résistance à la traction ((N) |
À court terme | 1500 | |||||
| La charge de concassage (N/100 mm) | À long terme | 300 | |||||
| La charge de concassage (N/100 mm) | à court terme | 1000 | |||||
| Opération température (°C) |
-40 plus 70 | ||||||
| Installation température ((°C) |
-20 plus 60 | ||||||
Caractéristique des fibres
| Le style des fibres | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condition | Nm | 1310 à 1550 | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |
| l'atténuation | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 ou 0.23 | 0.34/0.22 | 3.0/1. Je vous en prie.0 | - Je ne sais pas. | - Je ne sais pas. | |||
| Dépression | 1550 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 18 ans | - Je ne sais pas. | - Je ne sais pas. | Dépression |
| 1625 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 22 | - Je ne sais pas. | - Je ne sais pas. | ||
| Largeur de bande | 850 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥ 400 | ¥160 | Largeur de bande |
| 1300 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥800 | ¥ 500 | ||
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | ¥1302, ≤ 1322 |
- Je ne sais pas. | - Je ne sais pas. | ¥ 1295, ≤ 1320 |
|
| Pente de dépression nulle | Nm | ≤ 0092 | ≤ 0091 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| PMD Fibre individuelle maximale | ≤ 02 | ≤ 02 | - Je ne sais pas. | - Je ne sais pas. | ≤ 011 | ||
| Valeur du lien de conception PMD | Je vous en prie.2*km) | ≤ 012 | ≤ 008 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Longueur d'onde de coupure de fibre λc | Nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Coupe de câble longueur d'onde λcc |
Nm | ≤ 1260 | ≤ 1260 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Résultats de l'enquête | 1310 nm | Je ne sais pas. | 9.2+/-0.4 | 9.2+/-0.4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| 1550 nm | Je ne sais pas. | 10.4 +/- 0.8 | 10.4 +/- 0.8 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Numériques L'ouverture (NA) |
- Je ne sais pas. | - Je ne sais pas. | 0.200+/ - Je ne sais pas.015 |
0.275 plus/-0. 015 |
0.200+/-0 .015 |
||
| Étape ((moyenne de bi-directionnelle mesure) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irrégularités sur les fibres longueur et point |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Discontinuité | |||||||
| Différence de rétrécissement coefficient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Uniformité d'atténuation | dB/km | ≤ 001 | ≤ 001 | ||||
| Dimateur de noyau | Je ne sais pas. | 50 plus 1/1.0 | 62.5+/2.5 | 50 plus 1/1.0 | |||
| Diamètre du revêtement | Je ne sais pas. | 125.0+/-0. Je vous en prie.1 | 125.0+/-0. Je vous en prie.1 | 125.0+/-0. Je vous en prie.1 | 125.0+/-0. Je vous en prie.1 | 125.0+/-0. Je vous en prie.1 | |
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Diamètre du revêtement | Je ne sais pas. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Couche/chaffinch erreur concentrique |
Je ne sais pas. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Couche non circulaire | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Erreur de conentricité du noyau/du revêtement | Je ne sais pas. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Rayon de courbure | Je ne sais pas. | ≤ 4 | ≤ 4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
