Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYXTC8Y |

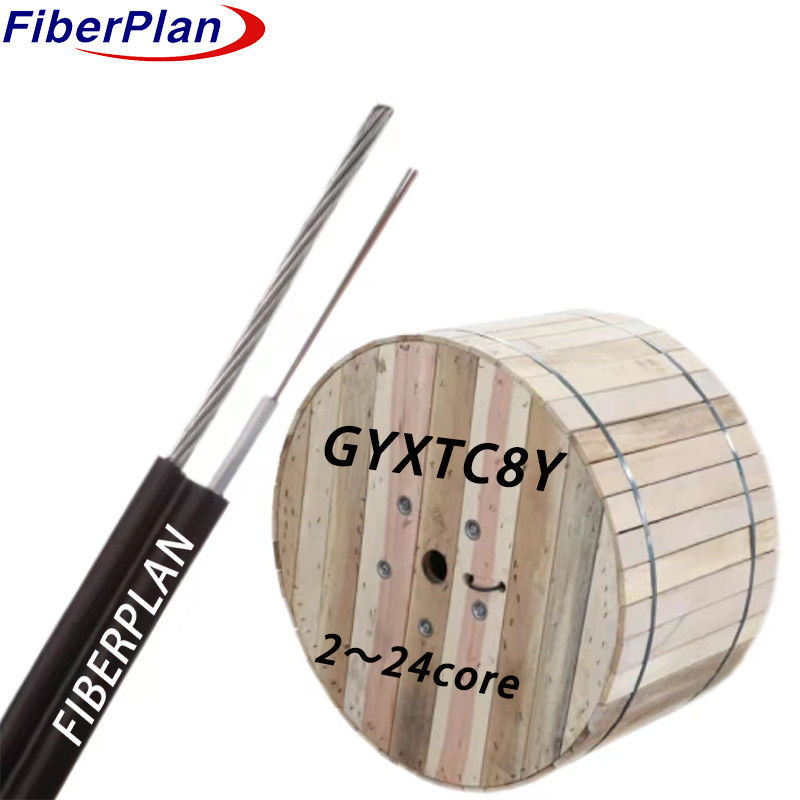

GYXTC8Y câble aérien en fibre optique avec conception centrale de tube lâche
Définition
Le câble comprend des fibres logées dans un tube en plastique en vrac à haut module, rempli d'un composant résistant à l'eau.
Accompagné de fils de support, cet ensemble est enfermé dans une gaine PE, formant une structure de la figure 8.
Application du projet
1 Conçu pour une utilisation en extérieur, assurant une durabilité.
2 Compatible avec les méthodes d'installation aérienne et par pipeline.
3 Idéal pour les communications à longue distance et les réseaux locaux.
Caractéristique
1 Des performances démontrées avec la conception éprouvée du tube lâche.
2 La résistance non métallique garantit une capacité anti-électromagnétique exceptionnelle.
3 Remarquable résistance mécanique et environnementale.
4 Offre une excellente souplesse et des performances de flexion.
5 Légère avec un petit diamètre extérieur, facilitant l'installation.
Détails de la construction du câble
| Nombre de fibres | 2F à 24F | ||||||
|---|---|---|---|---|---|---|---|
| Tuyaux lâches | Matériel | PBT | Diamètre | 2.8 mm | |||
| Remplissage de tubes | Le matériel | Composé de remplissage | |||||
| Système de blocage de l'eau | Matériel | Ruban adhésif à l' eau / gel de remplissage | |||||
| Membre de la force mentale | Le matériel | Fil métallique | Taille | 1.4 mm | |||
| Le Gallus | Le matériel | Le PE | Taille Je ne sais pas. |
1.5 mm*1.0 mm | |||
| Enveloppe extérieure | Matériel | Le PE | Couleur | noir | |||
| Diamètre | 3.8*6.5-12 (± 0,5) mm |
Épaisseur | 10,6 ± 0,05 mm | ||||
Caractéristiques mécaniques et environnementales du câble
| Résistance à la traction | À long terme | 600N | |||||
| À court terme | N °C: | ||||||
| Charge de concassage | À long terme | 300N/100 mm | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10°C+60°C | ||||||
| Température de stockage | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.3 | 125 ± 0.5 | 125 ± 0.3 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
