Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | La Suisse |

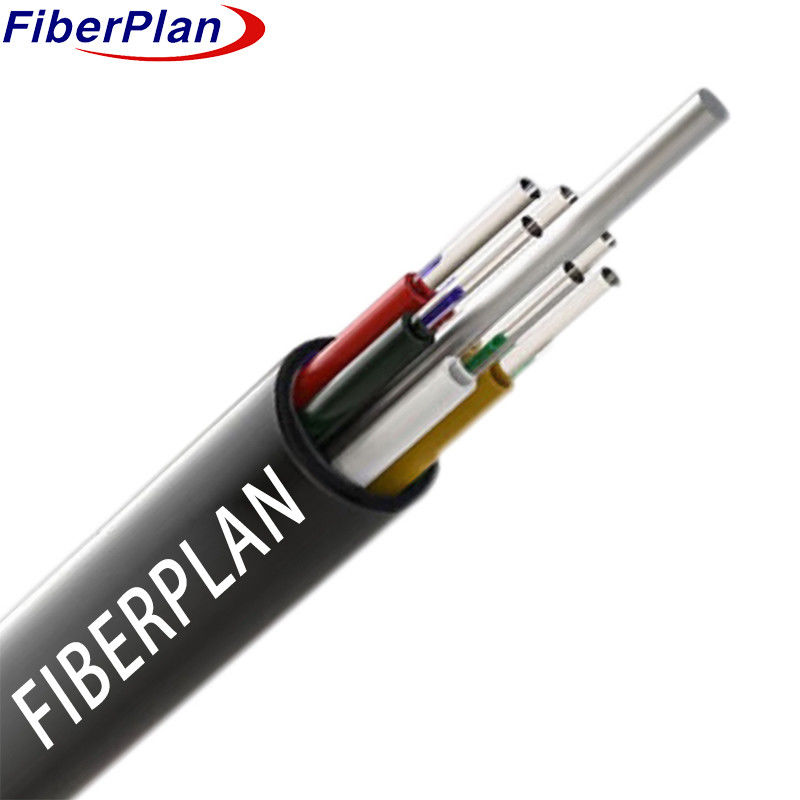

Cable à tubes lâches de haute résistance pour réseaux locaux
Définition
La conception du câble consiste à placer des fibres dans un tube en plastique à module élevé rempli d'un tuyau résistant à l'eau
Dans le centre du noyau, un plastique renforcé de fibres (FRP) agit comme un élément de résistance non métallique.
Les tubes et les charges sont ensuite enroulés autour de ce membre central de résistance pour former un noyau circulaire compact.
en raison du remplissage du noyau du câble avec le composé de protection contre l'entrée d'eau, le câble est finalisé avec
une gaine de PE.
Application du projet
1 Idéal pour les scénarios de distribution en extérieur.
2 Convient pour les systèmes de transmission d'énergie par tronc.
3 Bien adapté aux réseaux d'accès et locaux, en particulier dans les zones où les interférences électromagnétiques sont élevées.
Caractéristiques
1 Démontre une excellente performance mécanique et à température.
2 Utilise un tube en vrac résistant à l'hydrolyse et à haute résistance.
3 Utilise un composé de remplissage de tube spécialisé pour la protection critique des fibres.
4 Possède une résistance à l'écrasement et une souplesse.
5 Assure le remplissage complet du noyau du câble par le composé de remplissage.
Détails de la structure
| Spécification | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| N. de fibres | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Numéro de tube | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Fibre par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Numéro de la tige de remplissage | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Diamètre du tube (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Épaisseur du tube en vrac | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Nom Diamètre extérieur (± 0,2 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nom Épaisseur de la veste (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Matériau des tubes en vrac | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Couleur du tube lâche | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard | Spéctrum standard |
| Matériau du membre de la résistance centrale | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Diamètre du membre de la force centrale | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 1.4 mm (6-48F) | 2 mm (72-144F) | 2 mm (72-144F) | 2 mm (72-144F) |
| Couche | - | - | - | - | - | PE (uniquement pour les 96F-144F) | PE (uniquement pour les 96F-144F) | PE (uniquement pour les 96F-144F) |
| Matériau de la tige de remplissage | PP | PP | PP | PP | PP | - | - | - |
| Couleur de la tige de remplissage | Noir | Noir | Noir | Noir | Noir | - | - | - |
| Matériau du système de blocage de l'eau | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage | Gel de remplissage |
| Matériau de l'enveloppe extérieure | Le PE | Le PE | Le PE | Le PE | Le PE | Le PE | Le PE | Le PE |
| Couleur de l'enveloppe extérieure | Noir | Noir | Noir | Noir | Noir | Noir | Noir |
Performance mécanique et environnementale
| Les biens immobiliers | À long terme | À court terme |
|---|---|---|
| Résistance à la traction | 600N | N °C: |
| Charge d'écrasement | 300N/100 mm | Nombre d'écoulement |
| Radius de flexion | Dynamique: 20D | Statique: 10D |
| Spécifications de la température | Conservation à -20°C à +70°C | Installation: de -10°C à +60°C |
Performance des fibres
| Le style des fibres | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance |
| Attenuation | dB/km | ≤ 0,36/0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.5 | 125 ±0.5 | 125 ±0.5 |
| Le revêtement non circulaire | % | ≤ 10 | ≤ 10 | ≤ 10 |
| Diamètre du revêtement | Je ne sais pas. | 242 ± 6 | 242 ± 6 | 242 ± 6 |
