Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYFXTY |

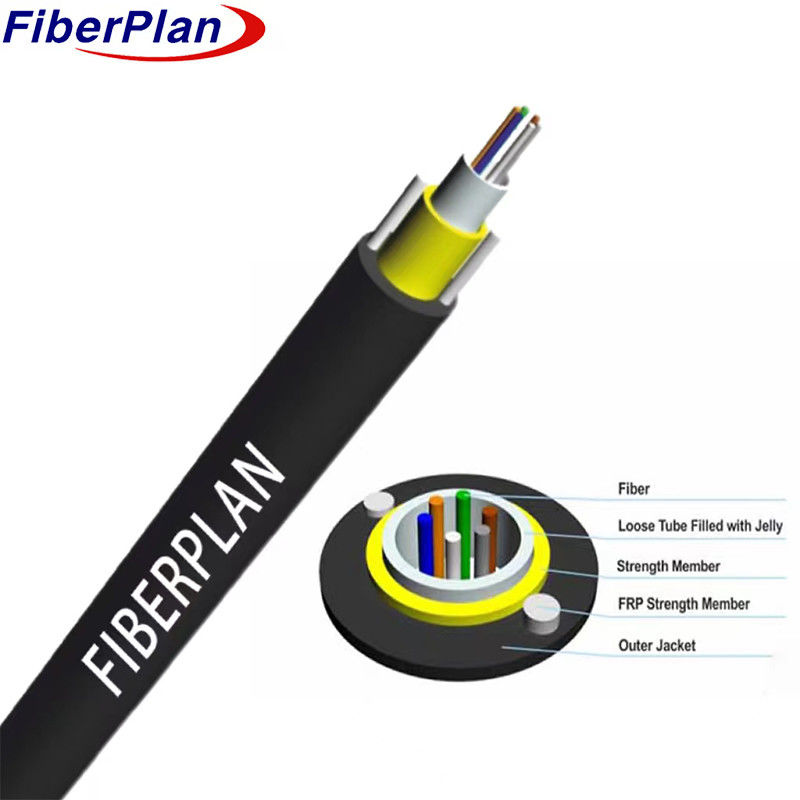

Faible poids câble central en fibre optique en tube lâche avec deux renforcements en FRP
Le GYFXTY
Définition
Les fibres optiques sont placées dans un tube en plastique, rempli d'un composé résistant à l'eau.
Deux composants parallèles en FRP (plastique renforcé de fibres) sont
Enfin, le câble est recouvert d'une enveloppe en polyéthylène (PE) pour la protection.
Application du projet
Conçus pour les installations aériennes ou par conduits.
Caractéristiques
* Démontrant d'excellentes performances mécaniques et de température.
* Il est doté d'un tube lâche résistant à l'hydrolyse.
* Utilise un composé de remplissage de tube spécialisé pour assurer une protection critique des fibres.
* Il présente à la fois une résistance à l'écrasement et une souplesse.
* Incorpore du FRP pour une résistance à la traction accrue.
* Il possède un petit diamètre, une conception légère pour une installation facile et conviviale.
Détails de la structure
| Nombre de fibres | 2F à 24F | ||||||
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
| Diamètre | 20,6 ± 0,1 mm | Épaisseur | 0.5 ± 0,05 mm | ||||
| Membre de la force | Matériel | FRP | Diamètre | Φ1,0 mm | |||
| Enveloppe extérieure | Matériel | PTFE à base de métaux | Couleur | Noir | |||
| Diamètre | 7.1 ± 0,5 mm | Épaisseur | 20,0 ± 0,2 mm | ||||
Performance mécanique et environnementale
| Résistance à la traction | À long terme (n) | 400 N | |||||
| À court terme | 800N | ||||||
| Charge de concassage | À long terme | 300N/100 mm | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10°C+60°C | ||||||
| Température de stockage | -40°C ≈ +70°C | ||||||
Performance des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.2 | 125 ± 0.2 | 125 ± 0.2 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
