Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | Le nombre total d'unités |

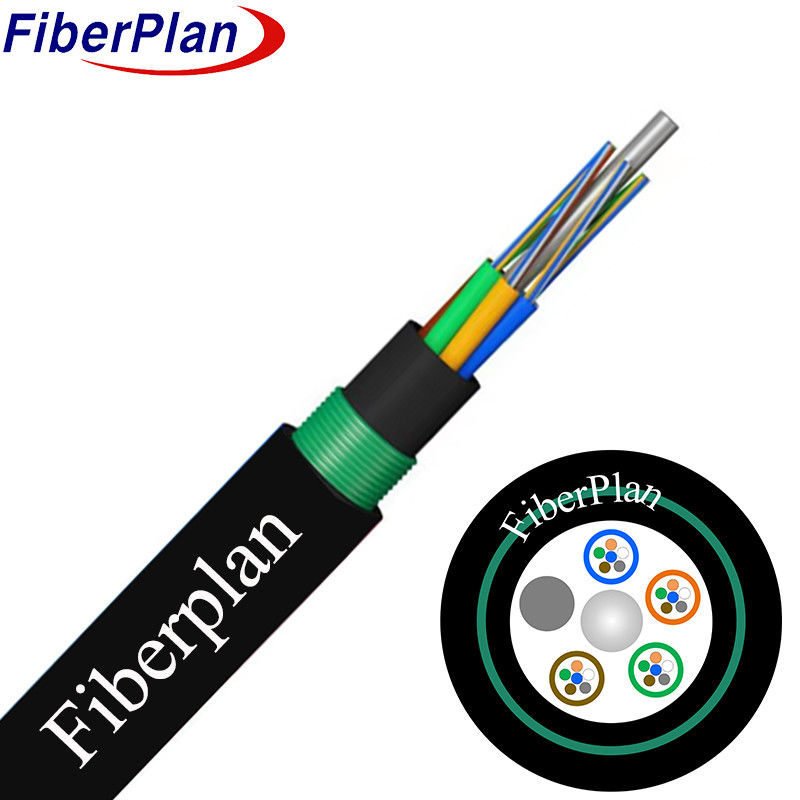

Forte double enveloppe blindée haute résistance GYTY53
Définition
La configuration du câble consiste en des fibres logées dans un tube flexible en plastique haute résistance, rempli
Le noyau est constitué d'un fil d'acier, parfois recouvert de polyéthylène.
yléne (PE) pour les câbles à haute teneur en fibres, servant de membre de résistance métallique.
Les tubes et les charges sont enchaînés pour former un noyau circulaire compact.
Le noyau est rempli du composé de remplissage et recouvert d'une fine enveloppe intérieure en PE.
appliquée longitudinalement sur la gaine intérieure, complétant le câble par une gaine extérieure de protection PE.
Application du projet
1 Conçu pour la distribution en extérieur, assurant une durabilité dans diverses conditions.
2 Compatible avec les installations aériennes, les conduits et les installations d'enterrement direct.
3 Conçu à la fois pour les besoins de communication de réseau de longue distance et de réseau local.
Caractéristique
1 Excellente résistance mécanique et résistance à la température.
2 Construction de tubes lâches résistants à l'hydrolyse.
3 Un composé spécialisé de remplissage des tubes assure une protection critique des fibres.
4 Équilibre résistance à l'écrasement avec flexibilité pour une utilisation polyvalente.
5 Assure l'étanchéité à l'eau par plusieurs mesures:
* Résistance centrale fournie par fil d'acier.
* Remplissage complet du noyau du câble avec un composé de remplissage de tube lâche.
* barrière à l'humidité APL.
* Couche PSP pour une meilleure résistance à l'humidité.
* Matériau étanche à l'eau pour une protection supplémentaire.
Détails de la structure
| Nombre de fibres | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Nombre de tubes | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibres par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Bande de remplissage | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diamètre du tube lâche (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diamètre de l'enveloppe interne (± 0,2 mm) | 7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diamètre extérieur (± 0,5 mm) | 12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Épaisseur du diamètre extérieur (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
| Barre de remplissage | Matériel | PP | Couleur | Noir | |||
| Remplissage du tube | Matériel | Composé de remplissage | |||||
| Membre de la force centrale | Matériel | FRP | Diamètre | 2.0 mm | |||
| Système de blocage de l'eau | Matériel | Ruban adhésif à l' eau / gel de remplissage | |||||
| Cordon déchiré | Quantité utilisée | 2 pièces | Couleur | Blanc | |||
| Enveloppe intérieure | Matériel | Le PE | Couleur | Noir | |||
| Armorée | Matériel | Ruban adhésif en acier ondulé | |||||
| Enveloppe extérieure | Matériel | Le PE | Couleur | Noir | |||
Performance mécanique et environnementale
| Résistance à la traction | À long terme (n) | Nombre d'émissions | |||||
| À court terme | Nombre d'étoiles | ||||||
| Charge de concassage | À long terme | Nombre d'écoulement | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10°C+60°C | ||||||
| Température de stockage | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.5 | 125 ± 0.5 | 125 ± 0.5 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
