Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYFTY53 |

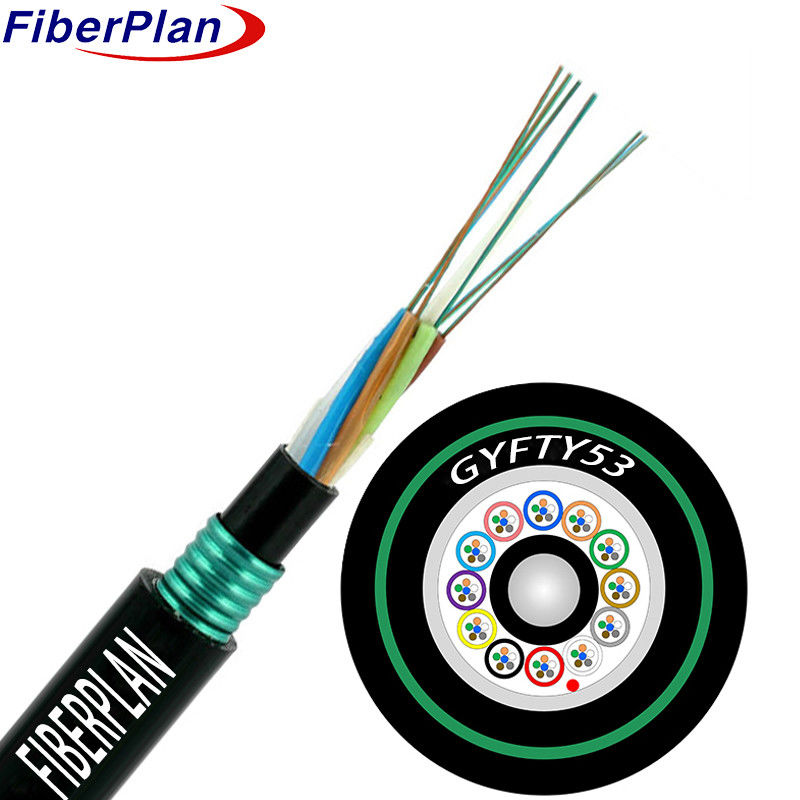

Utilisation en extérieur avec protection contre les rongeurs pour l'enterrement direct GYFTY53
Définition
La structure du câble est constituée de fibres placées dans un tube en plastique à haute résistance, rempli d'un composé résistant à l'eau.
Au cœur, un plastique renforcé de fibres (FRP), parfois enveloppé en polyéthylène (PE) pour les câbles à forte teneur en fibres,
Les tubes et les charges sont enroulés autour de ce composant de résistance, formant une co-
Ce noyau est protégé de la pénétration de l'eau par un ruban adhésif, recouvert d'un mince
Une couche de PSP est ensuite appliquée longitudinalement sur la gaine intérieure et le câble est finalisé.
couverts d'une enveloppe extérieure en PE pour une protection supplémentaire.
Application du projet
★ Conçu pour la distribution en extérieur et l'enterrement direct, assurant une durabilité dans diverses conditions.
★ Conçu pour les systèmes de transmission d'énergie par tronc, optimisant l'efficacité du transfert d'énergie.
★ Idéal pour l'accès et les réseaux locaux dans les zones à forte interférence électromagnétique, assurant une connectivité fiable
dans des environnements difficiles.
Caractéristique
1 Robuste résistance mécanique et stabilité à température.
2 Construction de tubes lâches résistants à l'hydrolyse.
3 Protection critique des fibres assurée par un composé spécialisé de remplissage des tubes.
4 Équilibre résistance à l'écrasement avec flexibilité pour une utilisation polyvalente.
5 Noyau de câble entièrement rempli avec composé de remplissage de tube lâche pour une protection accrue.
6 couche PSP renforçant la résistance à l'humidité pour une durabilité accrue.
Détails de la structure
| Nombre de fibres | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Nombre de tubes | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibres par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Bande de remplissage | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diamètre du tube en vrac (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diamètre intérieur de la gaine (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diamètre extérieur (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Épaisseur du diamètre extérieur (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
| Barre de remplissage | Matériel | PP | Couleur | Noir | |||
| Remplissage du tube | Matériel | Composé de remplissage | |||||
| Membre de la force centrale | Matériel | FRP | Diamètre | 2.0 mm | |||
| Système de blocage de l'eau | Matériel | Ruban adhésif à l' eau / gel de remplissage | |||||
| Cordon déchiré | Quantité utilisée | 2 pièces | Couleur | Blanc | |||
| Enveloppe intérieure | Matériel | Le PE | Couleur | Noir | |||
| Armorée | Matériel | Ruban adhésif en acier ondulé | |||||
| Enveloppe extérieure | Matériel | Le PE | Couleur | Noir | |||
Performance mécanique et environnementale
| Résistance à la traction | À long terme (n) | Nombre d'émissions | |||||
| À court terme | Nombre d'étoiles | ||||||
| Charge de concassage | À long terme | Nombre d'écoulement | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10°C+60°C | ||||||
| Température de stockage | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
