Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYFTA53 |

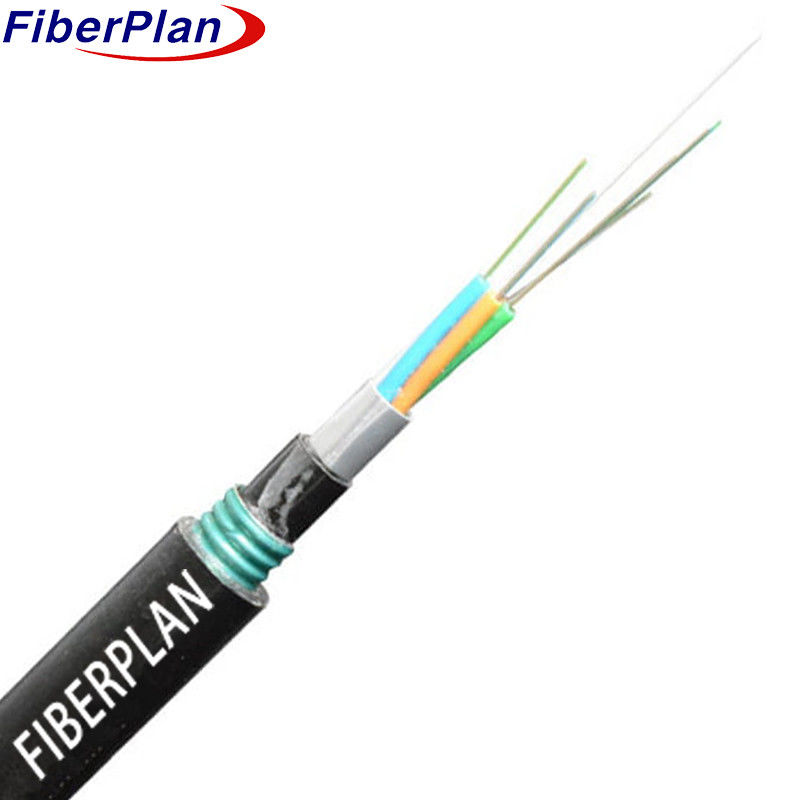

12C SM MM G652D Cable à fibre optique multimode extérieur à enterrement direct GYFTA53
Définition
Ce câble à fibre optique utilise une conception de tube lâche et de haute résistance pour accueillir des fibres de 250 μm dans un
Ces tubes sont remplis d'un composé imperméable et entourés d'une couche de FRP non métallique.
Les tubes et les chargeurs sont enroulés autour de ce noyau et forment une structure de câble compacte.
Pour éviter que l'eau ne pénètre dans le câble, un laminat de polyéthylène d'aluminium (APL) est appliqué autour du câble
Ensuite, une fine enveloppe intérieure en PE est ajoutée, renforcée d'une couche de fils kevlar pour une plus grande té-
La couche finale du câble comprend un PSP appliqué longitudinalement pour la résistance à l'humidité et est
enveloppés dans une enveloppe extérieure en PE pour une protection globale.
Application du projet
1 Idéal pour une utilisation en extérieur, y compris dans les installations d'enterrement direct.
2 Convient pour les systèmes de transmission d'énergie par tronc.
3 Conçu pour les réseaux d'accès et locaux dans les zones à forte interférence électromagnétique.
Caractéristique
1 Des performances mécaniques et de température robustes, assurant une fiabilité dans des conditions variables.
2 Un composé de remplissage de tube spécialisé protège les fibres d'une manière cruciale.
3 Équilibre la résistance à l'écrasement avec une flexibilité pour une installation polyvalente.
4 L'application de PSP renforce la résistance à l'humidité, améliorant la durabilité du câble.
Détails de la structure
| Nombre de fibres | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Nombre de tubes | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibres par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Bande de remplissage | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diamètre du tube en vrac (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diamètre intérieur de la gaine (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diamètre extérieur (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Épaisseur du diamètre extérieur (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
| Barre de remplissage | Matériel | PP | Couleur | Noir | |||
| Remplissage du tube | Matériel | Composé de remplissage | |||||
| Membre de la force centrale | Matériel | FRP | Diamètre | 2.0 mm | |||
| Système de blocage de l'eau | Matériel | Ruban adhésif à l' eau / gel de remplissage | |||||
| Cordon déchiré | Quantité utilisée | 2 pièces | Couleur | Blanc | |||
| Enveloppe intérieure | Matériel | Le PE | Couleur | Noir | |||
| Armorée | Matériel | Ruban adhésif en acier ondulé | |||||
| Enveloppe extérieure | Matériel | Le PE | Couleur | Noir | |||
Performance mécanique et environnementale
| Résistance à la traction | À long terme (n) | Nombre d'émissions | |||||
| À court terme | Nombre d'étoiles | ||||||
| Charge de concassage | À long terme | Nombre d'écoulement | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10°C+60°C | ||||||
| Température de stockage | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
