Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYFTY53 |

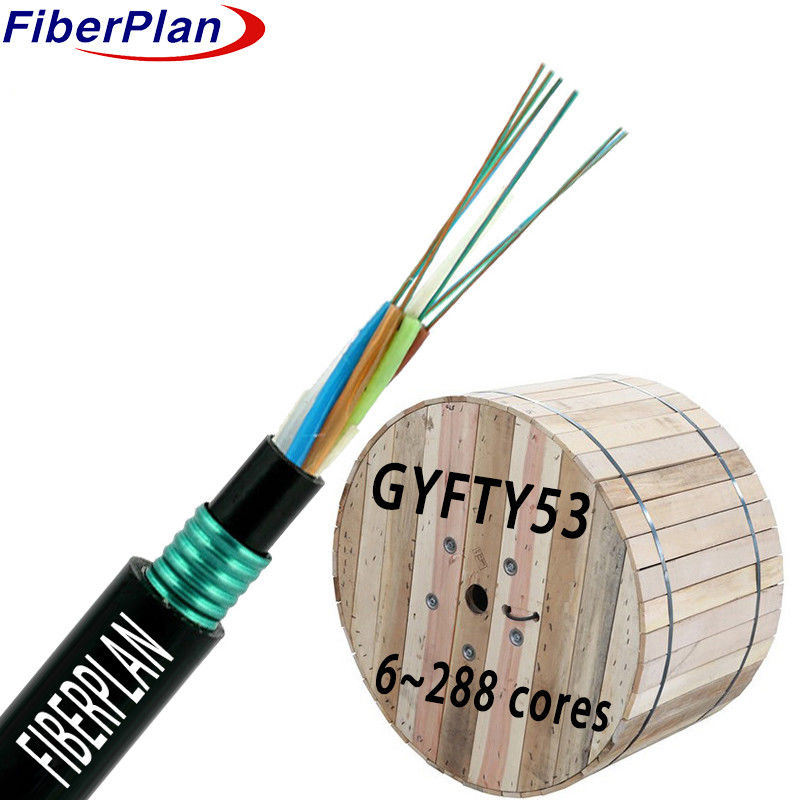

GYFTY53 Cable d'enterrement direct pour une utilisation en extérieur avec protection anti-rongeurs
Définition
Les fibres optiques sont enfermées dans un tube en plastique de haute résistance rempli d'un composé étanche.
plastique renforcé de fibres (FRP) agit comme élément de résistance diélectrique, potentiellement recouvert de polyéthylène pour câbles
Autour de ce noyau, des tubes et des charges sont disposés de façon complexe, formant un cercle compact
Pour protéger contre la pénétration de l'eau, le noyau du câble est protégé par un ruban adhésif et un mince PE intérieur
Enfin, une couche de PSP est appliquée longitudinalement sur la couche intérieure, complétant le câble par une enveloppe extérieure en PE.
enveloppe pour une protection supplémentaire.
Application du projet
1 Conçu pour la distribution en extérieur et les applications d'enterrement direct, assurant des performances robustes dans des conditions difficiles
conditions extérieures.
2 Spécialement conçus pour les systèmes de transmission d'énergie par tronc, offrant efficacité et fiabilité dans de nombreuses
les configurations du réseau.
3 Idéal pour les réseaux d'accès et locaux dans des environnements à forte interférence électromagnétique, minimisant le signal
des perturbations pour une communication stable.
Caractéristique
1 Hautes performances mécaniques et à température: il excelle dans la résistance à diverses températures et à des conditions mécaniques difficiles.
les contraintes, assurant un fonctionnement cohérent.
2 Tubes en vrac résistantes à l'hydrolyse à haute résistance: Ces tubes sont spécialement conçus pour résister à l'humidité
la dégradation, assurant une durabilité même dans des environnements humides.
3 Composé spécialisé de remplissage de tubes: protège les fibres délicates, assurant leur longévité et leur fonctionnement optimal.
4 Résistance à l'écrasement équilibrée avec souplesse: le câble trouve un équilibre entre être résistant à l'écrasement et
Il est également suffisamment souple pour des installations polyvalentes.
5 Remplissage complet du tube et du noyau de câble avec un composé de remplissage: chaque pouce du tube et du noyau est rempli
avec le composé protecteur, améliorant la robustesse globale.
6 Couche PSP améliorant la résistance à l'humidité: une couche de polyéthylène téréphtalate agit comme un bouclier supplémentaire contre l'humidité
l'humidité, ce qui améliore la résistance du câble aux conditions humides.
Détails de la structure
| Nombre de fibres | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Nombre de tubes | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| fibres par tube | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Bande de remplissage | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Diamètre du tube en vrac (± 0,1 mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Diamètre intérieur de la gaine (± 0,2 mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Diamètre extérieur (± 0,5 mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Épaisseur du diamètre extérieur (± 0,1 mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
| Barre de remplissage | Matériel | PP | Couleur | Noir | |||
| Remplissage du tube | Matériel | Composé de remplissage | |||||
| Membre de la force centrale | Matériel | FRP | Diamètre | 2.0 mm | |||
| Système de blocage de l'eau | Matériel | Ruban adhésif à l' eau / gel de remplissage | |||||
| Cordon déchiré | Quantité utilisée | 2 pièces | Couleur | Blanc | |||
| Enveloppe intérieure | Matériel | Le PE | Couleur | Noir | |||
| Armorée | Matériel | Ruban adhésif en acier ondulé | |||||
| Enveloppe extérieure | Matériel | Le PE | Couleur | Noir | |||
Performance mécanique et environnementale
| Résistance à la traction | À long terme (n) | Nombre d'émissions | |||||
| À court terme | Nombre d'étoiles | ||||||
| Charge de concassage | À long terme | Nombre d'écoulement | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température d'installation | -10°C+60°C | ||||||
| Température de stockage | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Type de fibre | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.3 | 125 ± 0.3 | 125 ± 0.3 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 3 | 242 ± 3 | 242 ± 3 | |||
