Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYTS |
Cable à fibre optique multi-tubes fiable pour les environnements difficiles
Définition
Le câble protège à la fois les fibres monomode et les fibres multimode au sein d'un robuste tube en vrac résistant à l'eau
Le renforcement est assuré par un fil d'acier, avec revêtement en polyéthylène pour une plus grande résistance.
Le câble est méticuleusement disposé dans un noyau compact avec des tubes et des charges.
Une enveloppe en PE recouvre l'ensemble du noyau, garantissant une protection de niveau supérieur.
la fiabilité et la défense contre les éléments externes.
Application du projet
1 Résistance à l'extérieur: spécialement conçu pour une utilisation en extérieur, garantissant des performances fiables dans des environnements variés
conditions météorologiques difficiles à l'extérieur.
2 Installation polyvalente: Options de déploiement flexibles pour les installations aériennes ou par pipeline, pouvant accueillir diverses
les besoins d'installation avec des solutions adaptables.
3 Adaptabilité de la communication: Prend en charge le transfert de données sans heurts pour les transmissions à longue distance et les transmissions locales
les réseaux de zone, pouvant accueillir diverses configurations de communication à différentes distances.
Caractéristique
1 Performance adaptable: assure un fonctionnement constant à différentes températures et contraintes mécaniques,
assurer la fiabilité dans divers environnements.
2 Construction robuste: Les tubes en vrac résistants à l'hydrolyse assurent une durabilité, même dans des conditions humides.
3 Protection des fibres: Des composés spécialisés à l'intérieur des tubes protègent les fibres encastrées des dommages potentiels.
4 équilibre de la résistance et de la souplesse: équilibre la résistance à l'écrasement, la souplesse et la protection contre les UV de la gaine PE,
assurer la durabilité face aux pressions extérieures.
5 Conception étanche: utilise des mesures telles qu'un membre de résistance centrale en fil d'acier, remplissant les composés à l'intérieur des tubes
et un noyau de câble, et une couche PSP, pour maintenir l'intégrité étanche et améliorer la résistance à l'humidité.

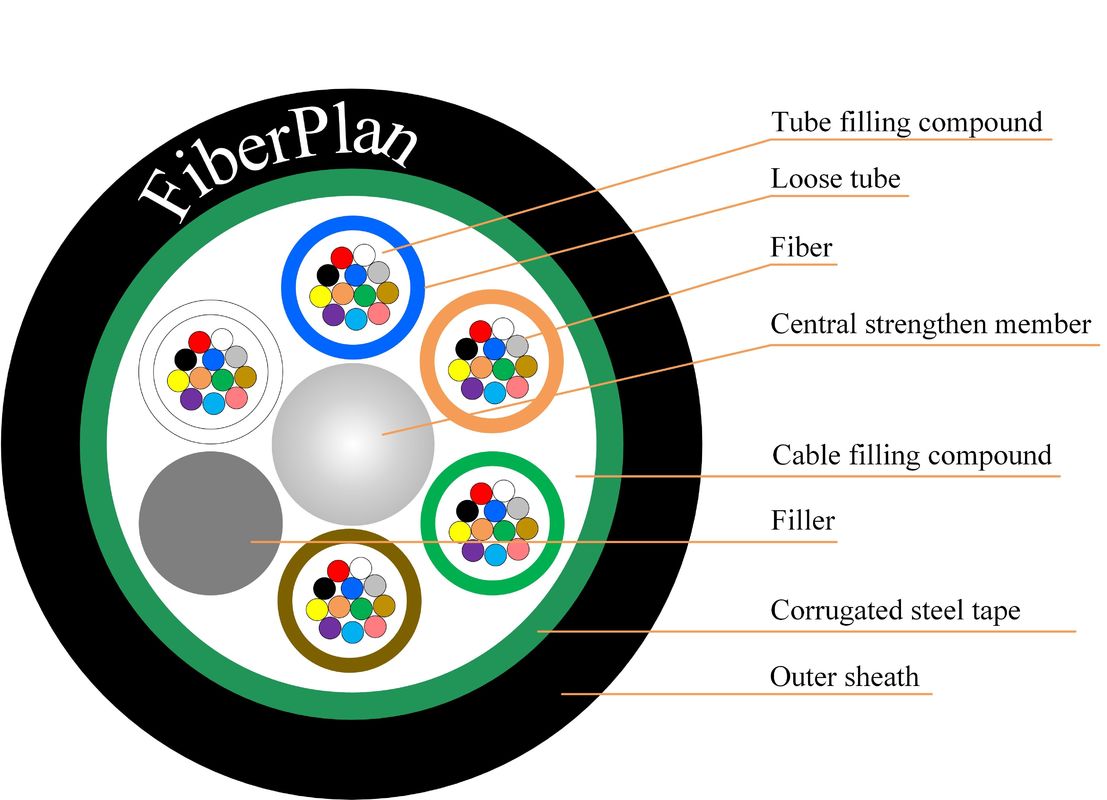

Détails de la construction du câble
| Nombre de fibres | 2 ~ 144 noyaux | |||||||
| Barrière d'humidité | Système de blocage des eaux | |||||||
| Membre de la force centrale | Matériel | Fil d'acier/FRP/FRP avec revêtement PE | ||||||
| taille | 1.5 mm à 2.0 mm | |||||||
| Tubes détachées | le matériel | PBT | ||||||
| diamètre | F2.2 (extérieur/intérieur) | |||||||
| Remplissage de tubes | Composé de remplissage de tubes | |||||||
| Armorage | Matériel | Ruban adhésif en acier ondulé | ||||||
| Enveloppe extérieure | le matériel | PE,HDPE | ||||||
| diamètre | 90,0 ± 0,1 mm | |||||||
Couleur des fibres
|
Nombre de fibres à huit cœurs partube |
1 | 2 | 3 | 4 | 5 | 6 |
| Le bleu | Orange | Verte | Brun | Couleur grise | Blanc | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Le rouge | Noir | Jaune | Pourpre | Rose | Les eaux | |
| La couleur 13~24 sera marquée avec un traceur noir. | ||||||
Caractéristiques mécaniques du câble
| le noyau | Diamètre du câble | le poids | |||||
| 2 cœurs à 60 cœurs | 100,0 ± 0,2 mm | 115 ± 2 kg/km | |||||
| 72 noyaux | 100,4 ± 0,2 mm | 120 ± 2 kg/km | |||||
| 96 noyaux | 12.4 ± 0,3 mm | 180 ± 3 kg/km | |||||
| 144 noyaux | 14.4 ± 0,4 mm | 245 ± 4 kg/km | |||||
| Radius de flexion min ((mm) | À long terme | 10D | |||||
| Mines à courber Rayon (mm) |
À court terme | 20D | |||||
| Min autorisé Résistance à la traction ((N) |
À long terme | 600 | |||||
| Min autorisé Résistance à la traction ((N) |
À court terme | 1500 | |||||
| La charge de concassage (N/100 mm) | À long terme | 300 | |||||
| La charge de concassage (N/100 mm) | à court terme | 1000 | |||||
| Opération température (°C) |
-40 ~ +70 | ||||||
| Installation température ((°C) |
-20 ~ +60 | ||||||
Caractéristique des fibres
| Le style des fibres | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condition | Nm | 1310 à 1550 | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |
| l'atténuation | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 ou 0.23 | 0.34/0.22 | 3.0/1. Je vous en prie.0 | - Je ne sais pas. | - Je ne sais pas. | |||
| Dépression | 1550 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 18 ans | - Je ne sais pas. | - Je ne sais pas. | Dépression |
| 1625 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 22 | - Je ne sais pas. | - Je ne sais pas. | ||
| Largeur de bande | 850 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥ 400 | ¥160 | Largeur de bande |
| 1300 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥800 | ¥ 500 | ||
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | ¥1302, ≤ 1322 |
- Je ne sais pas. | - Je ne sais pas. | ¥ 1295, ≤ 1320 |
|
| Pente de dépression nulle | Nm | ≤ 0092 | ≤ 0091 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| PMD Fibre individuelle maximale | ≤ 02 | ≤ 02 | - Je ne sais pas. | - Je ne sais pas. | ≤ 011 | ||
| Valeur du lien de conception PMD | Je vous en prie.2*km) | ≤ 012 | ≤ 008 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Longueur d'onde de coupure de fibre λc | Nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Coupe de câble longueur d'onde λcc |
Nm | ≤ 1260 | ≤ 1260 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Résultats de l'enquête | 1310 nm | Je ne sais pas. | 9.2±0.2 | 9.2±0.2 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| 1550 nm | Je ne sais pas. | 10.4±0.6 | 10.4±0.6 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Aperture numérique (NA) | - Je ne sais pas. | - Je ne sais pas. | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Étape ((moyenne de bi-directionnelle mesure) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irrégularités sur les fibres longueur et point |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Discontinuité | |||||||
| Différence de rétrécissement coefficient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Uniformité d'atténuation | dB/km | ≤ 001 | ≤ 001 | ||||
| Dimateur de noyau | Je ne sais pas. | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Diamètre du revêtement | Je ne sais pas. | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Diamètre du revêtement | Je ne sais pas. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Couche/chaffinch erreur concentrique |
Je ne sais pas. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Couche non circulaire | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Erreur de conentricité du noyau/du revêtement | Je ne sais pas. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Rayon de courbure | Je ne sais pas. | ≤ 4 | ≤ 4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
