Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYXTS |

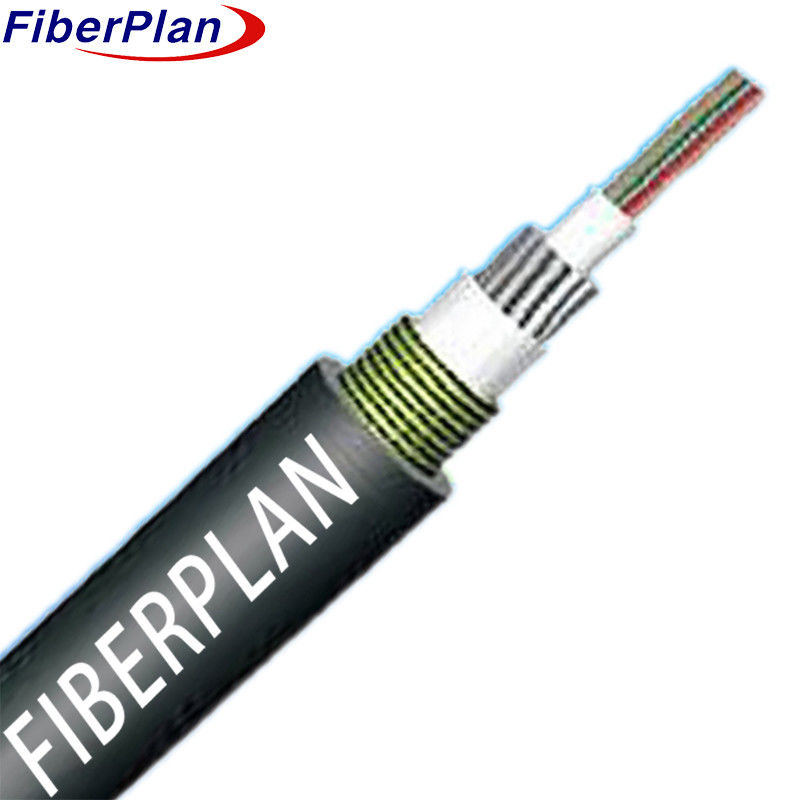

GYXTS câble à fibre optique blindé extérieur
Définition
La conception du câble intègre des fibres optiques dans des tubes en plastique souple remplis d'un composé imperméable.
Pour une meilleure protection, ces tubes sont protégés par un fil de verre étanche à l'eau et enveloppés dans du carton ondulé.
En outre, le câble est équipé de câbles de déchirure pour faciliter l'accès et est renforcé par une bande externe durable.
couche supérieure en HDPE (polyéthylène à haute densité) pour une résistance et une élasticité accrues.
Application du projet
1 Adaptabilité à l'extérieur: spécialement conçue pour la distribution en extérieur, assurant des performances fiables en plongée
Les conditions météorologiques.
2 Installation polyvalente: adapté à la fois aux méthodes de pose aérienne et par pipeline, offrant une souplesse pour différentes installations.
les scénarios de retard.
3 Versatilité de communication: Capable de prendre en charge à la fois la communication longue distance et le réseau local
Il s'agit d'un ensemble de systèmes de communication qui permettent d'accéder à des applications de réseautage variées sur différentes distances.
Caractéristique
1 Fiabilité mécanique et à température: Performance constante malgré les variations de température et les conditions mécaniques
les niveaux de contrainte, assurant la fiabilité.
2 Tubes haute résistance à l'hydrolyse: offrent une résistance durable et résistent à l'hydrolyse pour une utilisation prolongée
dans des conditions humides.
3 Protection critique des fibres: un composé spécialisé de remplissage des tubes protège efficacement les fibres fermées, offrant
protection essentielle.
4 Résistance à l'écrasement et flexibilité: équilibre la résistance à la pression avec la flexibilité, assurant une installation polyvalente.
5 Protection UV avec enveloppe PE: préserve l'intégrité du câble en protégeant contre les rayonnements ultraviolets avec le PE
Une gaine.
6 Conception complète du remplissage: assure une protection environnementale approfondie tout au long du câble,
par des composés de remplissage dans le tube en vrac et le noyau complet du câble.
Détails de la structure
| Nombre de fibres | 6 à 24C | ||||||
| Tubes détachées | Matériel | PBT | Couleur | Blanc | |||
| Diamètre | 2.9±0,04 mm (6-12C) | Épaisseur | 0.4 ± 0,03 mm (6-12C) | ||||
| 3.5 ± 0,04 mm (24C) | 0.5 ± 0,04 mm (24C) | ||||||
| Des fils | Matériel | fils de verre hydrofuge | Quantité utilisée | 20 fils | |||
| Des cordons déchirés | Quantité utilisée | (1110*2) *2 | Couleur | Blanc | |||
| Armorée | Matériel | Ruban adhésif en acier ondulé | Diamètre | 0.21*20 mm | |||
| Enveloppe extérieure | Matériel | PTFE et autres matériaux | Couleur | Noir | |||
| Diamètre | 7.4 ± 0,1 mm (6-12C) | Épaisseur | 1.1±1.4 mm (6-12C) | ||||
| 8.5 ± 0,2 mm (24C) | 1.4 ± 0,1 mm (24C) | ||||||
| Poids net | 48 ± 5 kg/km | ||||||
Performance mécanique et environnementale
| Résistance à la traction | - Je vous en prie. | Pour les véhicules à moteur | |||||
| Charge de concassage | - Je vous en prie. | Nombre d'écoulement | |||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température de stockage | -50°C ≈ +70°C | ||||||
| Température de fonctionnement | -40°C ≈ +70°C | ||||||
Caractéristiques des fibres
| Le style des fibres | Unité | Le numéro de référence est le numéro de référence. | MM 50/125 | MM 62.5/125 | |||
| Condition | mm | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |||
| Attenuation | dB/km | ≤ 0,36/0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Diamètre du revêtement | Je ne sais pas. | 125 ± 0.4 | 125 ±0.4 | 125 ±0.4 | |||
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | |||
| Diamètre du revêtement | Je ne sais pas. | 242 ± 6 | 242 ± 6 | 242 ± 6 | |||
