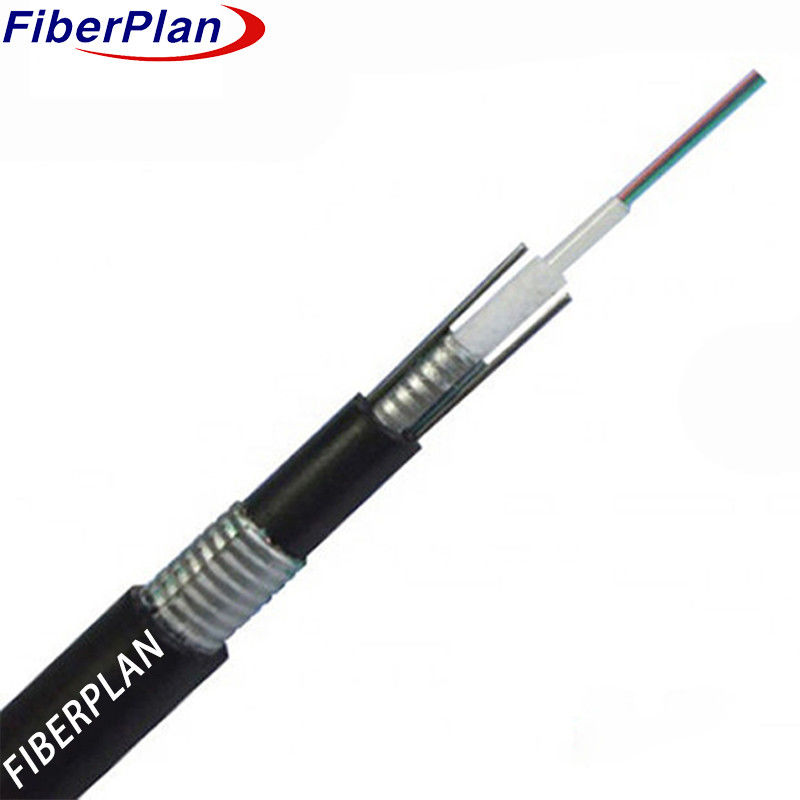

Cable à fibre optique Unitube - enterrement direct GYXTW53
Définition
Les fibres sont placées dans un tube en plastique à module élevé rempli d'un composé résistant à l'eau.
Ce tube est entouré d'un ruban adhésif en acier ondulé, doté d'un matériau étanche à l'eau qui assure la compacité et la transparence.
Deux fils d'acier parallèles traversent le
En fin de compte, le câble est enfermé dans une gaine de polyéthylène (PE) pour la finalisation.
Application du projet
1 Adaptabilité à l'extérieur: spécialement conçu pour la distribution à l'extérieur, facilement adaptable à l'antenne, aux conduits,
et les méthodes d'installation enterrées.
2 Options d'installation polyvalentes: Convient à diverses méthodes d'installation telles que aérienne, par conduit et enterrée,
fournir une certaine souplesse pendant le déploiement.
3 Large portée de la communication: facilite les divers besoins de communication en soutenant à la fois la communication à longue distance et la communication à distance.
et des réseaux locaux.
Caractéristique
1 Membres parallèles en fil d'acier et protection par remplissage: emploie des membres parallèles en fil d'acier et des remplisseurs de protection
pour l'armure en ruban adhésif en fibre d'acier, assurant une protection robuste.
2 Exceptionnelles performances mécaniques et environnementales: affiche une excellente résistance mécanique
et la résilience environnementale, assurant la durabilité.
3 Conception compacte et légère: caractérisée par une structure compacte et une construction légère, améliorant ainsi la qualité de l'éclairage.
la maniabilité.
4 Facilité d'installation et d'exploitation: facilite l'installation pratique et le fonctionnement simple
des processus pour la commodité de l'utilisateur.
Détails de la construction du câble
| Nombre de fibres |
2C à 24C |
| Membre de la force |
Matériel |
fils d'acier |
Diamètre |
0.8 mm |
| Tuyaux lâches |
Matériel |
PBT |
Diamètre |
2 à 16 cœurs |
2.2 mm |
| 18 à 24 cœurs |
2.8 mm |
| Remplissage de tubes |
Le matériel |
Composé de remplissage |
| Système de blocage des eaux |
Le matériel |
ruban adhésif à l'eau |
| Enveloppe intérieure |
Matériel |
PTFE à base de métaux |
Couleur |
Noir |
| Diamètre |
7.4 ± 0,1 mm |
Épaisseur |
1.5 ± 0,3 mm |
| Enveloppe extérieure |
Matériel |
PTFE à base de métaux |
Couleur |
Noir |
| Diamètre |
12.2 ± 0,2 mm |
Épaisseur |
10,7 ± 0,3 mm |
Caractéristiques mécaniques et environnementales du câble
| Résistance à la traction |
À long terme (n) |
600N |
| À court terme |
N °C: |
| Charge de concassage |
À long terme (n) |
500 N/mm |
| À court terme |
Nombre d'échantillons |
| Radius de flexion |
Dynamique |
20D |
| Statique |
10D |
| Température d'installation |
-10°C+60°C |
| Température de stockage |
-40°C ≈ +70°C |
Caractéristiques des fibres
| Le style des fibres |
Unité |
Le numéro de référence est le numéro de référence. |
MM 50/125 |
MM 62.5/125 |
| Condition |
mm |
1310 à 1550 |
Pour les produits de la sous-traitance |
Pour les produits de la sous-traitance |
| Attenuation |
dB/km |
≤ 0,36/0.23 |
≤ 3,0/1.0 |
≤ 3,0/1.0 |
| Diamètre du revêtement |
Je ne sais pas. |
125 ± 0.3 |
125 ± 0.3 |
125 ± 0.3 |
| Non-circulaire du revêtement |
% |
≤ 10 |
≤ 10 |
≤ 10 |
| Diamètre du revêtement |
Je ne sais pas. |
242 ± 5 |
242 ± 5 |
242 ± 5 |
