Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYTA53 |

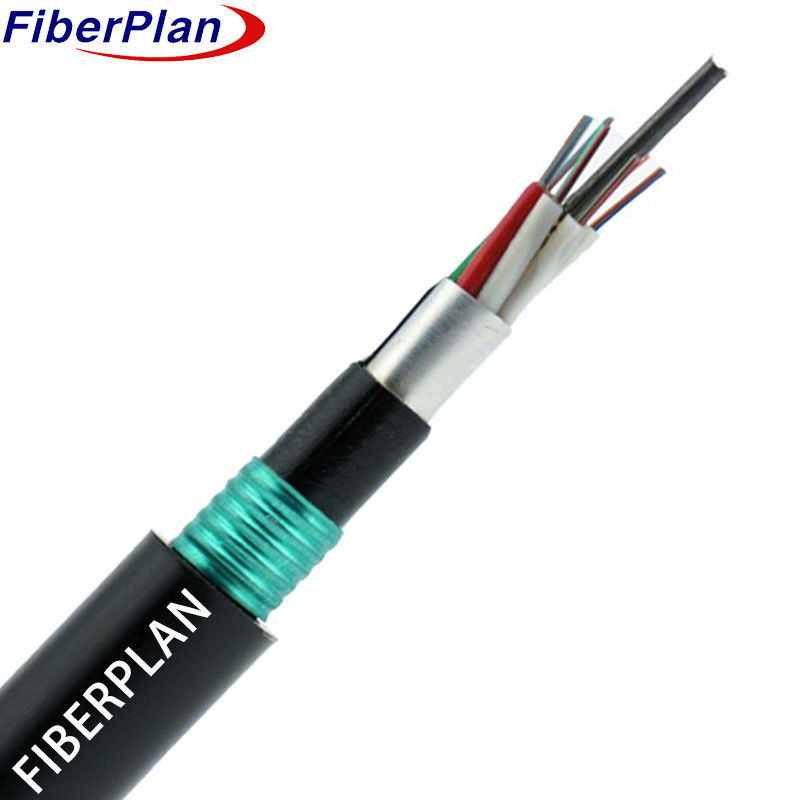

GYTS53 Cable à fibre optique extérieure à enterrement direct couche de tube lâche
Définition
Les fibres se trouvent dans des tubes en plastique à haut module, enrichis d'un composé résistant à l'eau.
Au centre, un fil d'acier éventuellement recouvert de polyéthylène pour les variantes à forte teneur en fibres sert de stratification métallique.
Ces tubes et remplisseurs recouvrent le composant de résistance et forment une cavité circulaire compacte.
Pour protéger contre l'eau, le noyau est rempli d'un composé protecteur et recouvert d'un mince PE intérieur.
Après application de PSP (téréphtalate de polyéthylène), le câble est complété par une enveloppe extérieure en PE.
Application du projet
* Personnalisé pour le déploiement en extérieur, capable de résister à diverses conditions environnementales.
* La compatibilité polyvalente permet une utilisation dans les installations aériennes, des conduits et des enterrements directs.
* Adapté à la communication à longue distance et à la connectivité des réseaux locaux, offrant une adaptabilité
les exigences variées en matière de communication dans les environnements extérieurs.
Caractéristique
1 Forte performance mécanique et à température: résistance et résilience robustes à des températures différentes pour un fonctionnement fiable.
2 Tubes lâches résistantes à l'hydrolyse: Les tubes résistants protègent les composants des dommages causés par l'hydrolyse.
3 Composé spécial de remplissage de tube: composé spécifique améliore la durabilité et les performances des fibres.
4 Résistance à l'écrasement et flexibilité: équilibre la résistance à la pression avec l'adaptabilité de l'installation
5 Mesures de conception étanches:
* Membre de la résistance centrale du fil d'acier
* Remplissage complet des tubes et du noyau du câble
* Barrière d'humidité APL
* PSP pour résistance à l'humidité
* Matériau de blocage de l'eau
Détails de la construction du câble
| Nombre de fibres | 12 à 144 noyau | |||||||
| Corde à remplir | 4-0! | |||||||
| Barrière d'humidité | Système de blocage des eaux | |||||||
| Membre de la force centrale | le matériel | Fil d'acier/FRP | ||||||
| taille | 1.3 mm | |||||||
| Remplissage de tubes | Composé de remplissage de tubes | |||||||
| Enveloppe intérieure | le matériel | PE/HDPE | ||||||
| diamètre | 2.0 mm | |||||||
| Tubes détachées | le matériel | PBT | ||||||
| diamètre | F2.2 (extérieur/intérieur) | |||||||
| Armorés à l'intérieur | le matériel | Ruban adhésif en aluminium | ||||||
| Armorés extérieurs | le matériel | Ruban adhésif en acier ondulé | ||||||
| Enveloppe extérieure | le matériel | PE/HDPE | ||||||
| diamètre | 10,7 ± 0,1 mm | |||||||
Couleur des fibres
| Nombre de fibres8 noyauxpar tube | 1 | 2 | 3 | 4 | 5 | 6 |
| Le bleu | Orange | Verte | Brun | Couleur grise | Blanc | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Le rouge | Noir | Jaune | Pourpre | Rose | Les eaux | |
| La couleur 13~24 sera marquée avec un traceur noir. | ||||||
Caractéristiques mécaniques du câble
| le noyau | Diamètre du câble | le poids | |||||
| 24 à 42 cœurs | 140,0 ± 0,4 mm | 150 ± 4 kg/km | |||||
| 48 noyaux | 140,0 ± 0,4 mm | 200 ± 4 kg/km | |||||
| 60 cœurs | 140,0 ± 0,4 mm | 205 ± 4 kg/km | |||||
| 72 cœurs | 15.5 ± 0,4 mm | 210 ± 4 kg/km | |||||
| 96 cœurs | 17.1 ± 0,4 mm | Pour les véhicules à moteur: | |||||
| 144 noyaux | 20.3 ± 0,4 mm | 310 ± 4 kg/km | |||||
| Radius de flexion min ((mm) | À long terme | 10D | |||||
| Radius de flexion min ((mm) | À court terme | 20D | |||||
| Résistance à la traction minimale autorisée ((N) | À long terme | 3000 | |||||
| Résistance à la traction minimale autorisée ((N) | À court terme | 4000 | |||||
| Min. Charge de concassage admissible (N/100 mm) | À long terme | 1000 | |||||
| Min. Charge de concassage admissible (N/100 mm) | à court terme | 3000 | |||||
| Température de fonctionnement (°C) | -40 ~ +70 | ||||||
| Température d'installation ((°C) | -15 ~ +60 | ||||||
Caractéristique des fibres
| Le style des fibres | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condition | Nm | 1310 à 1550 | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |
| l'atténuation | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 ou 0.23 | 0.34/0.22 | 3.0/1. Je vous en prie.0 | - Je ne sais pas. | - Je ne sais pas. | |||
| Dépression | 1550 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 18 ans | - Je ne sais pas. | - Je ne sais pas. | Dépression |
| 1625 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 22 | - Je ne sais pas. | - Je ne sais pas. | ||
| Largeur de bande | 850 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥ 400 | ¥160 | Largeur de bande |
| 1300 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥800 | ¥ 500 | ||
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | ¥1302, ≤ 1322 |
- Je ne sais pas. | - Je ne sais pas. | ¥ 1295, ≤ 1320 |
|
| Pente de dépression nulle | Nm | ≤ 0092 | ≤ 0091 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| PMD Fibre individuelle maximale | ≤ 02 | ≤ 02 | - Je ne sais pas. | - Je ne sais pas. | ≤ 011 | ||
| Valeur du lien de conception PMD | Je vous en prie.2*km) | ≤ 012 | ≤ 008 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Longueur d'onde de coupure de fibre λc | Nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Coupe de câble longueur d'onde λcc |
Nm | ≤ 1260 | ≤ 1260 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Résultats de l'enquête | 1310 nm | Je ne sais pas. | 9.2 ± 0.4 | 9.2 ± 0.4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| 1550 nm | Je ne sais pas. | 100,4 ± 0.8 | 100,4 ± 0.8 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Numériques L'ouverture (NA) |
- Je ne sais pas. | - Je ne sais pas. | 0.200 ± 0.015 | 0.275 ± 0. 015 |
0.200 ± 0 .015 |
||
| Étape ((moyenne de bi-directionnelle mesure) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irrégularités sur les fibres longueur et point |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Discontinuité | |||||||
| Différence de rétrécissement coefficient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Uniformité d'atténuation | dB/km | ≤ 001 | ≤ 001 | ||||
| Dimateur de noyau | Je ne sais pas. | 50 à 1.0 | 62.5 ± 2.5 | 50 à 1.0 | |||
| Diamètre du revêtement | Je ne sais pas. | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | 125.0 ± 0.1 | |
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Diamètre du revêtement | Je ne sais pas. | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | 242 ± 7 | |
| Couche/chaffinch erreur concentrique |
Je ne sais pas. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Couche non circulaire | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Erreur de conentricité du noyau/du revêtement | Je ne sais pas. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Rayon de courbure | Je ne sais pas. | ≤ 4 | ≤ 4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
