Câble optique extérieur de fibre
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | GYTS53 |

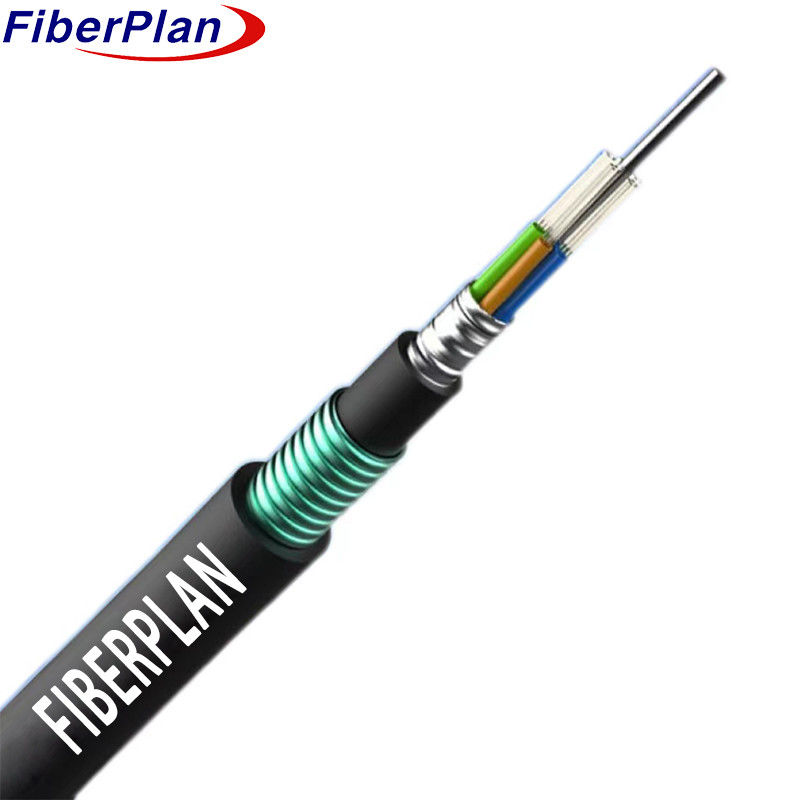

GYTA53 Cable d'enterrement direct en fibre optique extérieure en ruban d'aluminium
Définition
Les fibres sont logées dans des tubes en plastique à haut module remplis d'un composé résistant à l'eau.
un fil d'acier, parfois recouvert de polyéthylène (PE) pour les câbles à forte teneur en fibres, agit comme un m
Ces tubes, avec les charges, entourent le membre de résistance, formant un noyau de câble circulaire compact.
Le noyau est rempli du composé pour le protéger de l'eau, puis recouvert d'une fine enveloppe intérieure en PE.
En appliquant du PSP (polyéthylène téréphtalate), le câble est finalisé avec une enveloppe extérieure en PE.
Application du projet
1 Conçu pour une utilisation en extérieur, idéal pour diverses conditions environnementales.
2 Compatibilité polyvalente: adapté aux installations aériennes, par conduit et pour les enterrements directs.
3 Conçu à la fois pour la communication à longue distance et la connectivité réseau local, offrant une flexibilité pour une variété de
les besoins de communication en extérieur.
Caractéristique
1 Forte résistance mécanique et à la température: démontre sa robustesse en résistance mécanique et en résistance à la corrosion
L'efficacité de l'appareil dans les différentes gammes de températures, assurant un fonctionnement fiable.
2 Tubes en vrac résistantes à l'hydrolyse à haute résistance: intègre un tube en vrac durable résistant à l'hydrolyse,
assurer une protection à long terme des composants enfermés.
3 Composé spécial de remplissage de tube: utilise un composé spécialisé à l'intérieur du tube pour fournir une protection cruciale à
les fibres, en améliorant leur durabilité et leurs performances.
4 Résistance à l'écrasement et flexibilité: équilibre la résistance à l'écrasement avec la flexibilité, permettant au câble de résister à la pression
sans compromettre sa capacité à se plier et à s'adapter pendant l'installation.
5 Mesures de conception étanches à l'eau: assure la résistance à l'eau grâce à plusieurs stratégies, notamment:
6 Fil d'acier Membre central de résistance: Incorpore un fil d'acier comme composant central de résistance pour renforcer la cabine
L'intégrité structurelle de l'appareil.
7 Remplissage des tubes en vrac et 100% de remplissage du noyau du câble: remplit complètement le tube en vrac et le noyau du câble avec un composé de remplissage
und pour empêcher la pénétration d'eau.
8 barrière d'humidité APL: comprend une barrière d'humidité APL (laminat d'aluminium-polyéthylène) pour empêcher l'humidité
Une pénétration.
9 PSP améliorant la résistance à l'humidité: utilise du PSP (polyéthylène téréphtalate) pour une résistance supplémentaire à l'humidité,
Cela forcerait la capacité du câble à résister à l'eau.
10 Matériau de blocage de l'eau: utilise un matériau de blocage de l'eau pour assurer une protection supplémentaire contre l'infiltration d'eau,
En évaluant l'étanchéité globale du câble.
Détails de la construction du câble
| Nombre de fibres | 24-144 noyau | |||||||
| Corde à remplir | 4-0! | |||||||
| Barrière d'humidité | Système de blocage des eaux | |||||||
| Membre de la force centrale | le matériel | Fil d'acier/FRP | ||||||
| taille | 1.4 mm | |||||||
| Remplissage de tubes | Composé de remplissage de tubes | |||||||
| Enveloppe intérieure | le matériel | PE/HDPE | ||||||
| diamètre | 2.0 mm | |||||||
| Tubes détachées | le matériel | PBT | ||||||
| diamètre | F2.2 (extérieur/intérieur) | |||||||
| Armorés à l'intérieur | le matériel | Ruban adhésif en aluminium | ||||||
| Armorés extérieurs | le matériel | Ruban adhésif en acier ondulé | ||||||
| Enveloppe extérieure | le matériel | PE/HDPE | ||||||
| diamètre | 10,7 ± 0,2 mm | |||||||
Couleur des fibres
| Nombre de fibres8 noyauxpar tube | 1 | 2 | 3 | 4 | 5 | 6 |
| Le bleu | Orange | Verte | Brun | Couleur grise | Blanc | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Le rouge | Noir | Jaune | Pourpre | Rose | Les eaux | |
| La couleur 13~24 sera marquée avec un traceur noir. | ||||||
Caractéristiques mécaniques du câble
| le noyau | Diamètre du câble | le poids | |||||
| 24 à 42 cœurs | 140,0 ± 0,2 mm | 150 ± 5 kg/km | |||||
| 48 noyaux | 140,0 ± 0,2 mm | 200 ± 5 kg/km | |||||
| 60 cœurs | 140,0 ± 0,2 mm | 205 ± 5 kg/km | |||||
| 72 cœurs | 15.5 ± 0,3 mm | 210 ± 5 kg/km | |||||
| 96 cœurs | 17.1 ± 0,3 mm | Pour les véhicules à moteur: | |||||
| 144 noyaux | 20.3 ± 0,3 mm | 310 ± 5 kg/km | |||||
| Radius de flexion min ((mm) | À long terme | 10D | |||||
| Radius de flexion min ((mm) | À court terme | 20D | |||||
| Résistance à la traction minimale autorisée ((N) | À long terme | 3000 | |||||
| Résistance à la traction minimale autorisée ((N) | À court terme | 4000 | |||||
| Min. Charge de concassage admissible (N/100 mm) | À long terme | 1000 | |||||
| Min. Charge de concassage admissible (N/100 mm) | à court terme | 3000 | |||||
| Température de fonctionnement (°C) | -40 ~ +70 | ||||||
| Température d'installation ((°C) | -15 ~ +60 | ||||||
Caractéristique des fibres
| Le style des fibres | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| condition | Nm | 1310 à 1550 | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |
| l'atténuation | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36 ou 0.23 | 0.34/0.22 | 3.0/1. Je vous en prie.0 | - Je ne sais pas. | - Je ne sais pas. | |||
| Dépression | 1550 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 18 ans | - Je ne sais pas. | - Je ne sais pas. | Dépression |
| 1625 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 22 | - Je ne sais pas. | - Je ne sais pas. | ||
| Largeur de bande | 850 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥ 400 | ¥160 | Largeur de bande |
| 1300 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥800 | ¥ 500 | ||
| Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | ¥1302, ≤ 1322 |
- Je ne sais pas. | - Je ne sais pas. | ¥ 1295, ≤ 1320 |
|
| Pente de dépression nulle | Nm | ≤ 0092 | ≤ 0091 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| PMD Fibre individuelle maximale | ≤ 02 | ≤ 02 | - Je ne sais pas. | - Je ne sais pas. | ≤ 011 | ||
| Valeur du lien de conception PMD | Je suis désolé. m) Les |
≤ 012 | ≤ 008 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Longueur d'onde de coupure de fibre λc | Nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Coupe de câble longueur d'onde λcc |
Nm | ≤ 1260 | ≤ 1260 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Résultats de l'enquête | 1310 nm | Je ne sais pas. | 9.2+/-0.4 | 9.2+/-0.4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
| 1550 nm | Je ne sais pas. | 10.4 +/- 0.8 | 10.4 +/- 0.8 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
| Numériques L'ouverture (NA) |
- Je ne sais pas. | - Je ne sais pas. | 0.200+/ - Je ne sais pas.015 |
0.275 plus/-0. 015 |
0.200+/-0 .015 |
||
| Étape ((moyenne de bi-directionnelle mesure) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Irrégularités sur les fibres longueur et point |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
| Discontinuité | |||||||
| Différence de rétrécissement coefficient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
| Uniformité d'atténuation | dB/km | ≤ 001 | ≤ 001 | ||||
| Dimateur de noyau | Je ne sais pas. | 50 plus 1/1.0 | 62.5+/2.5 | 50 plus 1/1.0 | |||
| Diamètre du revêtement | Je ne sais pas. | 125.0+/-0. Je vous en prie.1 | 125.0+/-0. Je vous en prie.1 | 125.0+/-0. Je vous en prie.1 | 125.0+/-0. Je vous en prie.1 | 125.0+/-0. Je vous en prie.1 | |
| Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Diamètre du revêtement | Je ne sais pas. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Couche/chaffinch erreur concentrique |
Je ne sais pas. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| Couche non circulaire | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| Erreur de conentricité du noyau/du revêtement | Je ne sais pas. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
| Rayon de courbure | Je ne sais pas. | ≤ 4 | ≤ 4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
