Figure 8 Cable aérien extérieur à fibre optique autoportant GYTC8S
Définition

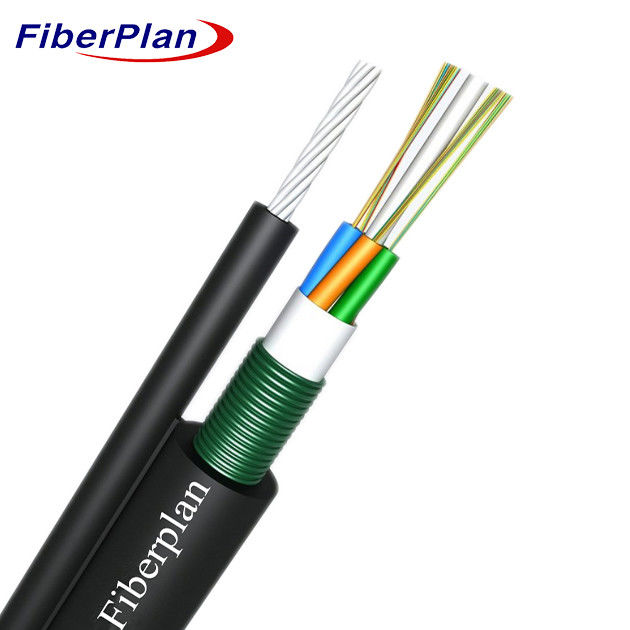

Le câble aérien en fibre optique de la figure 8 est méticuleusement conçu pour un déploiement aérien autonome.
avec placement méticuleux de fibres monomode ou multimode dans un tube protecteur lâche fabriqué à partir de haute
Ces tubes sont également protégés par un composé de remplissage résistant à l'eau, ce qui garantit que les fibres
Un fil d'acier central, situé au centre, sert de fil d'acier pour le câble.
Autour de ce noyau, les tubes et les charges sont enchaînés de façon complexe, créant
Un noyau de câble circulaire robuste et compact, recouvert d'une couche de PSP (enveloppe en polyéthylène),
Enfin, l'assemblage est complété par une gaine de polyéthylène (PE) enveloppant le fil de fibre.
La conception sur mesure de ce câble en fait un choix idéal pour l'installation dans des installations où le câble est utilisé pour les travaux de fabrication.
La mise en place d'un système d'assistance aérienne autonome est essentielle, assurant la fiabilité et la stabilité dans des conditions extérieures difficiles.
les conditions.
Application du projet
Ces spécifications décrivent les normes nécessaires pour un câble autoportant de la figure 8 conçu pour répondre aux exigences suivantes:
les différentes exigences des installations aériennes, des conduits et des installations directement enterrées.
Caractéristique
1 Longueur de fibre optimisée: une gestion précise de l'excès de longueur de la fibre assure une résistance à la traction supérieure et
les performances en température, ce qui améliore la durabilité et la résistance du câble dans des conditions variables.
2 Protection des tubes robustes: incorporation d'un tube lâche résistant à l'hydrolyse et à haute résistance, couplé à un
Le composé de remplissage spécialisé, fournit une protection cruciale pour la fibre, la protégeant contre l'environnement
les facteurs et les dommages potentiels.
3 Mesures de conception étanches: différentes stratégies sont utilisées pour garantir la résistance du câble à l'eau
l'infiltration, y compris l'utilisation d'un fil d'acier comme élément central de résistance, remplissant les composés dans le dégagement
les tubes, le remplissage complet du noyau du câble et l'application de PSP pour une meilleure étanchéité, collectivement
assurer une résistance complète à l'eau.
Détails de la construction du câble
Nombre de fibres | 24 à 144 noyaux | |||||||
Barrière d'humidité | Système de blocage des eaux | |||||||
Membre de la force centrale | le matériel | FRP | ||||||
diamètre | 1.4 mm | |||||||
Membre de la force mentale | le matériel | Fil métallique | ||||||
diamètre | 1.0 mm*7 | |||||||
Le Gallus | le matériel | Le PE | ||||||
diamètre | 2.2 mm*2.8 mm | |||||||
Tubes détachées | le matériel | PBT | ||||||
diamètre | F2.2 (extérieur/intérieur) | |||||||
Remplissage de tubes | le matériel | Composé de remplissage de tubes | ||||||
Armorés extérieurs | le matériel | ruban adhésif en acier ondulé | ||||||
Enveloppe extérieure | le matériel | Le PE | ||||||
diamètre | 10,70 ± 0,3 mm |
Couleur des fibres
Nombre de fibres par tubes à 8 cœurs |
1 | 2 | 3 | 4 | 5 | 6 |
Le bleu | Orange | Verte | Brun | Couleur grise | Blanc | |
7 | 8 | 9 | 10 | 11 | 12 | |
Le rouge | Noir | Jaune | Pourpre | Rose | Les eaux |
Caractéristiques mécaniques du câble
le noyau | Diamètre du câble | le poids | |||||
24 cœurs à 60 cœurs | 5.5*10,0±0,4 mm | 145 ± 3 kg/km | |||||
72 cœurs | 13.1 ± 0,3 mm | 290 ± 8 kg/km | |||||
96 cœurs | 140,7 ± 0,3 mm | 330 ± 8 kg/km | |||||
144 noyaux | 170,9 ± 0,3 mm | 420 ± 8 kg/km | |||||
Radius de flexion min ((mm) | À long terme | 10D | |||||
Mines à courber Rayon (mm) |
À court terme | 20D | |||||
Min autorisé Résistance à la traction ((N) |
À long terme | 3000 | |||||
Min autorisé Résistance à la traction ((N) |
À court terme | 7000 | |||||
La charge de concassage (N/100 mm) | À long terme | 1000 | |||||
La charge de concassage (N/100 mm) | À court terme | 3000 | |||||
Opération température (°C) |
-40 ~ +70 | ||||||
Installation température ((°C) |
-15 ~ +60 |
Caractéristique des fibres
Le style des fibres | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
condition | Nm | 1310 à 1550 | 1310 à 1550 | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | Pour les produits de la sous-traitance | |
l'atténuation | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
0.36 ou 0.23 | 0.34/0.22 | 3.0/1. Je vous en prie.0 | - Je ne sais pas. | - Je ne sais pas. | |||
Dépression | 1550 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 18 ans | - Je ne sais pas. | - Je ne sais pas. | Dépression |
1625 nm | Le nombre total de personnes concernées par l'enquête est de: | - Je ne sais pas. | ≤ 22 | - Je ne sais pas. | - Je ne sais pas. | ||
Largeur de bande | 850 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥ 400 | ¥160 | Largeur de bande |
1300 nm | MHZ.KM | - Je ne sais pas. | - Je ne sais pas. | ¥800 | ¥ 500 | ||
Longueur d'onde de dispersion nulle | Nm | 1300 à 1324 | ¥1302, ≤ 1322 |
- Je ne sais pas. | - Je ne sais pas. | ¥ 1295, ≤ 1320 |
|
Pente de dépression nulle | Nm | ≤ 0092 | ≤ 0091 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
PMD Fibre individuelle maximale | ≤ 02 | ≤ 02 | - Je ne sais pas. | - Je ne sais pas. | ≤ 011 | ||
Valeur du lien de conception PMD | Je vous en prie.2*k m) Les |
≤ 012 | ≤ 008 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
Longueur d'onde de coupure de fibre λc | Nm | ¢ 1180, ≤ 1330 |
¥1180, ≤ 1330 |
- Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
Coupe de câble longueur d'onde λcc |
Nm | ≤ 1260 | ≤ 1260 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
Résultats de l'enquête | 1310 nm | Je ne sais pas. | 9.2+/-0.4 | 9.2+/-0.4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
1550 nm | Je ne sais pas. | 10.4 +/- 0.8 | 10.4 +/- 0.8 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. | |
Numériques L'ouverture (NA) |
- Je ne sais pas. | - Je ne sais pas. | 0.200+/ - Je ne sais pas.015 |
0.275 plus/-0. 015 |
0.200+/-0 .015 |
||
Étape ((moyenne de bi-directionnelle mesure) |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 | |
Irrégularités sur les fibres longueur et point |
dB | ≤ 005 | ≤ 005 | ≤ 010 | ≤ 010 | ≤ 010 |
Discontinuité | |||||||
Différence de rétrécissement coefficient |
dB/km | ≤ 005 | ≤ 003 | ≤ 008 | ≤ 010 | ≤ 008 | |
Uniformité d'atténuation | dB/km | ≤ 001 | ≤ 001 | ||||
Dimateur de noyau | Je ne sais pas. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
Diamètre du revêtement | Je ne sais pas. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
Non-circulaire du revêtement | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
Diamètre du revêtement | Je ne sais pas. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
Couche/chaffinch erreur concentrique |
Je ne sais pas. | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
Couche non circulaire | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
Erreur de conentricité du noyau/du revêtement | Je ne sais pas. | ≤ 06 | ≤ 06 | ≤ 15 | ≤ 15 | ≤ 15 | |
Rayon de courbure | Je ne sais pas. | ≤ 4 | ≤ 4 | - Je ne sais pas. | - Je ne sais pas. | - Je ne sais pas. |
