Cable en fibre composite
>
|
| Lieu d'origine | Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | Le GDTS |

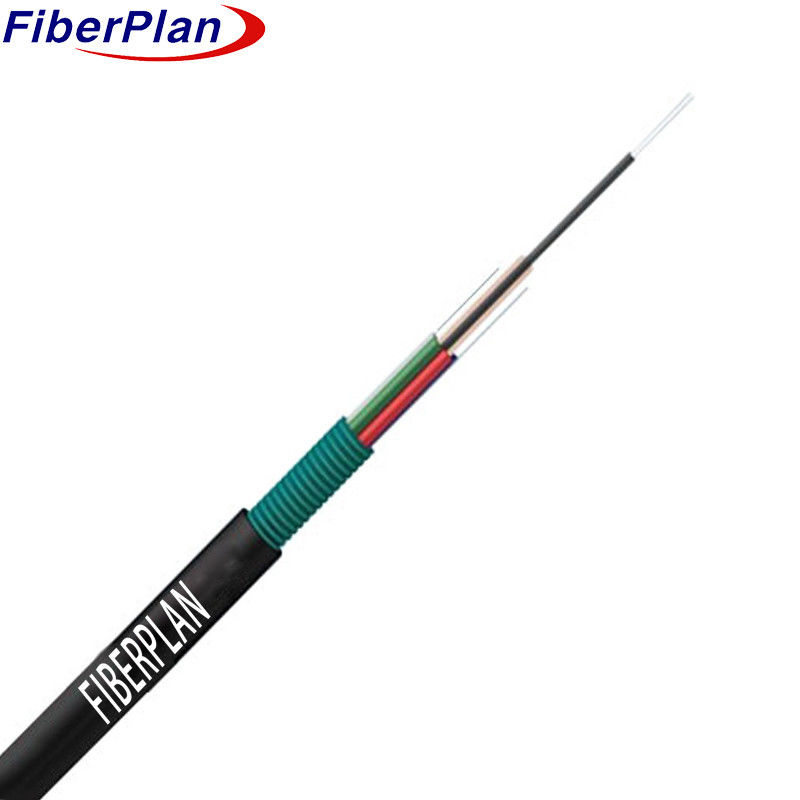

Cable à fibre optique composite renforcé par fil d'acier parallèle
Définition
Le câble photoélectrique composite en fibre optique, également connu sous le nom de câble hybride en fibre optique,
Cette intégration permet d'intégrer à la fois les fonctions de fibre et de transmission d'énergie dans une seule unité.
élimine le besoin de câblage secondaire, ce qui permet d'économiser sur les coûts de construction et de réseau
le déploiement.
La conception du GDVV combine la transmission optique avec un câble de cuivre d'alimentation, répondant aux défis
La Commission a également adopté une proposition de directive relative à l'accès au haut débit, à l'alimentation électrique des équipements et à la transmission transparente de données.
les données du compteur d'électricité.
Cette solution permet une déclaration et une facturation efficaces de la consommation d'électricité, en offrant un
une approche globale et rationalisée de la gestion de l'infrastructure des câbles.
Application du projet
1.Conçu pour la distribution extérieure:Conçu pour résister aux conditions extérieures difficiles, ce câble
assure la longévité et la fiabilité dans des environnements difficiles.
2. Convient pour les systèmes de transmission d'énergie par tronc: Bien adapté à une alimentation efficace sur de longues distances
Il est donc idéal pour les systèmes d'alimentation du tronc.
3.Ideal pour les projets de surveillance de la sécurité:conçu spécifiquement pour les applications de surveillance de la sécurité,
assurer une connectivité fiable et la transmission de données dans les projets de surveillance.
Caractéristiques
Cable composite pour l'électricité et la transmission de signaux: simplifie la surveillance centralisée et le contrôle de l'efficacité
la maintenance, l'optimisation de la gestion de l'alimentation des équipements.
Minimisation de la coordination et de la maintenance de l'alimentation électrique: rationalisation du système d'alimentation
la gestion, en réduisant la complexité et les efforts associés à la coordination et à la maintenance.
Protection UV supérieure avec enveloppe PE: offre une excellente protection UV grâce à son PE
la coque, assurant la durabilité du câble en extérieur.
Détails de la structure
| Les fibres SM | G652D | ||||||
| Type de fibre | G652D | Erreur de concentricité | ≤ 1 million | ||||
| Résultats de l'enquête | 80,7 ‰ 9,7 mm | Non-circulaire du revêtement | Jusqu'à 2% | ||||
| Diamètre du revêtement | 125 ± 2 μm | Couleur des fibres | spectre standard | ||||
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
| Quantité utilisée | 4 (24F) | Pré-tubes en fibre | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| Fil de cuivre | Quantité utilisée | 0.6mm2*2 | |||||
| Membre de la force centrale | Matériel | FRP | Diamètre | 2.0 mm | |||
| Système de blocage de l'eau | Matériel | Ruban adhésif à l'eau | |||||
| Enveloppe extérieure | Matériel | Le PE | Couleur | Noir | |||
| Diamètre | 9.2 ± 0,2 mm (24F) | Épaisseur | 10,6 ± 0,1 mm | ||||
| 10.8 ± 0,2 mm (72 F) | |||||||
Performance mécanique et environnementale
| Résistance à la traction | À long terme (n) | 600N | |||||
| À court terme | N °C: | ||||||
| Charge de concassage | À long terme | 300N/100 mm | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température de fonctionnement | -20°C+70°C | ||||||
Performance des fibres
| Attenuation des fibres | de l'aluminium 1310 | ≤ 0,36 dB/km | |||||
| 1550um | ≤ 0,24 dB/km | ||||||
