Cable en fibre composite
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | Le GDTS |

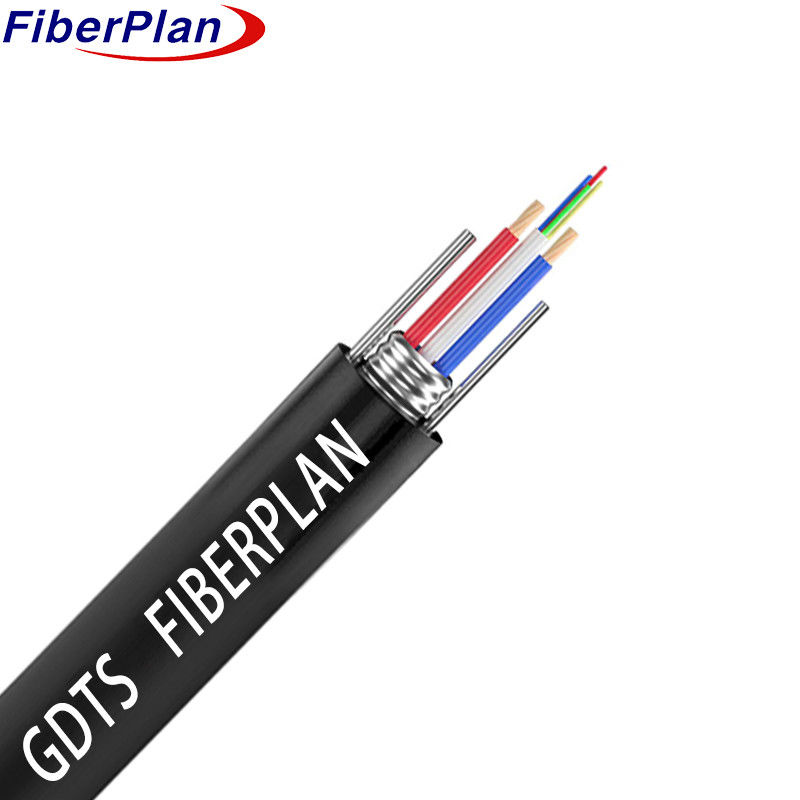

Cable photoélectrique composite à haute résistance en fibres optiques de 4 à 24 cœurs
Définition
Le câble photoélectrique composite en fibre optique, également connu sous le nom de câble hybride en fibre optique, intègre
Cette conception innovante permet d'intégrer les fonctionnalités de la fibre optique et de la transmission d'énergie dans un seul ensemble de câbles.
réduit le besoin de câblage secondaire, ce qui permet d'économiser des coûts dans la construction et le déploiement du réseau.
Le câble GDVV combine parfaitement la transmission optique avec des câbles de cuivre d'alimentation.
Les défis liés à l'accès au haut débit, à l'alimentation électrique des équipements et à la transmission transparente des électroniques
Cette solution facilite la déclaration et la facturation efficaces de la consommation d'électricité, en offrant des
une approche globale et rationalisée de l'infrastructure des câbles.
Application du projet
* Conçu pour résister aux conditions extérieures difficiles, conçu pour une longévité et une fiabilité dans des environnements difficiles
- Des vironnements.
* Bien adapté pour une transmission efficace de l'énergie sur de longues distances, ce qui en fait un choix idéal pour l'alimentation du tronc
les systèmes.
* Spécialement conçu pour les applications de surveillance de la sécurité, assurant une connectivité fiable et un traitement des données
Les projets de surveillance.
Caractéristiques
* Cable composite pour l'électricité et la transmission de signaux: facilite la surveillance et la maintenance centralisées,
optimisation de la gestion de la puissance des équipements.
* Minimisation de la coordination et de la maintenance de l'alimentation électrique: simplification de la gestion du système d'alimentation électrique,
réduire la complexité et les efforts associés à la coordination et à la maintenance.
* Protection UV supérieure avec enveloppe PE: La enveloppe PE offre une excellente protection UV, assurant ainsi la protection contre les rayons UV.
la durabilité du câble en extérieur.
Détails de la structure
| Les fibres SM | G652D | ||||||
| Type de fibre | G652D | Erreur de concentricité | ≤ 1 million | ||||
| Résultats de l'enquête | 80,7 ‰ 9,7 mm | Non-circulaire du revêtement | Jusqu'à 2% | ||||
| Diamètre du revêtement | 125 ± 2 μm | Couleur des fibres | spectre standard | ||||
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
| Quantité utilisée | 4 (24F) | Pré-tubes en fibre | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| Fil de cuivre | Quantité utilisée | 0.6mm2*2 | |||||
| Membre de la force centrale | Matériel | FRP | Diamètre | 2.0 mm | |||
| Système de blocage de l'eau | Matériel | Ruban adhésif à l'eau | |||||
| Enveloppe extérieure | Matériel | Le PE | Couleur | Noir | |||
| Diamètre | 9.2 ± 0,2 mm (24F) | Épaisseur | 10,6 ± 0,1 mm | ||||
| 10.8 ± 0,2 mm (72 F) | |||||||
Performance mécanique et environnementale
| Résistance à la traction | À long terme (n) | 600N | |||||
| À court terme | N °C: | ||||||
| Charge de concassage | À long terme | 300N/100 mm | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température de fonctionnement | -20°C+70°C | ||||||
Performance des fibres
| Attenuation des fibres | de l'aluminium 1310 | ≤ 0,36 dB/km | |||||
| 1550um | ≤ 0,24 dB/km | ||||||
