Cable en fibre composite
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Fiberplan |
| Certification | ISO 9001; TÜV certificate |
| Numéro de modèle | Le GDTS |

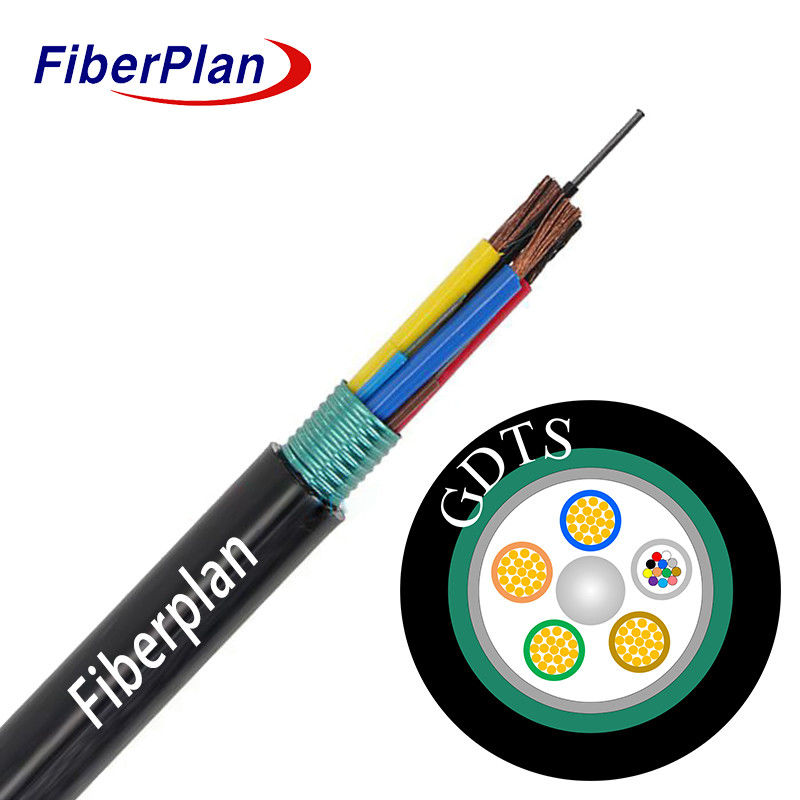

Cable à fibre optique composite photoélectrique blindé en acier
Définition
Le câble photoélectrique composite en fibre optique ou câble hybride en fibre optique combine à la fois la fibre et la puissance
Cette intégration élimine le besoin de câblage secondaire, réduisant la construction
Le câble GDVV amalgame transmission optique et puissance de cuivre
les câbles, qui traitent de l'accès haut débit, de l'alimentation électrique des équipements et de la transmission transparente de l'électricité;
Cette conception rapporte et facture efficacement l'utilisation de l'électricité, résolvant ainsi les défis de connectivité multiple.
Il s'agit d'un projet de recherche qui a été lancé par la Commission.
Application du projet
1 Conçu pour une distribution extérieure, assurant robustesse et fiabilité dans diverses conditions environnementales.
2 Bien adapté aux systèmes de transmission d'énergie par tronc, optimisant la distribution d'énergie sur de longues distances.
3 Spécialement conçu pour les projets de surveillance de la sécurité, offrant une connectivité fiable et une transmission de données cruciale
pour les applications de surveillance.
Caractéristiques
1 Le câble composite pour l'électricité et la transmission de signaux simplifie la surveillance et la maintenance centralisées,
en particulier pour la puissance des équipements, améliorant l'efficacité opérationnelle.
2 vise à réduire au minimum la complexité et les efforts de coordination et de maintenance des systèmes d'alimentation en électricité,
l'efficacité globale.
3 La protection ultraviolette supérieure fournie par la gaine PE assure la durabilité du câble en extérieur,
protection contre les effets néfastes des rayons UV.
Détails de la structure
| Les fibres SM | G652D | ||||||
| Type de fibre | G652D | Erreur de concentricité | ≤ 1 million | ||||
| Résultats de l'enquête | 80,7 ‰ 9,7 mm | Non-circulaire du revêtement | Jusqu'à 2% | ||||
| Diamètre du revêtement | 125 ± 2 μm | Couleur des fibres | spectre standard | ||||
| Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
| Quantité utilisée | 4 (24F) | Pré-tubes en fibre | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| Fil de cuivre | Quantité utilisée | 0.6mm2*2 | |||||
| Membre de la force centrale | Matériel | FRP | Diamètre | 2.0 mm | |||
| Système de blocage de l'eau | Matériel | Ruban adhésif à l'eau | |||||
| Enveloppe extérieure | Matériel | Le PE | Couleur | Noir | |||
| Diamètre | 9.2 ± 0,2 mm (24F) | Épaisseur | 10,6 ± 0,1 mm | ||||
| 10.8 ± 0,2 mm (72 F) | |||||||
Performance mécanique et environnementale
| Résistance à la traction | À long terme (n) | 600N | |||||
| À court terme | N °C: | ||||||
| Charge de concassage | À long terme | 300N/100 mm | |||||
| À court terme | Nombre d'écoulement | ||||||
| Radius de flexion | Dynamique | 20D | |||||
| Statique | 10D | ||||||
| Température de fonctionnement | -20°C+70°C | ||||||
Performance des fibres
| Attenuation des fibres | de l'aluminium 1310 | ≤ 0,36 dB/km | |||||
| 1550um | ≤ 0,24 dB/km | ||||||
