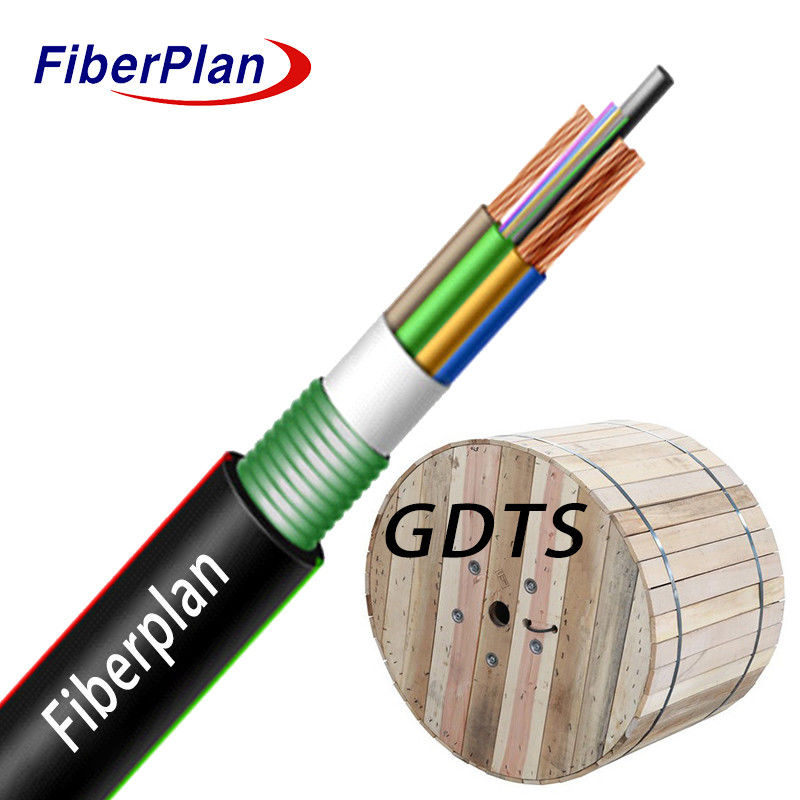

G652D Mode multi-unique avec optoélectronique FRP
Cable en fibre composite
Définition
Le câble contient des fibres logées dans des tubes en plastique de haute résistance remplis d'un tapis étanche à l'eau
- Des aériens.Ces tubes, ainsi que des fils de cuivre isolés, sont enveloppés autour d'un support central de résistance non métallique
le charbon,Le ruban adhésif est utilisé pour empêcher l'infiltration de l'eau, et
Enfin, lele câble est recouvert d'une gaine de protection PE.
Application du projet
* Adaptation à la distribution extérieure: Conçue pour un déploiement efficace en extérieur, assurant une durabilité et une
fonctionnalité dans divers environnements.
*Compatibilité avec le système de transmission de l'énergie par tronc: bien adapté à une utilisation dans les systèmes de transmission d'énergie par tronc;
faciliter une distribution d'électricité fiable et efficace.
*Idéal pour les projets de surveillance de la sécurité: adapté aux exigences spécifiques des initiatives de surveillance de la sécurité,
fournir une connectivité fiable et une transmission de données pour les systèmes de surveillance.
Caractéristiques
* Cable composite pour la transmission d'énergie et de signal: permet à la fois la transmission d'électricité et de signal pour
les équipements,amélioration de la surveillance centrale et simplification de la maintenance de la puissance des équipements.
*Coordination et maintenance réduites de l'alimentation électrique: conçues pour réduire les complexités associées
avec la coordination et la maintenance des systèmes d'alimentation.
* Protection UV supérieure avec enveloppe PE: offre une excellente prévention des rayons ultraviolets (UV) grâce à
enveloppe en polyéthylène (PE), assurant la durabilité et la longévité même dans des environnements extérieurs exposés.
Détails de la structure
Les fibres SM | G652D | ||||||
Type de fibre | G652D | Erreur de concentricité | ≤ 1 million | ||||
Résultats de l'enquête | 80,7 ‰ 9,7 mm | Non-circulaire du revêtement | Jusqu'à 2% | ||||
Diamètre du revêtement | 125 ± 2 μm | Couleur des fibres | spectre standard | ||||
Tubes détachées | Matériel | PBT | Couleur | Spéctrum standard | |||
Quantité utilisée | 4 (24F) | Fibre par tube | 6 (24F) | ||||
6 (72F) | 12 (72F) | ||||||
Fil de cuivre | Quantité utilisée | 0.6mm2*2 | |||||
Membre de la force centrale | Matériel | FRP | Diamètre | 2.0 mm | |||
Système de blocage de l'eau | Matériel | Ruban adhésif à l'eau | |||||
Enveloppe extérieure | Matériel | Le PE | Couleur | Noir | |||
Diamètre | 9.2 ± 0,2 mm (24F) | Épaisseur | 10,6 ± 0,1 mm | ||||
10.8 ± 0,2 mm (72 F) |
Performance mécanique et environnementale
Résistance à la traction | À long terme (n) | 600N | |||||
À court terme | N °C: | ||||||
Charge de concassage | À long terme | 300N/100 mm | |||||
À court terme | Nombre d'écoulement | ||||||
Radius de flexion | Dynamique | 20D | |||||
Statique | 10D | ||||||
Température de fonctionnement | -20°C+70°C |
Performance des fibres
Attenuation des fibres | de l'aluminium 1310 | ≤ 0,36 dB/km | |||||
1550um | ≤ 0,24 dB/km |
